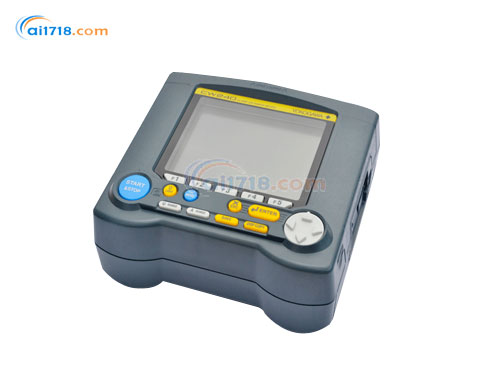

日本YOKOGAWA(橫河)　CW240電能質量分析儀

型號：CW240電能質量分析儀

品牌：日本YOKOGAWA(橫河)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本YOKOGAWA(橫河)

日本橫河電機株式會社（YOKOGAWA）作為一個全球著名的測量、工業自動化控制、和信息系統的領導者，自1915年創建以來，一直致力于為用戶提供尖端的專業技術，支援顧客進行提高經營效率的改革，為產業的發展作出了貢獻。橫河電機公司創建于1915年，總部設在日本東京。在全球54個國家和...[查看更多]

瀏覽過此產品的用戶最終購買了

日本橫河 CW240電能質量分析儀由愛儀器儀表網代理，本產品是可測量*多50次諧波的電能質量分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品特點：

?同時測量瞬時值，電能，需量，諧波和電壓波動

?同時測量4個*高單相二線系統的負載

?同時測量2個*高單相/三相三線系統的負載

?數據存儲間隔可在1波形(對于同步測量)到1小時的范圍內設定

?可測量*多50次諧波

?使用新發布的鉗式探頭96036實現4通道漏電流測量

?使用快閃存儲卡記錄長時間數據

?顯示多國語言(日文，英文，德文，法文，意大利文，要班牙文，韓文和中文)

?2通道模擬輸入(選配件)配有4通道模擬輸出(記錄儀輸出)

?用于供電的AC適配器。備用鎳氫充電電池和堿性電池

?測量瞬時值：用于調查功率消耗，*大負載因數及峰值電流

?CW240可對樓宇變壓器等電氣設備的更新進行調查分析，檢查負載因數及需量因數，并檢查電機啟動時電流/電壓的波動

?測量項目：電壓/電流/功率(有功，無功，視在)功率因數/各相的相位角。第個測量項目的*少值/*大值/平均值

?數據采集時間：1/2/5/10/15/30秒，1/2/5/10/15/30/60分。一個循環(波形)，100/200/500ms(短時間間隔)

產品功能：

?在與電力公司的合約中，需量時間限制通常設置為30分

?然而，CW240可允許您以秒/分為單位設置您想要的需量時間限制

?需量時間限制設置：1/2/5/10/15/30秒，1/2/5/10/15/30/60分

?工廠和樓宇電氣設備的節能和維護

?諧波測量：很多情況下，變頻器供用來驅動空調和壓縮機。這種供電方式會引起電壓和電流的失真，將導致故障和功率消耗。因此，通過諧波對主供電中的影響進行分析和控制是必要的

?諧波分析：1～50次

?顯示數據：列表，柱圖(線性/日志)，矢量(流入/流出判斷)

?測量項目：等級，含有率，相位角(每次諧波的電壓/電流/功率)，總值(電壓，電流，功率，功率因數)，電流/電壓總諧波畸變率(THD-F或THD-R)

?THD-F：基波的畸變率，THD-R：所有有效值電壓/電流的失真因數

?數據采集時間：1/5/10/15/30/60分鐘

?功能：可選擇要保存數據的諧波，檢查諧波的流入/流出量

技術參數
頻率測量功能	測量輸入	可從U1,U2和U3中選擇電壓輸入
	測量頻率范圍	45～65Hz
	顯示范圍	40.00～70.00Hz
	精度	±0.1％rdg.±dgt.電壓量程的正弦波輸入為10%～130％
	低通濾波器功能	截止頻率：約300Hz OFF/ON可選
電工測量功能	測量項目	有效電工、再生電工、無效電工(超前/滯后)
	測量精度	有效功率和無效功率的測量精度：±1dgt(顯示數字設置為STANDARD時) 有效電工：消耗：0.00000mWh～999999GWh；再生：-0.00000mWh～999999GWh 無效電工：滯后：0.00000mvarh～999999GVarh；超前：-0.00000mvarh～999999GVarh
	顯示數字設置功能	可選擇：根據額定功率的自動設置，小分辨率設定和根據積分值轉換小分辨率
	積分時間精度	±20ppm(Typ.，23℃)
需量測量功能	測量項目	有效功率(消耗)，無效功率(滯后)；功率因數：間隔時間內的需量值有效電工(消耗，再生)，無效電工(滯后)；超前：間隔時間內的功率量積分測量開始和進行時需要的*大需量(消耗功率需量)
需量測量功能	測量精度	有效功率和無效功率的測量精度±1dgt(顯示數字的標準數量選擇為STANDARD時)
諧波測量功能	方法	PLL同步
	測量頻率范圍	基波頻率45～65Hz
	用于分析的諧波	*～第50
	視窗寬度	1個循環周期
	視窗類型	矩形
	分析數據量	128點
	分析比率	1個采樣/16次循環
	分析項目	諧波水平：每個電壓、電流和功率的諧波水平相關諧波含量：每個電壓、電流和功率的諧波含量諧波相位角：每個電壓、電流和功率的諧波相位角。對于電壓和電流可以選擇基波的相位角或U1的相位角作為基準總值：*多50次諧波的電壓、電流、功率和功率因數的總值總諧波畸變率：電壓/電流(THD-F或THD-R)
	精度	諧波水平：1st～20th：±1.5％rdg.±1.5％mg； 21st～30th：±2.0％rdg.±1.5mg； 31st～50th：±3.0％rdg.±1.5％mg 相關諧波含量：從諧波視頻±2dgt計算出的值諧波相位角：若每個諧波的電壓和電流≥量程的5％，則可確保精度1st～20th為±5°；20th～50th為±(0.3°×Xk+1°) k為次數 不指定與基波相關的電流精度
	顯示數據	列表，棒圖(線性/日志)，矢量
波形測量功率	測量項目	可從相同相位的電壓/電流波形。所有電壓波形和所有電流波形中選擇
	改變放大倍數	可選擇從x1/3～x20
	顯示數據	1個波形
電壓波動測量功能	測量項目	電壓凹陷，電壓峰值，電壓瞬停
	測量方法	基于一個波形的電壓有效值檢測
	閾/遲滯	根據參考電壓以百分比形式設置
	精度	與電壓有效值精度相同
	監測周期	超出閾值的時間長度
	顯示數據	當前日期(年，月，日)，電壓有效值，監測周期
	事件數	100
顯示功能	顯示	5.7英寸STN單色背光LCD顯示器(320點×240點)
	背景燈	可選OFF/ON和自動關閉
	對比度	根據周圍的環境自動調節/有8個等線可設
	顯示數字	除電工外：4位；電工：6位
	語言	日文、英文、德文、意大利文、法文、西班牙文、韓文和中文
	顯示平均功能	移動平均(平均數：可選擇2、5.10和20)
	顯示保留	保留/取消
保存/打印功能	打印數據	可手動和自動保存
	存儲媒體	內存儲器：1MB或PC卡
	打印	專用打印機(RS-232接口)
	保存/打印數據	測量數據，電壓變化數據，波形數據，畫面數據，設置數據
	保存格式	測量數據：CSV格式(設置為短時間間隔時為二進制格式) 電壓變化數據：文本格式波形數據：二進制格式畫面數據：BMP格式(位圖) 設置數據：文本格式
	保存/打印間隔	標準間隔：1/2/5/10/15/30/秒，1/2/5/10/15/30/60/分，間隔＜30秒時不能輸出/打印測量的諧波和波形數據 短時間間隔：每個波形0.1/0.2/0.5/s，僅可輸入瞬時值
時鐘功能	自動日歷，自動閏年設置，24小時制；實時精度：±20ppm(Typ.,23℃)
