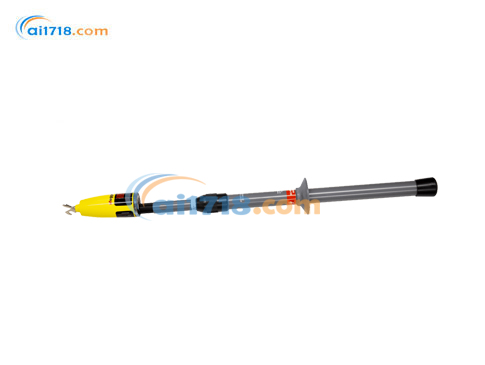

美國MEGGER　514360-8/514440-3 DETEX電壓檢測儀

型號：514360-8/514440-3 DETEX電壓檢測儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER 514360-8/514440-3DETEX電壓檢測儀由愛儀器儀表網代理，514360-8/514440-3DETEX電壓檢測儀電壓檢測器適用于任何接地電氣系統，有七種型號，涵蓋從配電級到高達 550 kV 的輸電線路電壓范圍。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

514360-8/514440-3DETEX電壓檢測儀介紹
Detex 電壓檢測器適用于任何接地電氣系統，有七種型號，涵蓋從配電級到高達 550 kV 的輸電線路電壓范圍。MEGGER提供六種電子 “蜂鳴” 型號和一種帶有白色 LED 指示的型號，在室內測試時具有更高的可見度。
蜂鳴式電子檢測器根據 ANSI C84.1-1982 標準，提供相地交流電壓存在的聲光指示。
6.9 kV 型號配備伸縮式桿。所有其他型號均適合通用花鍵安裝在符合被測系統電壓等級的熱線桿上。
用于配電線路電壓的電子電壓檢測器（產品編號 514360 系列）設有三個紅色 LED。
額定用于輸電線路電壓的檢測器（產品編號 514242 系列）設有四個 LED，在更遠距離下具有更好的可見度。
白色 LED 指示電壓檢測器設計用于接地交流系統的室內測試。一排明亮的 LED 指示器在光線不佳的條件下也能清晰可見。測試期間，當存在檢測器工作范圍內的電壓時，明亮的 LED 燈泡會亮起。
內置壓電電壓源提供測試功能，確保檢測器在使用前正常工作。按下按鈕即可啟動自檢。
該檢測器配備一個 48 英寸（1219 毫米）的伸縮式桿，桿上校準并標記了檢測器額定范圍內的電壓。這些標記幫助用戶將桿調整到安全操作所需的長度。不使用時，桿可縮回至 34 英寸（864 毫米），方便存放在乙烯基攜帶箱中。

514360-8/514440-3DETEX電壓檢測儀應用
所有 Detex 型號均提供持續監測，無開 / 關開關。它們響應 ANSI C84.1 標準規定的*小相地電壓，并符合 IEC 關于電容式高壓測試儀器的指南。
測試前，按下按鈕即可啟動電子檢測器的自檢。該測試模擬向探針電極施加外部電壓，驗證蜂鳴器的工作情況并點亮三個紅色 LED。
釋放測試按鈕時，綠色 LED 亮起表示檢測器正常工作并可使用。如果在測試期間存在檢測器工作范圍內的電壓，綠色 LED 熄滅，紅色 LED 閃爍，同時發出音頻提示音，直到檢測器從電壓源移開。

特點和優勢
七種型號，涵蓋從配電級到高達 550 kV 的輸電線路電壓范圍。
六種電子蜂鳴式型號和一種帶有白色 LED 指示器的型號，使用方便。

相位測試儀

說明
Detex 相位測試儀有兩種型號，適用于高達 34.5 kV 級的系統。這些型號具有 LED 指示。
相位測試儀（產品編號 510900）配有通用花鍵安裝座，可連接到標準熱棒。該測試儀在兩個帶電相之間提供 10 英尺（3 米）的標稱間距。
相位測試儀（產品編號 510836-1）提供明亮的 LED 指示，在室內或照明條件不佳的地方也能清晰可見?？深A設要檢查的大致電壓范圍，以增加可靠性。該儀器由一對固定長度為 43 英寸（1092 毫米）的桿組成，帶有護手。一根柔性絕緣連接電纜能夠覆蓋被測兩個帶電相之間 7 英尺（2.1 米）的跨度。

應用
這種雙桿相位測試儀可用于接地和不接地交流系統，以檢查高壓熔斷器、測試正確的相位連接以及測試斷電線路或設備上是否無高壓。

特點和優勢
用于接地或不接地交流系統，檢查高壓熔斷器、測試正確的相位連接以及測試斷電線路或設備上是否無高壓。
兩種型號，適用于高達 34.5 kV 級的系統。

可選配件
壓電驗證器
這是一種必不可少的安全工具，用于確認沒有自檢功能的電壓檢測器和相位測試儀的正確操作。當以每秒 3 次的速度按壓驗證器手柄時，壓電晶體產生約 1800 伏的電壓。將該電壓施加到檢測器的*時，可測試電流路徑的完整性和指示器的正常操作。
高壓型號提供 10、20 和 30 kV 的可選擇輸出。
應嚴格遵守公認的操作程序，執行三個步驟的流程：用壓電驗證器測試檢測器，使用檢測器測試是否無高壓，然后再次測試檢測器。驗證器可用于單桿和雙桿型號。

壓電測試器
配有箱子和導線
長度：7 英寸（178 毫米）
重量：0.75 磅（0.34 千克）
氣動手套測試器
這種堅固的模壓氣泵可方便地測試袖口直徑為 5 英寸（127 毫米）或更小的所有類型的橡膠手套。內置止回閥可根據需要在手套內保持壓力。測試器配有兩個織物覆蓋的彈性密封圈。

長度：5.5 英寸（140 毫米）
直徑：5 英寸（127 毫米）
重量：1.5 磅（0.7 千克）

514360-8/514440-3訂購信息

項目（數量）	產品編號	項目（數量）	產品編號
有關 Detex 電壓檢測器和相位檢測器的訂購信息，請參閱前一頁的規格表。	-	可選配件	-
隨附配件	-	Piezo 驗證器（產生 1800 V）	510005
514440-2 用攜帶箱	514440-C	Piezo 驗證器（產生 10、20、30 kV）	510006
514360-8 用攜帶箱	514360-C	氣動手套測試儀	512117
514360-5、514360-6 和 514360-7 用攜帶箱	514360-NDCASE	-	-
514242-1 和 514242-2 用攜帶箱	514242-C	-	-
510836-1 用攜帶箱	510836-1C	-	-
說明書	AVTM51d	-	-

514360-8/514440-3 DETEX電壓檢測儀規格

電壓檢測儀

產品編號	型號	標稱系統電壓范圍（相間，50/60 Hz）	*小電壓（相地）	工作電壓范圍（相地）	機械樣式	重量
514360-5	-	4.16 至 13.8 kV	2.3 kV	4 至 14.5 kV	花鍵安裝，適用于通用熱線桿	-
514360-6	-	12 至 34.5 kV	6.8 kV	11.7 至 36.2 kV	花鍵安裝，適用于通用熱線桿	1.1 磅（0.5 千克）
514360-7	-	24.94 至 69 kV	14 kV	24.3 至 72.5 kV	花鍵安裝，適用于通用熱線桿	-
514360-8	-	2.4 至 6.9 kV	1.2 kV	2.3 至 7.2 kV	48 英寸伸縮式桿，帶紅色 LED 和聲音指示	2.2 磅（1 千克）
514242-1	-	69 至 230 kV	38 kV	67 至 235 kV	花鍵安裝，適用于通用熱線桿，帶紅色 LED 和聲音指示	-
514242-2	-	230 至 500 kV	115 kV	200 至 550 kV	花鍵安裝，適用于通用熱線桿，帶紅色 LED 和聲音指示	1.5 磅（0.67 千克）
514440-2	白色 LED	4.16 至 34.5 kV	2.1 kV	3.6 至 36.5 kV	48 英寸伸縮式桿	2.1 磅（0.95 千克）

測相器

產品編號	型號	正常系統電壓（相間，50/60Hz）	千伏指示標記	機械樣式	桿長	電纜長度	僅儀器重量	帶基本塑料箱重量
510836-1	LED	4.16 至 34.5kV 4.16 to 34.5 kV	0、4.2、7.2、13、25、35 0, 4.2, 7.2, 13, 25, 35	兩根帶護手的固定長度桿	54 英寸（1372 毫米） 54 in. (1372 mm)	43 英寸（1092 毫米） 43 in. (1092 mm)	3 磅（1.4 千克） 3 lb (1.4 kg)	11.2 磅（5.1 千克） 11.2 lb (5.1 kg)
510900	LED	10 至 30kV 10 to 30 kV	無 None	花鍵安裝，適配通用熱線桿，LED 指示	35 英寸（880 毫米） 35 in. (880 mm)	不適用 N/A	2.1 磅（0.95 千克） 2.1 lb (0.95 kg)	9.2 磅（4.2 千克） 9.2 lb (4.2 kg)
