美國MEGGER TDR2000/3*雙通道時域反射儀由愛儀器儀表網代理，TDR2000/3是一個高度便攜、分辨率高、結構緊湊的雙通道時域反射計，帶彩色大屏幕，可定位配對金屬電纜的故障，可以應用于街道照明、電話和 CATV 等?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDR2000/3

TDR2000/3*雙通道時域反射儀產品概述

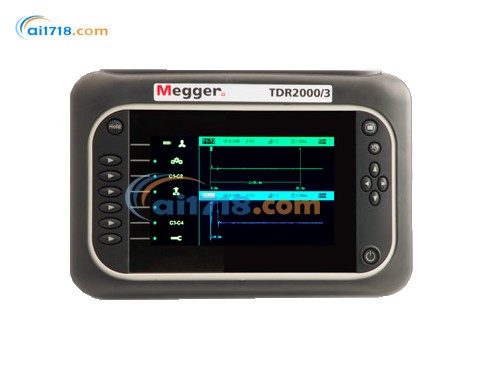

Megger® TDR2000/3 是一款雙通道、高分辨率、緊湊的時域反射儀，配備彩色顯示屏，用于雙導體金屬電纜的故障定位。

TDR2000/3 的*小分辨率達 0.1 米，*大量程為 20 千米，具體長度取決于電纜類型和傳播速率。

儀器帶有五種輸出阻抗（25、50、75、100、125 歐）以及自動阻抗匹配功能。傳播速率因素可設為 0.2 到 0.99 之間的任意值，以滿足各種電纜測試的要求。

**TDR2000/3*雙通道時域反射儀**特性和優點

TDR2000 配有一個高分辨率的全彩大顯示屏，功能設置簡單。用戶可使用方向控制按鈕和按鍵進行直觀和簡單的操作。
AUTO（自動）選項可根據量程的不同選擇*重要的測試參數，輔助用戶完成對 TDR 曲線的快速診斷。手動接管 AUTO 功能可使用戶進行*設定，以找出那些難于定性的故障。
雙曲線和雙光標功能使得使用更加靈活，為用戶提供了*的控制體驗，并且能夠馬上知道兩個點之間的距離。
曲線比較功能使用戶能夠仔細觀察曲線之間的差異。極高的分辨率、白色背光屏、用戶自定義參數和彩色曲線可使用戶清楚地觀察到兩條曲線的差異。

全面的雙通道雙顯示

自動模式可即刻開始測試
超快速脈沖可鑒別終端附近的故障
Xpert 功能輔助用戶進行潛在故障定位
IP54 防水防塵等級，適合現場使用
適用于所有帶屏蔽層的電纜

優點

彩色背光 LCD（800x480）
顯示器對比度可調
分辨率為 0.1m
帶有故障定位輔助功能
內存可存儲 100 條測試曲線
通過 USB 進行曲線上傳和下載
“TraceXpert” 電腦軟件分析工具
可用于電信 TNV-3 電路和 150V CAT IV 電力電路
內置濾波器
防水防塵等級 IP54
可選輸出阻抗（25、50、75、100 及 125Ω）
2ns 脈沖可辨別終端附近故障
AUTO 選項可對不同量程自動選擇增益和脈沖寬度
AUTO 選項可自動匹配輸出阻抗
單位可選擇米或英尺
鋰離子電池（可供電 12 小時）

TDR2000/3訂購信息

項目（數量）	產品編號	項目（數量）	產品編號
TDR2000/3 時域反射計	1003-036	雙迷你夾測試線（TDR2000/3）	6231-654
隨附配件		攜帶箱	1003-217
TDR2000/3P 時域反射計	1003-037	可選配件
下載工具包	1003-353	交直流充電器	1003-352
終端適配器工具包	1003-218	雙迷你夾測試線	6231-652
隨附配件		備用電池	1002-552
攜帶箱	1003-217	雙熔絲測試線	1002-015
雙熔絲測試線（TDR2000/3P）	1002-136
用戶指南光盤	2003-074

TDR2000/3*雙通道時域反射儀產品規格

量程:	被測電纜長為 20000m，小分辨率為 0.1m
精度:	量程的 1% ± 1 pixel 于 0.67VF [注意 - 測試精度僅取決于光標的位置精度，長度的準確度取決于速率因素的正確與否]
分辨率:	量程的 1%
輸入保護:	儀器符合 IEC61010-1 的要求，連接到帶電的 150V CAT IV 系統不會發生危險。如果測試的電纜系統電壓超過 300V，則必須使用帶保險絲的測試線
輸出脈沖:	開路時*高輸出 20V 峰峰值電壓，脈沖寬度取決于量程和電纜類型
增益:	每個量程用戶可選（在手動模式下可選）
速率因素:	0.2 到 0.99，步進 0.01
TX 調零:	自動
待機時間:	自動待機 1、5、10 分鐘，用戶自選
EMC:	符合電磁兼容 BS EN 61326-1
機械特性：大小:	儀器可用于室內或室外，防塵等級為 IP54。290mm（11.4 英寸）x 190mm（7.5 英寸）x 55mm（2.2 英寸）
儀器重量:	1.7kg（3.8lbs）
外殼材料:	ABS
接頭:	四個 4mm - 安全終端 + 兩個 F 接頭。其他標準的轉換接頭也可與 TDR2000/3 匹配。
測試電纜 :	兩米長帶鱷魚夾（TDR2000/3）或 0.5 米帶保險絲的測試線（TDR2000/3P）
顯示屏:	800 x 480 像素 WVGA 彩色 LCD 顯示屏，可視性高，色彩度用戶可調
操作溫度:	-15oC 到 +50oC（5oF 到 122oF）
充電溫度:	0oC 到 40oC
