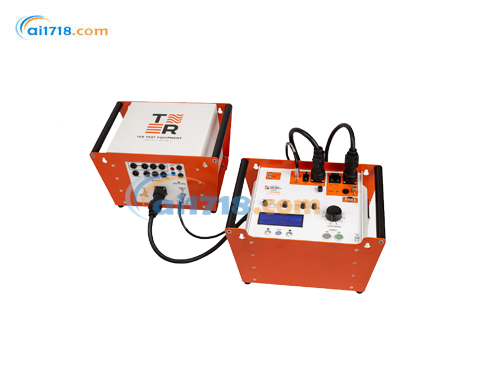

英國T&R　Z-OVR 電纜阻抗測試系統

型號：Z-OVR 電纜阻抗測試系統

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R Z-OVR 電纜阻抗測試系統由愛儀器儀表網代理，Z-OVR 是一款用于測量架空線路和地下電纜阻抗的電纜阻抗測試系統。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

英國T&R Z-OVR 電纜阻抗測試系統介紹

Z-OVR 是一款用于測量架空線路和地下電纜阻抗的電纜阻抗測試系統。該系統由一個獨立的控制單元和一個輸出變壓器組成，控制單元集成了所有測量和控制功能，輸出變壓器則用于隔離輸出電流和反饋電壓。

測試時，向被測線路注入電流，同時測量線路兩端電壓的幅值和相角。系統會顯示被測線路的電流、電壓、相角和阻抗（Z 和 X）。此外，還能顯示電壓和電流的諧波含量。
Z=阻抗X=電抗

該設備具備數據記錄功能，可使用標準 USB 存儲設備。日期、時間、電流、電壓、相角、頻率以及通過配套 USB 鍵盤輸入的注釋信息，都會存儲到 USB 存儲設備中的 CSV 文件里。按下 “存儲” 按鈕，一組新的數據*會被寫入 CSV 文件。

英國T&R Z-OVR 電纜阻抗測試系統產品特點

可測量架空線路和地下電纜的阻抗
直接讀取電纜的 Z 和 X 值
相角顯示功能
電壓測量范圍*高可達 300V
電流測量范圍*高可達 80A
數據可存儲到 USB 存儲設備的 CSV 文件中
采用數字真有效值記憶電流表和電壓表
固態開關設計
堅固緊湊的結構設計

輸出端有三個抽頭（75V、150V 和 300V），可測量多種線路和電纜的阻抗。提供四個電流量程（2.000A、10.00A、20.00A 和 100.0A）和兩個電壓量程（30.00V 和 300.0V）。

輸出變壓器單元所有輸出端使用 6mm 安全連接器，輸入端使用 4mm 安全連接器。輸出端附近配有一組連接器，便于連接電纜，實現三相線路的并行測量。

設備配備了四條 10m 長、12mm2 的雙芯測量電纜，每根電纜都有一根 12mm2 的導線用于注入電流，一根 6mm2 的導線用于電壓反饋。所有測量均采用真有效值測量法。

Z-OVR 技術規格

交流輸出電流和負載電壓由帶保持功能的真有效值測量系統進行測量。當輸出關閉時，所有讀數都會保持。系統提供四個電流量程和兩個電壓測量量程。

量程	滿量程	分辨率	精度
2A	2.000A	0.001A	±1% 讀數 + 5 字
10A	10.00A	0.01A	±1% 讀數 + 5 字
20A	20.00A	0.01A	±1% 讀數 + 5 字
100A	100.0A	0.1A	±1% 讀數 + 5 字
30V	30.00V	0.01V	±1% 讀數 + 5 字
300V	300.0V	0.1V	±1% 讀數 + 5 字
相位	0 - ±180.0°	0.1°	±1°

輸出額定值

電流額定值

輸出	持續電流	5 分鐘電流	*大值
75V 80A	40A	80A	80A
150V 40A	20A	40A	40A
300V 20A	10A	20A	20A

保護與安全

所有連接到被測線路的輸出端和輸入端都具備電氣隔離功能。

Z-OVR 系統帶有 CE 標志，設計符合 BS EN61010 標準要求。系統輸出端配備電子脫扣裝置，電源輸入端和輸出端裝有斷路器。加載單元輸出端設有占空比脫扣裝置，并具備全面的過熱保護功能。

數據存儲

Z-OVR 的所有測試結果都可存儲在 USB 存儲設備中。設備內置實時時鐘，可為所有測試結果添加時間和日期標記。記錄結果時，先使用 USB 鍵盤輸入測試結果注釋?zhuān)缓筮x擇 “自動存儲”。每次按下 “存儲” 鍵，當前的電流、電壓及其他參數都會添加到 USB 存儲設備的電子表格文件中。當前的測試結果可在顯示屏上查看。所有結果都存儲在 USB 存儲設備中以測試日期命名的文件夾內，文件名則以測試時間命名。此外，Z-OVR 還能將電壓和電流波形以 CSV 格式存儲到 USB 存儲設備中。

尺寸	重量
Z-OVR：450（寬）x 275（高）x 305mm（深）	26kg
NLU75/80：450（寬）x 275（高）x 330mm（深）	50kg

溫度范圍

存儲溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

電源要求

電壓：230V ± 10%
頻率：45 - 65Hz，單相
*大功率：7kVA

標準配件

電源線（5m）
電源和測量互連導線（5m）
接地導線
三根 10m 架空線路開爾文連接導線
一根 10m 接地開爾文連接導線
連接輸出端至并行連接塊的連接導線
USB 鍵盤、USB 存儲設備

存儲在 USB 存儲設備中的示例數據

"Z-OVR","V0.12","C00","P1","A1"
"時間","日期","電流（A）","電壓（V）","相位","頻率（Hz）","Z","X","注釋"
"11:18:40","21/12/17","10.00","1.000","90.0","0.1000","0.1000","電纜變電站xx至yy的A-B相"
"11:19:42","21/12/17","10.00","1.000","90.0","0.1000","0.1000","電纜變電站xx至yy的B-C相"
"11:20:49","21/12/17","10.00","1.000","90.0","0.1000","0.1000","電纜變電站xx至yy的C-A相"
"11:20:49","21/12/17","10.00","1.000","90.0","0.1000","0.1000","電纜變電站xx至yy的ABC-E相"

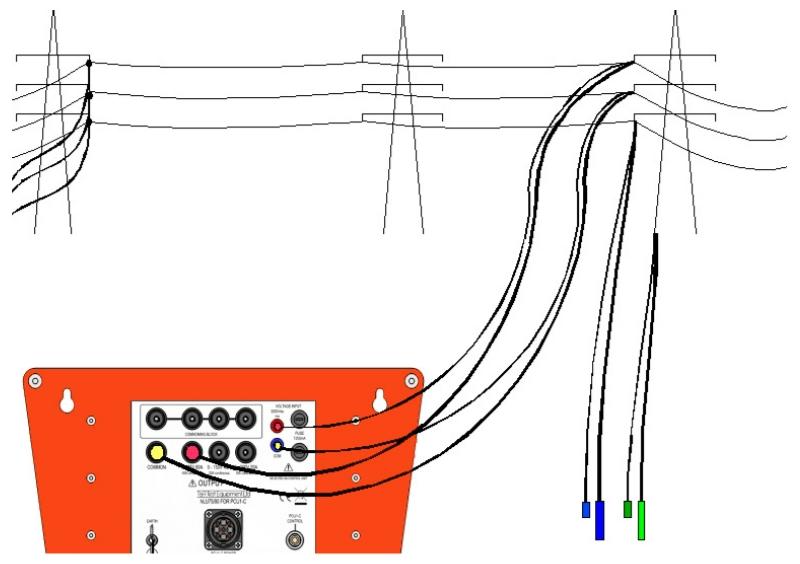

A 相至 B 相阻抗測試

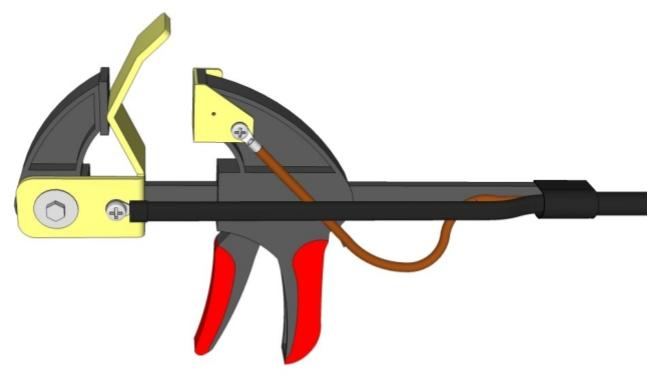

架空線路開爾文連接夾
