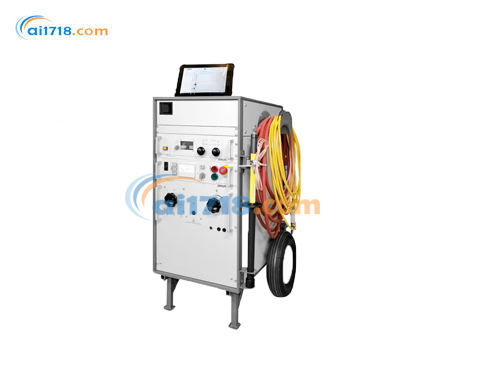

奧地利BAUR　Syscompact 400 portable電纜故障定位儀

型號：Syscompact 400 portable電纜故障定位儀

品牌：奧地利BAUR

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利BAUR

BAUR是世界市場上測試和測量技術的領導者。BAUR高檔次的產品，現場的指導咨詢，密集的培訓計劃，全面的服務，保證了電氣絕緣材料和電力供應系統在更佳狀態下進行監測。所以，BUAR生產的高效電源遍布世界各地。...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利BAUR Syscompact 400 portable電纜故障定位儀由愛儀器儀表網代理，本產品專為電纜故障的預定位和*定位設計的便攜式系統，無需*車載安裝，方便移動作業。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

Syscompact 400 便攜式 BAUR 電纜故障定位系統

新增功能：可借助 BAUR App BUI-F 通過平板電腦進行操作

功能

預定位
- TDR（時域反射法）：脈沖反射法
- “階躍” TDR（Step TDR）：階躍反射法
- SIM/MIM（二次 / 多路脈沖檢測法）：采用沖擊電壓或 DC 模式的二次 / 多路脈沖檢測法
- ICM（沖擊電流法）：沖擊電流法
- Decay（衰變法）：衰變法（選項）
*定位：需配備 BAUR *定位系統 protrac®
- 聲磁*定位：利用聲波和磁場進行*故障定位
- 跨步電壓法：用于*定位電纜護套故障
直流電壓測試：*高可進行 32kV 的直流電壓測試

Syscompact 400 portable電纜故障定位儀產品特征

沖擊能量：標準沖擊能量*高可達 1,100J，可選配*高 2,050J 的沖擊能量
便攜性：專為電纜故障的預定位和*定位設計的便攜式系統，無需*車載安裝，方便移動作業
操作便捷：測量控制可通過以下設備實現
- 安裝 BAUR App BUI-F 的平板電腦
- 安裝 BAUR 軟件 4 的筆記本電腦
安全性高：保障使用過程中的安全性
性能強大：配備性能強大的沖擊電壓發生器
成熟方法：采用成熟的電纜故障預定位方法，測量快速、可靠
顯示優化：根據電纜長度進行增益調節，以便更好地顯示遠程聲磁信號
WLAN 控制：通過 WLAN 控制 TDR 測量，提升操作便捷性
帶電測量：集成式隔離濾波器 CAT IV/600V，支持在帶電電纜上進行 TDR 測量

Syscompact 400 portable電纜故障定位儀供貨范圍

BAUR 電纜故障定位系統 Syscompact 400
- 脈沖反射測試儀 IRG 400
- SIM/MIM 耦合單元 SA 32
- 沖擊電壓發生器 SSG 1100
- 適用于 ICM 的電感耦合 SK 1D
- Syscompact 400 的 19“機架，高 21 機架單元（933.45mm），深 700mm，包括重載滾輪和手柄，以及平板電腦或筆記本電腦的 19“抽屜
- 10m 高壓連接電纜
- 10m 接地電纜，帶有接地鱷魚鉗
- 10m 電源連接電纜
控制設備：安裝 BAUR App BUI-F 的平板電腦或安裝 BAUR 軟件 4 的筆記本電腦
其他配件
- IRG 連接電纜，三相，10m
- 接地桿 GR 40
- 使用說明書

BAUR 軟件 4 的可選軟件功能

地圖集成：可應要求提供地圖集成功能
GIS 接口：提供地理信息系統（GIS）接口

Syscompact 400 portable配件和選項

電源相關
- 240V 電源改裝套件（適用于 SSG 1100 ）
- 240V 電源改裝套件（適用于 SSG 1500 / SSG 2100 ）
- 110/230V，1.5kVA 外部自耦變壓器（適用于 SSG 1100 ）
- 110/230V，3.0kVA 外部自耦變壓器（適用于 SSG 1500 / SSG 2100 ）
- 127/230V，3.0kVA 外部自耦變壓器（適用于 SSG 1500 / SSG 2100 ）
沖擊電壓發生器
- 沖擊電壓發生器 SSG 1500（替代 SSG 1100 ）
- 沖擊電壓發生器 SSG 2100（替代 SSG 1100 ）
定位系統及配件
- *定位系統 protrac®，“聲磁” 套件
- 放電和接地桿 GDR 40 - 250
- 25m 高壓連接電纜（帶高壓同軸連接插座）
- 50m 高壓連接電纜（帶高壓同軸連接插座）
- TDR 連接電纜 CAT IV/600V，三相，25m，盤繞在手動電纜卷筒上
- TDR 連接電纜 CAT IV/600V，三相，50m，盤繞在手動電纜卷筒上

Syscompact 400 portable電纜故障定位儀技術數據

設備	參數	詳情
脈沖反射測試儀 IRG 400	測量方法（選項）	TDR 脈沖反射法（支持單相和三相測量） “階躍” TDR（Step TDR，支持單相和三相測量） SIM/MIM 二次 / 多路脈沖檢測法 ICM 沖擊電流法 Decay 衰變法
	*高耐壓	400V，50/60Hz
	測量類別	CAT IV/600V（搭配可選的 TDR 連接電纜，*高 CAT IV/600V ）
	輸出阻抗	30Ω - 2kΩ
	輸入信號增益	動態范圍 101dB（-63 至 +38dB）
	顯示范圍	10m - 1000km
	*度	0.1%（基于測量結果）
	采樣率	400MHz
	分辨率	0.1m（當 v/2 = 80m/μs 時）
	傳播速度（v/2）	20 - 150m/μs，可調
	控制方式	通過安裝 BAUR App BUI-F 的平板電腦通過安裝 BAUR 軟件 4 的筆記本電腦
沖擊電壓發生器	沖擊電壓范圍	0 - 8kV、0 - 16kV、0 - 32kV
	沖擊能量 - 標準	1,100J
	沖擊能量 - SSG 1500 選項	1,540J
	沖擊能量 - SSG 2100 選項	2,050J
	脈沖序列	10 或 20 次沖擊 / 分鐘，單次沖擊 SSG 1500 選項：20 或 30 次沖擊 / 分鐘，單次沖擊
	直流電壓	0 - 32kV
	*大輸出電流（燒穿）	DC 560mA（0 - 8kV） SSG 1500/SSG 2100 選項：DC 850mA（0 - 8kV）
系統	電源（選項）	220 - 230V，50/60Hz 110 - 120V，50/60Hz（配備外部自耦變壓器） 240V，50/60Hz（配備電源改裝套件）
	環境溫度（運行）	-10 至 +50°C
	儲藏溫度	-20 至 +60°C
	尺寸（寬 x 高 x 深）	配有重載滾輪約 775x1185x935mm
	重量	140kg 起（取決于裝備情況）
	防護等級	IP22
	安全和電磁兼容性（EMC）	符合 CE 標準，符合低電壓指令（2014/35/EC）、電磁兼容性指令（2014/30/EC）、環境影響 EN 60068 - 2 和后續版本
