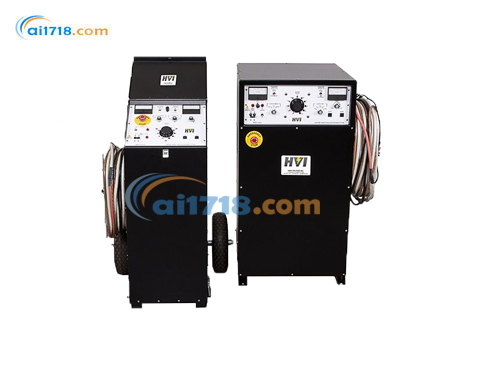

美國HVI(美高測)　CDS系列電纜故障定位器

型號：CDS系列電纜故障定位器

品牌：美國HVI(美高測)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國HVI(美高測)

美高測的歷史和著名的電力工程師斯坦利.珀希爾(Stanley G. Peschel)先生的生平密不可分。他20多歲的時候就在他父親的高壓設備公司(Peschel Instruments)工作。在短短的幾年當中就將業務擴大，并于1962年創建Hipotronics公司，在高壓測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國HVI(美高測) CDS系列電纜故障定位器由愛儀器儀表網代理，本產品具有高燃燒電流（*高 400 mA）降低故障阻抗，支持低電壓定位。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CDS 系列電纜故障定位設備產品目錄
HVI 是一家專注于電纜測試和故障定位設備的公司，提供從 5kV 到 230kV 電纜系統的完整解決方案。CDS 系列沖擊電壓發生器具備多檔電壓輸出、高燃燒電流和 TDR 兼容性，可安全高效地定位電纜故障。專為 35kV 至 69kV 電纜系統設計的高可靠性故障定位解決方案，通過可控能量沖擊和智能燃燒技術，快速定位高阻、低阻及間歇性故障，減少電纜損傷，支持電弧反射法和電流脈沖法，兼容主流 TDR / 雷達設備。

CDS系列電纜故障定位器特點
三種全焦耳輸出電壓設置
三個完全可變的耐壓輸出電壓
可用的*高燃燒電流
內部電弧反射和電流脈沖濾波器
兼容幾乎所有 TDR/雷達型號

CDS 系列核心優勢
可控能量設計
三檔電壓輸出（如 5/10/20 kV），保持全能量放電，減少電纜損傷。
高燃燒電流（*高 400 mA）降低故障阻抗，支持低電壓定位。
智能功能
可變放電速率（6–10 秒），適配不同測試場景。
內置高壓耦合器，兼容 TDR / 雷達，支持電弧反射和電流脈沖法。
安全與耐用性
防靜電阻尼儀表、外部聯鎖和緊急停止按鈕，保障操作安全。
低溫柔性 EPR 電纜，適應惡劣環境。

標準配置
主機：CDS 系列沖擊電壓發生器。
附件：
50/100 英尺屏蔽輸出電纜、接地棒、操作手冊、校準證書。
內置高壓耦合器和 TDR 接口。

應用場景
配電電纜：35kV 及以下電纜的高阻、低阻故障定位。
輸電電纜：69kV 及以下長距離、油浸電纜故障定位。
網絡系統：復雜配電網絡的快速故障排查。

CDS系列電纜故障定位器產品規格

項目	CDS-2010U/UF	CDS-3616U/UF	CDS-3632U/UF	VT33/F
輸入電源	120VAC, 25A / 230VAC, 15A	120VAC, 25A / 230VAC, 15A	120VAC, 25A / 230VAC, 15A	120VAC, 10A / 230VAC, 5A
高壓輸出	0–5/10/20 kV DC	0–9/18/36 kV DC	0–9/18/36 kV DC	0–33 kV AC (0.1Hz VLF)
燃燒電流	400/200/100 mA	280/140/70 mA	280/140/70 mA	VLF 燃燒（周期性電?。?/span>
放電能量	1000 J（各檔滿壓）	1600 J（各檔滿壓）	3200 J（各檔滿壓）	760 J（13 kV DC）
放電速率	6–10 秒	6–10 秒	6–10 秒	固定 8 秒
TDR 接口	電弧反射 / 電流脈沖	電弧反射 / 電流脈沖	電弧反射 / 電流脈沖	電弧反射
尺寸與重量	686×686×1219 mm，118 kg	635×737×1130 mm，170 kg	635×737×1130 mm，204 kg	711×660×1118 mm，111 kg
輸出電纜	50 英尺 HV/Return/Ground	100 英尺 HV/Return/Ground	100 英尺 HV/Return/Ground	50 英尺 HV/Return/Ground
