HVI VLF-140CMF超低頻耐壓電纜測試儀專為高達 110kV 的電纜系統的耐壓和診斷測試而設計，可搭配可選的介質損耗角正切（Tan Delta）或局部放電測試設備，用于電纜的診斷檢測,現在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!

VLF-140CMF超低頻耐壓電纜測試儀適用領域：

適用于額定電壓至 35kV 的電力電纜測試，滿足 IEEE 400.2-2013 及國際標準，可用于電纜安裝驗收、維護及故障診斷。

VLF-140CMF超低頻耐壓電纜測試儀核心功能

高電壓輸出
- 62 kVac 峰值正弦波輸出，頻率可選 0.1/0.05/0.02 Hz，適應不同測試需求。
長距離測試能力
- *大可測試約 15 英里（24 公里）的電纜（0.02Hz 時，具體長度取決于電纜類型）。
負載兼容性
- 支持 1.1μF@0.1Hz 至 5.5μF@0.02Hz 的容性負載，覆蓋多種電纜規格。
標準符合性
- 符合 IEEE 400.2-2013 測試電壓要求，包含安裝、驗收及維護階段的相對地測試標準。

VLF-140CMF超低頻耐壓電纜測試儀產品優勢

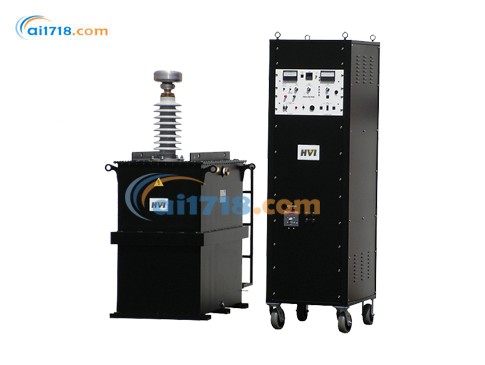

分體式便攜設計：控制單元與高壓罐體分離，便于運輸和現場操作。
連續工作制：支持長時間穩定測試，適合工業現場需求。
直觀操作界面：標配電壓表、充電電流表及負載電容表，操作簡便可靠。
CE 認證：通過歐盟安全與電磁兼容認證，保障使用安全。
美國制造：HVI 公司生產，品質符合 ISO 9001:2008 標準。

規格參數

· 輸入：230V，峰值 80A，50/60Hz（單相）

· 輸出：0-140 kV AC峰，100 mA套管輸出

· 電容：在 0.1Hz 時可達 [具體微法數值]，在 0.02Hz 時可達 [具體微法數值]

· 工作模式：連續

· 測量與控制儀表

· 電壓表：0 - 140kVac 峰值，模擬式（3.5 英寸顯示屏）

· 電流表：0 - 200mA 交流，模擬式（3.5 英寸顯示屏）

· 電容表：0 - 6 微法

· 過載保護：固定初級過載保護，為初級額定值的 120%

· 控制開關：帶零啟動聯鎖的開 / 關控制

· 工作頻率：三個固定工作頻率：0.1Hz、0.05Hz、0.02Hz

· 操作模式開關：燒穿 / 耐壓操作模式開關

· 定時器：數字式定時停留

· 自動歸零：具備自動歸零功能

· 外部聯鎖：設有外部聯鎖

· 尺寸

· 高壓油箱：60 英寸寬 ×37 英寸深 ×[具體高度] 英寸（1540mm×940mm×[具體高度] mm）

· 控制臺：24 英寸寬 ×30 英寸深 ×62 英寸高（610mm×762mm×1575mm）

· 重量

· 控制臺：約 750 磅（341 千克）

· 高壓油箱：約 [具體重量] 磅（1 千克）

VLF-140CMF超低頻耐壓電纜測試儀規格參數

輸入	230V，峰值 80A，50/60Hz（單相）
輸出	正弦波，0 - 140kVac 峰值，100mA，套管輸出
負載電容	0.1Hz 時 [具體數值缺失]μF，0.02Hz 時 [具體數值缺失] 微法
工作模式	連續
測量與控制	電壓表：0 - 140kVac 峰值，模擬式（3.5 英寸顯示屏）電流表：0 - 200mA ac，模擬式（3.5 英寸顯示屏）電容表：0 - 6 微法固定初級過載保護，為初級額定值的 120% 帶零啟動互鎖的開關控制三個固定工作頻率：0.1/0.05/0.02Hz 灼燒 / 耐壓操作模式開關 數字式保壓定時器自動歸零外部互鎖
尺寸	高壓箱：60 英寸寬 ×37 英寸深 ×[高度數值缺失] 英寸高（1524mm×940mm×[高度公制數值缺失] mm）控制單元：24 英寸寬 ×30 英寸深 ×62 英寸高（610mm×762mm×1575mm）
重量	控制單元：約 750 磅（341 千克）高壓箱：約 [重量數值缺失] 磅（1 [單位疑似有誤，推測應為 kg] 千克）

IEEE Std. 400.2 - 2023

電纜系統額定值（相間，kV）	波形	安裝（相對地）	驗收（相對地）	維護（相對地）（見注釋 2）
[kV RMS]	[kV PEAK]	[kV RMS]	[kV PEAK]	[kV RMS]	[kV PEAK]
5	正弦波	9	13	10	14	7	10
11	正弦波	11	16	13	18	10	14
15	正弦波	19	27	21	30	16	22
20	正弦波	24（注釋 3）	34（注釋 3）	26	37	20	28
25	正弦波	29（注釋 3）	41（注釋 3）	32	45	24（注釋 3）	34（注釋 3）
28	正弦波	32	45	36（注釋 3）	51（注釋 3）	27	38
30	正弦波	34	48	38	54	29（注釋 3）	41
35	正弦波	39	55	44	62	33	47
46	正弦波	51	72	57	81	43	61
69	正弦波	75	106	84	119	63	89
115	正弦波	150（注釋 4）	212（注釋 4）	168（注釋 4）	238（注釋 4）	126（注釋 4）	178（注釋 4）
138	正弦波	176（注釋 4）	198（注釋 4）	140（注釋 4）	198（注釋 4）	105（注釋 4）	148（注釋 4）
