Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。 公司最初以絕緣測...[查看更多]

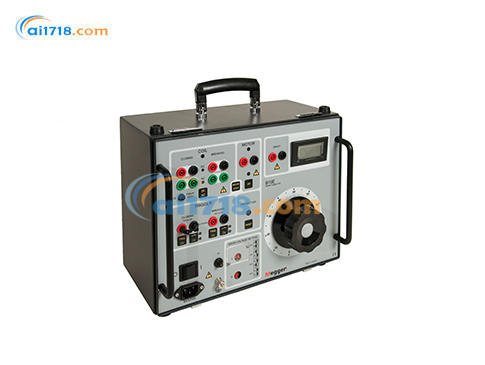

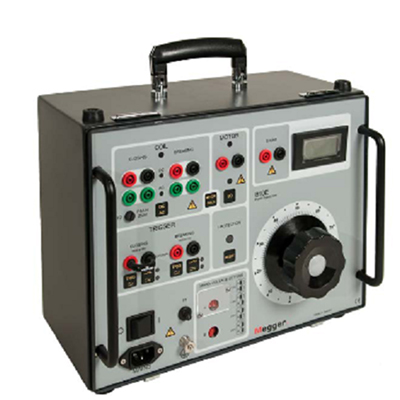

美國MEGGER B10E線圈跳閘測試儀由愛儀器儀表網代理，B10E提供一個無紋波的多變直流電壓，可以容易地滿足重且多變負荷需求，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
B10E線圈跳閘測試儀產品特點：
?為斷路器測試提供可靠和穩定的電源供應
?連續可變的24-250 V AC或DC輸出
?分別提供閉合線圈、跳閘線圈和彈簧儲能電機電壓輸出
?直接觸發*小跳閘電壓測試
進行斷路器測試需要可變直流電壓。*好不要使用變電站的電池，因?yàn)檫@會對測試人員、 測試設備和受測試的設備帶來相當?shù)奈ｋU(xiǎn)。弄清螺線管和保護結構是否遲緩或設置不恰當?shù)?佳方法*是在*低跳閘電壓電進行一個測試，*低跳閘電壓在很多國際 標準例如IEC 62271-100、ANSI C37.09等都有描述。
B10E直流電壓源*可以用這種方法測試斷路器線圈，它提供一個無紋波的多變直流電壓，可以容易地滿足重且多變負荷需求。
提供給合閘/分閘線圈的直流電壓輸出
提供給合閘/分閘線圈的交流電壓輸出
用于選擇直流或交流線圈輸出的轉換開關
用于選擇線圈輸出或彈簧儲能電機輸出的轉換開關
用于彈簧儲能電機的直流電壓輸出。提供高達 18 A 的
非平滑半波整流直流
彈簧儲能電機電壓的開啟按鈕
分流器用于測量線圈或彈簧儲能電機中的外部電流
用于電壓選擇的數字電壓讀數顯示
外部觸發信號的輸入或短路跳線
按鈕 (2+2)：
? 用 于 通 過 線 圈 輸 出 的 手 動 觸 發 脈 沖 。
? 用 于 在 觸 發 輸 入 端 選 擇 接 觸 感 應 或 電 壓 感 應 的 轉
換 開 關
輸入電源 115/230/135/250 V AC 的轉換開關 (A) 和 (B)
用于熱、過載和/或時間限制切斷的復位按鈕
可調變壓器
測試斷路器需要一個可變的直流電壓。 不應使用變電站電池，因?yàn)檫@會給測試人員、測試設備以及被測設備帶來相當
大的風險。 確定螺線管和保護機構是否緩慢或正常工作的*佳方法是在*小跳閘電壓下進行測試。 *小跳閘電壓測
試在 IEC 62271-100、ANSI C37.09 等國際和*標準中有所描述。
B10E 可用于以這種方式測試斷路器線圈。 它提供無紋波可變直流電壓，可輕松適應高可變負載。
由于有一個單獨的輸出用于為彈簧儲能電機供電，因此B10E 非常適合測試未連接或不可用輔助電壓的斷路器。緊湊型電源單元 B10E 可為高壓斷路器的維護人員提供可靠的幫助。 這控制面板直觀的布局使其易于操作，內置的熱斷路器和過載保護器使其使用安全。 B10E 是與斷路器制造商和測試人員合作開發的。
B10E 是一款便攜式獨立測試儀，專為變電站和工業場所
使用而設計。 B10E 用于測試中壓和高壓電力斷路器。
B10E 采用*新技術，使用無紋波可變直流電壓來操作斷
路器線圈，并為電機供電，以確定這些設備的狀況是否符
合制造商的原始規格。
B10E訂購信息
Item Cat. No.
B10E
包含配件：
電纜套件, GA-00032
運輸箱, GD-00182 BG-29092
|
B10E跳閘線圈測試儀規格 |
|
|
規格在標稱輸入電壓和 +25°C (77°F) 的環境溫度下有效。 規格如有更改，恕不另行通知。 |
|
| 環境 | |
| 應用領域 |
該儀器旨在用于中高壓變電站和工業環境。 |
|
溫度 |
|
| 操作 | 0°C to +50°C (32°F to +122°F) |
| 存儲和運輸 |
-40°C to +70°C (-40°F to +158°F) |
| 濕度 |
5% – 95% RH, 無凝結 |
| CE-marking |
|
| LVD |
2014/35/EU
|
| EMC |
2014/30/EU
|
|
RoHS |
2011/65/EU
|
|
常規 |
|
|
電源電壓 |
115/230 (135/250) V AC, 50/60 Hz |
|
功耗 |
3300 W (*大) |
|
保護 |
熱斷路器，+80°C (+176°F) 直流輸出短路保護器 |
| 尺寸 | |
| 儀器 |
350 x 270 x 220 mm (13.8” x 10.6” x 8.7”) |
| 運輸箱 |
610 x 290 x 360 mm (24.0” x 11.4” x 14.2”) |
| 重量 |
20.8 kg (45.8 lbs) 29.3 kg (64.6 lbs) 帶附件和運輸箱 |
|
測試線組，帶 4mm 可堆疊安全插頭 |
2 x 0.25 m (0.8 ft), 2.5 mm2 2 x 0.5 m (1.6 ft), 2.5 mm28 x 2 m (6.6 ft), 2.5 mm2 |
| 顯示器 |
LCD |
|
測量部分 |
|
|
電壓表 – 數字 |
|
|
范圍 |
0 – 300 V DC, 0 – 300 V AC
|
|
分辨率 |
1 V |
|
誤差 |
顯示值的 ±1%，直流 顯示值的 ±2.5%，交流 |
| 電流分流器 |
5 A/50 mV ±0.5%（內置 |
|
輸出 (DC)，CATII
線圈，合閘/分閘
|
|
|
輸出電壓 |
24-300 V DC |
|
負載間隔 |
*長 1 秒（電流超過 50 mA） |
|
波紋 |
預設電壓的 2% 峰峰值 |
空載電壓（V）
電流（A）
負載相關性
24
10
<6%
48
10
<3%
110
6.5
<2%
250
3
<2%
300
1.25
<2%
輸出 (AC)，CATII
線圈，合閘/分閘
輸出電壓
24-260 V AC
負載電流
*大5A
加載間隔
*大30min
輸出 (DC), CATII
電機
輸出電壓
24-260 V AC（帶載）
開路電壓（V）
電流（A）
負載電壓（V）
*大負荷間隔
44
18
24
20
48
12
40
60
48
18
30
20
120
12
90
60
120
18
70
20
240
6
200
60
240
9
185
20
*大電壓：端子到保護接地
端子
電壓
線圈合閘
300 V DC, 200 V DC
線圈分閘
300 V DC, 260 V DC
電機
250 V DC
分流器
250 V DC
觸發合閘
8-15 V DC
觸發分閘
8-15 V DC
MEGGER B10E線圈跳閘測試儀 文檔
