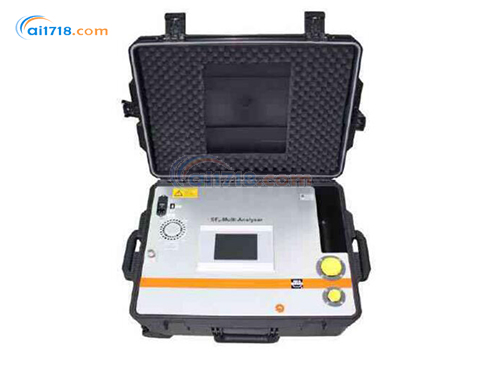

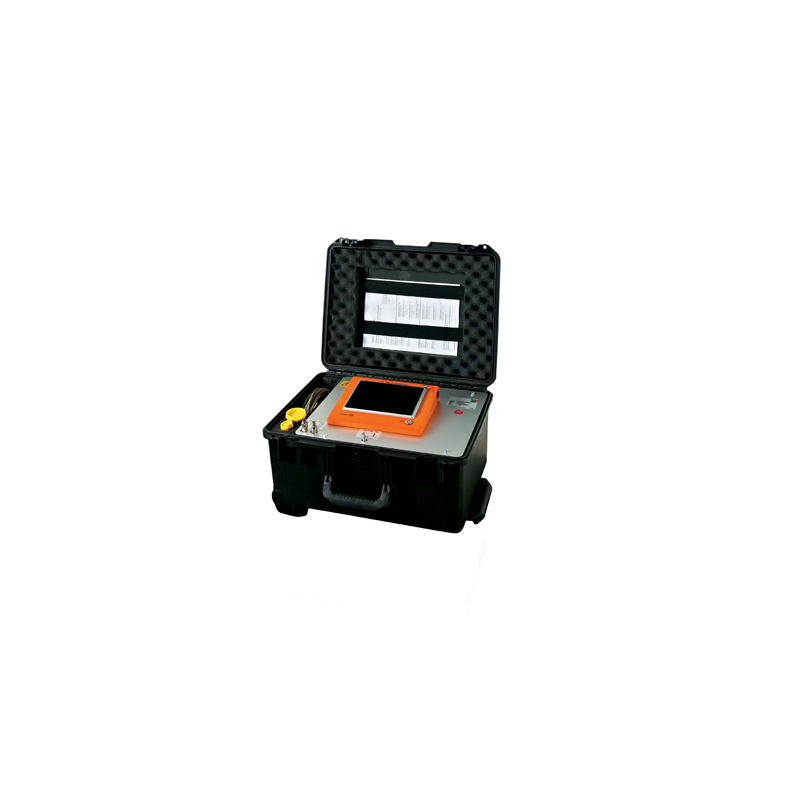

德國DILO　3-038R-R303 SF6氣體綜合分析儀

型號：3-038R-R303 SF6氣體綜合分析儀

品牌：德國DILO

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國DILO

我們專注于SF6氣體處理和高壓管接頭兩大核心領域，提供從咨詢到產品及服務的全方位服務?？蛻魸M意是我們的最終目標。德國DILO公司成立于1951年，1961年公司搬遷至BABENHAUSEN，DILO公司是世界領先規模極大的專業生產SF6氣體回收裝置, SF6氣體檢測儀器, 金屬密...[查看更多]

瀏覽過此產品的用戶最終購買了

德國DILO 3-038-R020 SF6氣體綜合分析儀由愛儀器儀表網代理，本產品是實驗室儀器，用于測量SF6絕緣氣體中SO2,H2O等雜質氣體的含量?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

3-038R-R303 SF6氣體綜合分析儀簡介：

SF6氣體分析儀能夠測量： SF6體積百分比含量

微水含量
SO2含量
選項：HF含量
每次測量結束后，測試值可以保存，并顯示名稱。

根據版本，SF6氣體分析儀的主要部件如下：
- 一個含有SF6體積百分比傳感器的氣體測量模塊
- 一個濕度傳感器
- 一個含有SO2傳感器的氣體測量模塊
此外還包括電源單元、帶觸摸屏的中央處理單元、壓力傳感器以及包含電磁閥和控制閥的管路系統，
SF6氣體分析儀的所有部件均安裝在一個緊湊的模塊式箱體內。
所有的測量值以數字方式在顯示屏上顯示。
標準的SF6體積百分比傳感器式按照SF6/N2或SF6/空氣混合模式標定的，以測量相應混合氣體中
SF6氣體的含量。SF6體積百分比傳感器工作時不受空氣壓力和安裝位置的影響。
濕度傳感器測量SF6氣體的露點溫度℃。露點測量值℃為自動顯示，可以通過設置轉換為所有已經
建立的指示單位，也可以轉換為開關氣室壓力下的露點值。此外，SF6氣體分析儀包括一個SO2傳
感器(選項)，可以測量SF6氣體的分解產物。
SF6氣體分析儀為模塊式結構，能夠使每個氣體測量模塊都可以單獨送至生產商進行檢驗、標定或
是更換，原則上還可以僅用其中的一個測量模塊進行測量。
操作者可在SF6氣體分析儀前面板上輕松地進行操作。
帶氣體回收系統的分析儀配備：
- 氣體入口接頭“Gas inlet”
- 帶電源開關“ON/OFF”的插座
- 5.7''彩色觸摸屏
- USB接口
- 兩個用于放置連接管路的DN8/DN20接頭的嵌入式固定圓筒
不帶氣體回收系統的分析儀還另外包括：
- 氣體出口接頭“Gas outlet”

3-038-R020 SF6氣體綜合分析儀功能描述：

SF6體積百分比傳感器
SF6提及百分比傳感器的測量原理時基于聲音在不同氣體中的傳播速度不同這一特性。聲音在空氣
中的傳播速度一般在330m/s，而在SF6氣體中的傳播速度只有130m/s。音速在測量單元中進行測量
并由測量單元自動進行溫度補償，之后通過微處理器計算出SF6氣體的體積百分比。
測量結果被傳送到分析儀主機。

濕度傳感器

溫度傳感器主要有一個可以吸收水分子的特殊陶瓷基板構成。傳感器主要部件的電容隨著吸收水的
多少而產生變化，并被評價電子模塊記錄，之后轉換成標準的信號。

SO2傳感器

SO2傳感器基于電-化學反應測量原理
通過評價電子模塊記錄電流的變化，然后轉化為一個標準信號。此信號被傳送到分析儀主機。

3-038R-R303 SF6氣體綜合分析儀技術參數：
儀器尺寸： 500*625*297mm（帶氣體回收系統、含運輸箱）
500*625*218mm（不帶氣體回收系統、含運輸箱）
重量： 33kg（帶氣體回收系統、含運輸箱）
20kg（不帶氣體回收系統、含運輸箱）
通用參數：
入口壓力： 0.3-9bar
工作溫度： -10℃ - +40℃
空氣溫度：至90%，不結露
工作電壓： 90-264V/50-60Hz（L,N,PE）
接口： USB
主電源保險絲： 2*1.6A/T（延時）
測量時間
（單獨測量）： <15分鐘（自動計算）
極限值（vol.-%）： 0.0到99.9vol.-%
極限值（露點值）： -60℃到＋20℃
SO2極限值： 0.0-500.0ppm
流量（所有傳感器）： 18.3-20.5 InSF6/h=111-125g SF6/h
*多可存儲的測量數據： 100個
推薦的傳感器標定間隔時間：每年一次

體積百分比傳感器：
測量介質： SF6/N2或SF6/空氣混合氣體和SF6/CF4混合氣體
測量范圍： 0.0到100.0vol.-%SF6
測量精度： ±1vol.-%SF6/N2或SF6/空氣混合氣體
±2vol.-%SF6/CF4混合氣體
測量狀態：常壓測量
流量： 0.3-0.5InSF6/h=1.8-3.1gSF6/h
工作溫度： -10℃到+40℃

濕度傳感器：
測量范圍：從-60℃到+20℃的露點溫度
測量精度：當露點溫度>-40℃時 ±2℃
當露點溫度<-40℃時 ±3℃
測量狀態：在常壓下測量，露點值和ppm值可在儀器上轉換
流量： 18-20InSF6/h=109-122gSF6/h
工作溫度： 0℃到+60℃

SO2傳感器：
測量范圍： 0-20ppm
0-200ppm
0-500ppm
測量精度：小于測量范圍的±2%
測量狀態：在常壓下測量
流量： 1-3InSF6/h=6.2-18.6SF/h
工作溫度： -20℃到+40℃
使用壽命： 2年（參考操作屏說明）

更換測量元件：更換：
SF6體積百分比傳感器模塊 3-027-201
溫度傳感器 3-945-201
S02傳感器 20ppm： 3-032-201
100ppm： 3-032-202
500ppm： 3-032-203

標準附件：
-6米廠PTFE鎧裝軟管1跟，兩端帶不銹鋼自封接頭
-1個DN20自封接頭
-1個DN8自封接頭
-2米長電源線一根
-USB數據盤、連接電纜1套
-安裝有數據輸出和在計算機上評估測量值的軟件的CD-ROM 1套
-1本操作說明書
