英國SONATEST(聲納)　X-32便攜式32通道超聲相控陣探傷儀

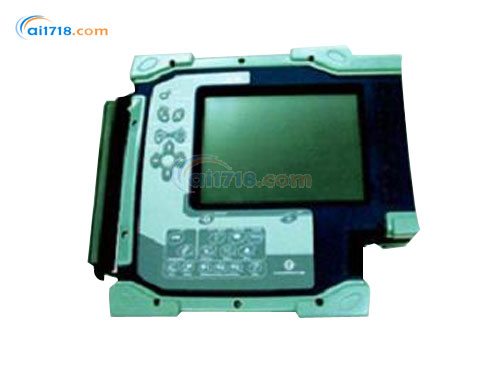

型號：X-32便攜式32通道超聲相控陣探傷儀

品牌：英國SONATEST(聲納)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國SONATEST(聲納)

英國聲納檢測集團成立于1958年，在超聲產品無損檢測設備及附件的制造和生產都處于領先地位，英國聲納公司已在2010年由本公司和法國Sofranel所收購，英國聲納公司目前有遍布75個國家100家經銷商和代理商。英國聲納檢測集團在超聲產品無損檢測設備及附件的制造和生產都處于領先地位...[查看更多]

瀏覽過此產品的用戶最終購買了

英國聲納SONATEST X-32超聲探傷儀由愛儀器儀表網代理，本產品是采用現代微電子器件設計制造的超聲探傷儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

?X-32是用于損評價的便攜式超聲相控陣探傷儀。采用現代微電子器件設計制造，界面既直觀且用戶友好。X-32的設計以方便操作特點，適合于檢驗過程的數據處理

?此產品應用相當廣泛，主要應用于航空航空、建筑工業、生產制造等諸多行業

?測量原理（超聲相控陳技術的解釋）借用學領域的技術

?在70年代，學診斷設備首先采用了相控陳技術。在以后的10年中，這一技術迅速發展，并應用于材料損評價（NDE）領域

?產生超聲束的新方法

?通常采用一個壓電晶片產生超聲波，其傳播是預選設定的，且不能預先編程變更。在一個確定只產生一個固定的聲束。而超聲相控技術則使用多個小的壓電晶片元件，這些小的壓電晶元件組成的組件輻射的總能量形成的超聲聲束

?被檢區域的快速顯示

?探頭的每個元件都可獨立地接受信號控制。因此，可在不同角度產生的超聲束，并可在不同深度聚焦。超聲相控陣技術在工業領域的應用

?采用超聲相控技術可縮短檢測時間，相對節約成本，減少搜查時間，提高檢驗精度和可靠性。其主要應用領域如下：

?能源工業：X-32的相控陣設備適合于*和能源工廠重要零部件的檢驗。檢驗員用S-掃描技術能更可靠的保證檢驗質量，特別是對形狀復雜的零件，如渦輪盤、渦輪葉片根部和反應堆的管路。其它應用壓力容器和轉子

?石化工業：X-32型儀器將操作簡單、探傷可靠、數據采集和檢測報告集于一體，非常適合于石化應用。采用S掃描易于識別零件的幾何形狀，如對法蘭盤等零件檢驗十分有用。其它應用如大直徑管徑、容器和小直徑管子的檢驗。石化工業應用中，檢測腐蝕和繪制腐蝕圖是一項重要而困難的工作。探頭中被選擇的晶片交替激發，使得電子掃描可有效而簡單的解決儲罐底部、壓力容器路腐蝕的檢測

?航空與航天工業：航空與航天工業使用的復合材料超聲檢測時要用高壓激發探頭。X-32可以產生高達200V的電壓，比我們競爭對手使用的電壓高2倍。本相控陳設備*適合于檢驗大的曲面板材、鋁合金焊縫、搭接連接、環型件和噴嘴等

?其它工業應用：適合于評價船舶、鐵軌、汽車等工業制件的結構完整性

產品特點：

更快檢測

?一次檢測所有被檢測查部份

?容易使用的技術

?較少探頭位置要求

?不需調試時間

要可靠檢測

?可使用更多不同角度掃描

?用戶容易使用

?減少檢測人員因素的影響

?可記錄檢測情況

更佳檢測

?可使用更多不同角度掃描

?高信噪比

?高精芭

?良好報告

產品組成：

?32個有效壓電晶片組成（32個通道），對缺陷檢測和圖形繪制具有高分辨率

?使用M-Box多路選件（線掃描），可達128個晶片

?對工業零件快速斷面掃描（扇形S掃描）

?A掃描、滾動B掃描、S掃描和L掃描的實時觀測

?A掃描、D掃描、S掃描和B掃描的分析評價

?帶積分編碼器的C掃描（選項）

?適合于形狀復雜構件檢驗的全面可編程性

?多達2048個聲束角度（聚焦規則），獲得*大覆蓋區域和*高分辨率

?高達200V的方波脈沖，可獲得*佳信號和高質量圖象

?高達120GB的內部記錄器，用于快速拍攝和掃描時的影片和播放

?易于編寫報告（bitmap文件）

?支持USB外部存儲媒介

連接：	標準HYPERTRONICS 160針
通道數：	同時32個有效發射和接收通道
聲速形成結構：	數字延遲和總（DSB），帶有信號接收動態平滑聚焦（SDFR）
聚焦規則：	達2000規則
*大晶片延遲：	81920ns
聲束形成頻率：	100、50、25、12.5、6.25、3.125MHz
模擬帶寬：	500kHz-15MHz
每通道模擬濾波器：
濾波器1：	500kHz-7MHz
濾波器2：	500kHz-12MHz
濾波器3：	500kHz-15MHz
濾波器4：	2MHz-7MHz
濾波器5：	2Mhz-12MHz
濾波器6：	2MHz-15MHz
數字平滑：	保持*大值，幅度衰減（13種斜率）
信號幅度控制：	激發50-200V，步進10V 增益80dB，步進.5dB
脈沖重復頻率：	*大10kHz
數據采集軟件：	HMI實時數據采集平臺
數據記錄能力：	40GB內部硬盤（或更高），支持外部存儲（USB）
數據傳送：	USB，以太網10/100
顯示方式	A/B/D/S/L——掃描實時顯示
電源要求：	85~265VAC，47~63Hz，包括外部電源適配器
功率消耗：	*大50W
電池工作：	至3小時
重量：	4kg
尺寸：	30729094mm(WLT)
工作溫度：	0-500C標準模式
