?對于三相測量，測試裝置連接到待測變壓器的所有三相。 如果為不同類型的變壓器選擇特定的矢量圖，TRT03將對 每種變壓器類型進行特定測試（即單相，三角形到星形/星形，星形到星形到三角形，三角形到三角形，星形 到星形到星形，三角形到鋸齒形等，無需切換測試連接電 纜。在測試之后，它顯示匝數比，相移和激勵電流。

?TRT03允許用戶輸入變壓器的銘牌電壓，用于匝數比偏差計算。此功能可消除操作員手動計算引起的任何錯誤。

?TRT03還將測試結果與銘牌比率進行比較，并打印出每個 測試的誤差百分比。
?操作條件消息或錯誤消息標識不正確的測試條件，異常操 作條件或變壓器問題。TRT03具有很高的抵消高壓電場靜 電和電磁干擾的能力。它通過非常有效的過濾實現。使用 專有的硬件和軟件設計解決方案進行過濾。

?可互換測試引線，帶三相繞組歐姆分析儀和分接開關分析儀TWA

TRT03三相變壓器變比測試儀應用：

?匝數比測量
?轉動比率偏差計算
?勵磁電流測量
?相角測量

?自動矢量組檢測
?驗證退磁過程
? 磁平衡測試
TRT03三相變壓器變比測試儀優點：

準確性
對于所有三個測量參數匝數比，激勵電流和相角 ，TRT03具有市場 上的*高精度使?jié)撛诘淖儔浩鞑灰?guī)則性和故障更加明顯。
解析度
激勵電流測量對于確定變壓器磁芯中的問題很重要。TRT03的高測量分辨率可以更好地跟蹤所有分接位置的當前趨勢。

帶TWA的可互換電纜
TRT03使用與三相繞組歐姆表和分接開關分析儀TWA相 同的電纜組。這使得一次性電纜設置能夠執行六個測試： 匝數比，激勵電流，相位角，繞組電阻，有載分接開關 DVtest和退磁，從而使TRT03和TWA成為一個測量系統。

自動矢量組檢測
TRT03能夠自動檢測三相變壓器和自耦變壓器的矢量組。 無論是否使用PC軟件都可以實現這一點。

DV-Win軟件
DV-Win軟件包含在購買價格中,所有更新都是免費的.該 軟件允許從PC完全控制TRT03功能,并從儀器的內部存儲 器下載測試結果.所有結果均以數字和圖形方式顯示,便于 分析.測試結果可以直接導出到excel文檔.自定義測試報告可以生成,編輯,保存為多種文件格式,包括pdf和打印。

磁平衡測試

該測試有助于檢測變壓器磁芯中可能存在的問題。TRT03進行該測試是完全自動的，與匝數比測試相比，不需要更改電纜設置。 結果 以數字和圖形方式呈現。

存儲
TRT03中有足夠的內存來存儲200條測試記錄。每條記錄包含 50個測試讀數。
USB 閃存盤
TRT03的測試結果也可以通過集成的USB閃存驅動器導出到USB存儲器。
分接開關控制單元
TRT03具有內置分接開關控制單元，可以進行遠程有載分接 開關操作。單個操作員可以非?？焖俚貓?zhí)行完整測試。

內置打印機
TRT03內置熱敏打印機，112毫米(4.4英寸)寬，是可選配件。可以在 熱敏紙上打印單個測量，測量范圍或整個存儲器。

將TRT03三相變壓器變比測試儀連接到測試對象：

三相變壓器

TRT03編程為自動測試CEI / IEC，IEEE和ANSI標準定義 的電源和配電變壓器類型的匝數比，相移和勵磁電流。 使用兩組四根電纜，主側和次級側的所有套管僅連接一 次。

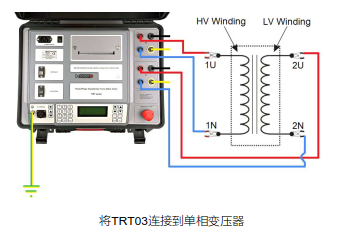

單相變壓器

雖然是三相裝置，但TRT03能夠測試單相變壓器?？梢允?用特殊電纜組或三相電纜組來實現此目的。

三相自耦變壓器
TRT03還可編程為自動測試由CEI / IEC，IEEE和ANSI標 準定義的自耦變壓器類型的匝數比，相移和激勵電流。使 用兩組四根電纜，主側和次級側的所有套管僅連接一次。

單相自耦變壓器
雖然是三相器件，但TRT03能夠測試單相自耦變壓器?？?以使用特殊電纜組或三相電纜組來實現此目的。

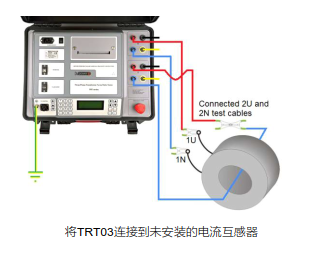

電流互感器

TRT03還可用于驗證電流互感器(CT)的匝數比和極性。 CT是特殊構造的變壓器 ,它們是僅具有一個或偶爾兩個初級匝數的儀表變壓器。CT的“X”(次級)側有更大的匝 數。 因此，在驗證CT時，必須將“X”測試電纜連接到 CT的主電源。 如果沒有主端子，則應將“X”電纜滑過 CT芯并短路。

連接:符合IEC/EN60320-1;UL498, CSA 22.2

交流電源: 90 – 264 V AC, 50/60 Hz或110 – 350 V DC

保險絲: 2 A / 250 V, F型，不可更換

輸出數據

儀器/測試電壓
TRT03A： 8, 40, 100 V AC
TRT03B ：10, 40, 100 V AC
TRT03C： 8, 40, 80 V AC

測量
匝數比測量范圍: 0,8 – 50000
匝數比分辨率: 5 位
典型匝數比精度:
@80 or 100 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,05%
4 000 – 14 999: ±0,1%

15 000 – 19 999: ±0,2%

20 000 – 50 000:±0,25%

@40 V AC

0,8 – 999: ±0,05%

1 000 – 3 999: ±0,1%

4 000 – 14 999: ±0,2%

15 000 – 20 000: ±0,3%

@8 or 10 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,1%

4 000 – 15 000: ±0,2%

勵磁電流范圍: 0 – 2 A

激勵電流分辨率：
0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA

典型勵磁電流精度:±(0,25% rdg +

相角范圍: 0 – 360o
相角分辨率: 0,01o
典型相角精度: ±0,05o

顯示
液晶屏20個字符乘4行;
帶背光的LCD顯示屏，在明亮的陽光下可見

接口

USB (標準)
RS232 (可選的)

數據儲存

TRT03可存儲多達10000個測試結果

環境條件

工作溫度:
-10 oC – +55 oC / 14 oF – +131 oF
儲存和運輸:
-40 oC – +70oC / -40 oF – +158 oF
濕度: 5% – 95% 相對濕度，無凝結

尺寸及重量

尺寸 (W x H x D):480 x 190 x 385 mm
重量: 8 kg

打印機 (可選)
內置熱敏打印機
紙張寬度112 mm
打印機工作溫度:0 oC – +50 oC
在此范圍內保證打印機密度:
5 oC – +40 oC /20 – 85% 相對濕度，無凝結

三相變壓器匝數比測試儀 TRT03A，  TRT03AX-N-01

三相變壓器匝數比測試儀 TRT03B ， TRT03BX-N-01

三相變壓器匝數比測試儀 TRT03C ， TRT03CX-N-01

運輸箱

推薦配件

H 繞組測試引線套件,4 x 10 m,帶TTA夾具(兼容TWA和TRT系列)，HC-10-4FMCWC

X 繞組測試引線套件,4 x 10 m,帶TTA夾具(兼容TWA和TRT系列)，XC-10-4FFCWC

電纜塑料箱 - 大尺寸，CABLE-CAS-03

可選配件

H 繞組測試引線套件, 4 x 5 m,帶TTA夾具(兼容TWA和TRT系列)，HC-05-4FMCWC

X 繞組測試引線套件, 4 x 5 m,帶TTA夾具(兼容TWA和TRT系列)，XC-05-4FFCWC

H 繞組測試引線套件, 4 x15 m,帶TTA夾具 (兼容TWA和TRT系列)，HC-15-4FMCWC

X 繞組測試引線套件, 4 x15 m,帶TTA夾具 (兼容TWA和TRT系列)，XC-15-4FFCWC

H 繞組測試引線套件, 4 x 20 m,帶TTA夾具(兼容TWA和TRT系列)，HC-20-4FMCWC

X 繞組測試引線套件, 4 x 20 m,帶TTA夾具(兼容TWA和TRT系列)，XC-20-4FFCWC

H 繞線延長線, 4 x 5 m (兼容TWA和TRT系列)，HE-05-4FMCFC

X 繞線延長線, 4 x 5 m (兼容TWA和TRT系列)，XE-05-4FFCMC

H 繞線延長線, 4 x 10 m(兼容TWA和TRT系列)，HE-10-4FMCFC

X 繞線延長線, 4 x 10 m(兼容TWA和TRT系列)，XE-10-4FFCMC

H 繞線延長線, 4 x 15 m(兼容TWA和TRT系列)，HE-15-4FMCFC

H 繞組測試引線組, 4 x 5 m,帶TTA夾具(僅與TRT系列兼容),HC-05-4TRTMW

X 繞組測試引線組, 4 x 5 m,帶TTA夾具(僅與TRT系列兼容),XC-05-4TRTFW

H 繞組測試引線組, 4 x 10 m,帶TTA夾具(僅與TRT系列兼容),HC-10-4TRTMW

H 繞組測試引線組, 4 x 15 m,帶TTA夾具(僅與TRT系列兼容),HC-15-4TRTMW

H 繞組測試引線組, 4 x 20 m,帶TTA夾具(僅與TRT系列兼容),HC-20-4TRTMW

H 繞組電纜延長裝置, 4 x 5 m,(僅與TRT系列兼容)，HE-05-4TRTMF

X 繞組電纜延長裝置, 4 x 5 m,(僅與TRT系列兼容)，XE-05-4TRTFM

H 繞組電纜延長裝置, 4 x 10 m,(僅與TRT系列兼容)，HE-10-4TRTMF

H 繞組電纜延長裝置, 4 x 15 m,(僅與TRT系列兼容)，HE-15-4TRTMF

電纜塑料箱 –小尺寸 ，CABLE-CAS-01

電纜塑料箱 –中等尺寸 ， CABLE-CAS-02

帶輪子電纜塑料箱 – 中等尺寸  ，CABLE-CAS-W2

帶輪子電纜塑料箱 – 大尺寸  ，CABLE-CAS-W3

運輸箱  ，HARD-CASE-LC
塑料運輸箱  ，HARD-CASE-PC

帶輪子塑料運輸箱 ， HARD-CASE-PW

內置熱敏打印機 112 mm  ，PRINT-112-00
熱敏紙卷 112 mm ， PRINT-112-RO
藍牙通訊模塊  ，BLUET-MOD-01

逆變器 12 V DC至 230 V AC, 50 Hz  ，IN650-12-230
驗證校準器 TRTC  ，TRTC-05-4800

H 繞組測試引線, 4 x 1 m,帶香蕉插頭，HC-01-4LMCBP

X 繞組測試引線, 4 x 1 m,帶香蕉插頭，XC-01-4LFCBP
電纜包  ，CABLE-BAG-00

TWA-TRT帶接地線的安全開關盒  ，SWTCH-BOX-00 H

儀表與開關箱之間的連接, 4 x 0,8 m  ，HE-08-4LMCMC

X 儀表與開關箱之間的連接, 4 x 0,8 m  ，XE-08-4LFCFC
