美國MEGGER　LTC135 有載分接開關測試電源

型號：LTC135 有載分接開關測試電源

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

MEGGER LTC135有載分接開關測試電源由愛儀器儀表網代理，LTC135 是斷路器分析儀的一個附件，用于測試有載分接開關，為測量提供測試電流。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

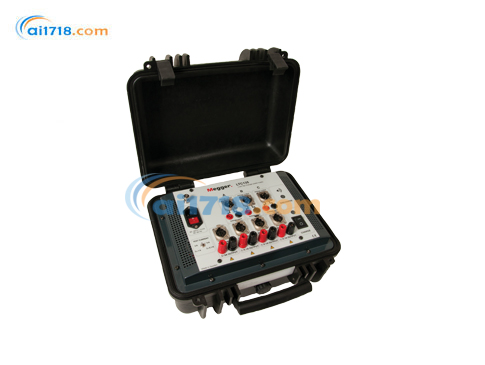

LTC135 有載分接開關測試電源

LTC135 是斷路器分析儀的一個附件，用于測試有載分接開關，為測量提供測試電流。
有載分接開關是連接到變壓器繞組的*移動部件。將變壓器從系統上取下來調查分接開關的內部問題是一項昂貴的工作；因此，對分接開關進行狀態評估以幫助及早發現正在發生的故障符合每個公用事業公司的利益。
LTC135 設計用于與以下兆歐表儀器一起使用：
EGIL TM1600/MA61 TM1700系列 TM1800
與斷路器分析儀 (CBA) 一起，它成為對有載分接開關進行動態測量的測試裝置。
該裝置還可用于繞組電阻測量以及需要恒定直流電流測試信號的其他應用。它是一款專為感性負載的直流電流測試而設計的電源，具有在測試完成時對變壓器繞組進行放電的規定。

LTC135 有載分接開關測試電源特點
繞組電阻測量
動態電阻測量（DRM）
開關時序時序
過渡電阻測量

LTC135 有載分接開關測試電源應用實例
動態電阻測量 (DRM) 技術已廣泛用于高壓斷路器，以確定斷路器內部電弧觸點的狀況和劣化。 DRM 還是 LTC 的*診斷工具，用于檢測諸如LTC 的電弧和主觸點電阻增加過大、焦化（在觸點上產生熱解碳和厚有機膜）、分接選擇器觸點和換向開關觸點的長期退化、切換時間偏差、轉換電阻器或電抗器損壞等問題。

DRM 是測量電阻（或來自恒流源的電壓）跡線，同時抽頭變換器從一個極端抽頭切換到另一個極端并返回。由于隨著 LTC 抽頭的變化，電阻會動態變化，因此它以高采樣率記錄并繪制為時間的函數。電阻（或電壓）動態變化圖提供了有關接觸條件的寶貴信息，這是傳統靜態繞組電阻測量 (WRM) 無法確定的。

DRM 測試的測試電流大小非常重要。不應比較在相同 LTC 上的不同測試電流下獲得的 DRM 響應，因?yàn)?DRM 跡線會根據所選測試電流的幅度而變化。除了選擇測試電流之外，DRM 和 WRM 設置之間的主要區別之一是將相應的次級繞組短路。次級繞組短路的原因有兩個。首先，通過降低電感，它*大限度地減少了電路的 L/R 時間常數，從而可以在抽頭變化時測量和跟蹤電壓/電阻的快速變化。WRM 測試應使用 1 和 5 A 的每個抽頭，而 DRM 測試*好使用100 mA 的恒流源。

訂購信息
Item	Art.No.
LTC135 包括手提包和電纜	CG-92100

LTC135規格
規格在+25℃(77°F) 的環境溫度下有效。規格如有更改，
恕不另行通知。
環境
應用領域	用于高壓變電站和工業環境。
溫度
操作	-20℃ to +65℃(-4°F 到+149°F)
存儲	-40℃ to +85℃(-40°F到+185 F）
相對濕度%RH	5%-95%,非冷凝
CE-marking
EMC	2004/108/EC
LVD	2006/95/EC
常規
電源電壓	100-250VAC,50/60Hz
功耗	300 W(*大)
尺寸	360x195x300mm 14.2x7.7x11.8in.
重量	6.5 kg(14.3 lbs)instrument only
	10.9 kg(24 lbs)with accessories and carrying case
輸出
輸出電流	3x0.1 A	3x1A	1x5A
開路電壓	48 V	48 V	48 V
輸出阻抗	480 Ω	48 Ω	9.6 Ω
分流輸出	1V/0.1 A	1V/1 A	1V/5 A
分流誤差	0.1%	0.1%	0.1%
測量范圍
EGIL和TM1600(4V)	0-44Ω	0-4.4Ω	0-850mΩ
TM1700/1800 (15V)	0-200 Ω	0-20 Ω	0-4Ω
LTC135 有載分接開關測試電源說明文檔
