美國MEGGER　PAT450便攜式電氣設備測試儀

型號：PAT450便攜式電氣設備測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER PAT450便攜式電氣設備測試儀由愛儀器儀表網代理，PAT450提供了高層次的方便性，通過使用板載測試結果來加速測試進程?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PAT450便攜式電氣設備測試儀簡介：
?PAT450是Megger公司新一代提供數據下載功能的便攜式電器測試儀。能按照新的規程要求完成對便攜式電器設備的測試。
?PAT450旗艦版包含PAT420和PAT410的所有功能，并能進行1.5 kV和3 kV高壓絕緣測試，是租賃和維修公司的理想選擇。
?PAT450擁有較高的占空比，可全天候運行，適用于需要快速完成測試的場合，且儀器易于使用。
?PAT450具有獨特的快速重啟功能，從一個地方移動到另一個地方時時，它會瞬間恢復斷電時的界面。這樣*顯著的節省了時間，因此，儀器可以在每天進行更多的測試。
?USB通信可以方便地把資料下載到USB存儲器。儀器本身帶有10000個數據的存儲器，可以不間斷地進行連續的測試，從而提高了效率。大型的標準鍵盤可以快速地完成數據輸入工作。測試數據與PowerSuite®軟件兼容，可生成的認證書。所有的產品都可選配條形碼掃描儀和熱敏條形碼打印機，這些設備都可通過USB端口操作。所打印的標簽耐用，穩定而且容易獲得。
?PAT450可在工業、商業和住宅的230 V和110 V供電電壓下使用。
?5個熱鍵可以直接訪問常用功能，加快了功能選擇的速度，從而提高了生產率，時間*是金錢?？墒褂脴藴驶瘻y試組和用戶自定義的測試組，進行快速、靈活的產品測試。
?PAT450能夠進行的測試包括250 V和500 V絕緣測試；200 mA、10 A和25 A導體結點測試；差動漏電流測試、接觸漏電流測試和替代法漏電流測試；伏安測試；便攜式漏電開關跳閘測試；防雷和防漏電拖線板測試。漏電開關測試目前在英國是一種強制的測試。

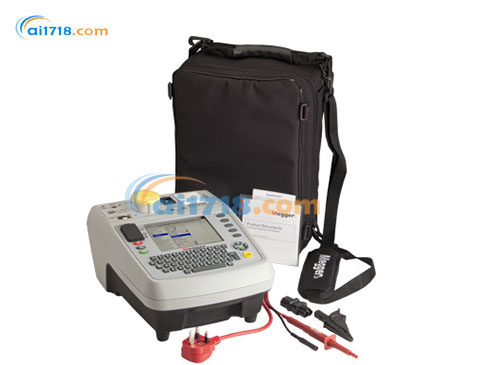

?PAT450標配有帶接地功能的絕緣測試線、230 V拖線板的適配器、充電器以及方便放置儀器和導線的便攜箱。所有儀器都配有數據下載管理軟件，可以把存儲的數據轉換成可在Excel里讀取的CSV文件。

PAT450便攜式電氣設備測試儀特點：
?大內存延長用戶工作時間
?連續性操作，無需冷卻
?即時重啟
?軟鍵盤加速測試進程
?全部PAT測試，包括RCD測試
?系列中很多產的測試儀

PAT450便攜式電氣設備測試儀應用：
?房東、雇主或物業持有者都有責任保證所擁有的設施的安全性，并確保對其進行定期的電氣測試。這可以由電氣承包商、的PAT機構、維護部門或物業公司來完成。
?PAT450適用于酒店、公共設施、學校、商店、影院、銀行、飯店、工廠等地方便攜式電器的測試。這些地方可能會有大量的測試需求，并需要*的數據記錄，從而需要測試儀帶有內部存儲功能以及數據管理軟件。

?PAT450比較適合設備租賃公司，因為設備在出租前都需要經過測試；也適合維修工作室進行高壓絕緣測試。

檢測類型
接地連續性測試
用于驗證接地類（I 類）電器外露金屬部件的接地完整性。檢測時，25A 檢測電流通過遠程探頭輸入，再經由電源插頭的接地引腳返回。
接地連續性測試可選擇 10A 或 25A 檢測電流；若檢測對象為敏感電子設備，高電流可能導致設備損壞，此時可選擇 200mA 檢測電流。
絕緣測試
用于檢測設備導體與接地之間的絕緣狀態，測試電壓為 500V 直流：檢測時將火線和零線短接，在短接端與接地引腳之間施加測試電壓。對于無接地連接的電器（II 類），需使用遠程探頭接觸設備外殼的任意位置進行檢測。
若 500V 測試電壓可能損壞敏感設備，PAT450 提供多種替代方式驗證絕緣完整性：可選擇 250V 直流的較低測試電壓，也可執行接觸電流測試或替代泄漏電流測試。
接觸電流測試
該測試模擬設備正常使用狀態，在額定供電電壓下為設備供電，同時顯示流經接地導體的電流。對于 II 類設備，需使用遠程探頭接觸其所有可觸及的導電部件。
差分泄漏電流測試
與接觸電流測試原理類似，在設備運行過程中，測量火線與零線之間的電流差值。
替代泄漏電流測試
該測試的操作方式與絕緣測試相同，即在接地導體與短接的火線 / 零線之間進行檢測。對于 II 類設備，需使用遠程探頭接觸設備所有可觸及的導電部件。
檢測時施加交流電壓（額定值為 40V，頻率與供電頻率一致），并測量泄漏電流。由于測試頻率與設備實際使用時的供電頻率相同，因此泄漏路徑的阻抗與設備正常運行時的阻抗一致。
帶載功能測試
這是一項功能性檢測，用于驗證設備是否能正常工作。檢測時在設備運行狀態下施加供電電壓，同時顯示視在功率（VA 值），作為額外依據確認設備的實際電流消耗是否符合預期。
延長線與 IEC 電源線測試
除執行標準的絕緣測試和接地連續性測試外，還需額外進行極性測試，以確保導線接線正確。
耐壓 / 閃絡測試
當應用場景要求進行耐壓 / 閃絡測試時，通過探頭向設備所有外露導電部件施加高電壓，同時監測短接的火線 / 零線與探頭之間的泄漏電流，若發生電氣擊穿則會發出提示。對于 I 類設備，測試電壓為 1.5kV 交流；對于 II 類設備，測試電壓為 3kV 交流。

PAT450訂購信息

產品 / 配件	型號	產品 / 配件	型號
PAT450-US 主機	1000-956	可選配件	-
隨附配件	-	電器條形碼標簽（1-1000 張）	6121-483
印刷版快速入門指南	-	1000 張 / 卷不合格（FAIL）測試標簽	1001-227
CD 版完整用戶指南	-	1000 張 / 卷合格（PASS）測試標簽	1000-971
校準證書	-	PAT 配件袋	2001-044
連續性 / 接地連續性導線 + 探頭（黑色）	2000-870	PAT 測試證書冊	1001-299
延長線適配器	2001-290	屏幕保護膜（2 片裝）	1002-572
3.0kV 3.5mA 耐壓測試導線（紅色）	5310-401	-	-
帶導線 / 文件袋的便攜箱	2000-962	注：PAT450 可兼容 Brother? P-touch® 2430PC 打印機	-
IEC C6-C13 插頭適配器（3 路 5A 電源）	2000-551	-	-
屏幕保護膜	-	-	-

PAT450便攜式電氣設備測試儀產品規格

項目	詳情
電源范圍	PAT410：230 V ± 10% @ 50/60 Hz PAT420、PAT450：110 V ± 10% + 110 V ±10% @ 50/60 HZ
接地連接測試（10A 和 25A，PAT410 除外）	開路電壓：9 V a.c. ± 10% ± 0.1 V（電源：230 V 50Hz）接地電阻精度：0 - 0.49Ω 時，±5% ±3 位數字；0.5 - 1.99Ω 時，±5% ±5 位數字接地電阻分辨率：0 - 1.99Ω 時為 10 mΩ 顯示范圍：0 - 1.99Ω
導通性測試（200mA）	測試電壓：4.0 V d.c. -0% +10% 導通電阻精度：0 - 0.49Ω 時，±5% ±3 位數字；0.5 - 1.99Ω 時，±5% ±5 位數字導通電阻分辨率：1 - 19.99Ω 時為 10 mΩ 顯示范圍：0 - 19.99Ω
絕緣測試（250V 和 500V）	絕緣電阻精度（230V）：0 - 19.99MΩ 時，±2% ±5 位數字；20 - 99.99MΩ 時，±5% ±10 位數字絕緣電阻分辨率：0.01 MΩ 顯示范圍：0 - 99.99 MΩ
替代泄漏測試	測試電壓和頻率：40 V a.c. ±10% 標稱電源頻率泄漏電流精度：±5% ±5 位數字泄漏電流分辨率：0.01 mA 顯示范圍：0 - 19.99 mA
差動泄漏電流	測試電壓：標稱電源 110/230 V ac 測試頻率：標稱電源 50/60 Hz 差動泄漏電流精度：1.0mA - 9.99mA 時，±5% ± 0.05mA；0.1mA - 0.99mA 時，±5% ± 0.1mA 分辨率：0.01 mA 顯示 / 測量范圍：0.10mA - 19.99mA 測試持續時間：用戶可在 1 秒 - 10 秒 + ∞ 之間選擇讀數校正為 230 V + 10% 或 110 V + 10% ac
接觸電流測試	測試電壓和頻率：標稱電源接觸電流精度：±5% ±5 位數字接觸電流分辨率：0.01 mA 顯示范圍：0 - 10 mA
運行測試	測試電壓和頻率：標稱電源 VA 額定值：230V 時為 3700 VA；110V 時為 1800 VA VA 精度：0 - 99 VA 時，±5% ±10 位數字；100 VA - 999 VA 時，±5% ±50 位數字；1000 VA - 3700 VA 時，±5% ±100 位數字分辨率：1 VA（0 - 3700 VA）顯示范圍：0 - 3990 VA
延長線測試	測試項目：接地連接、絕緣和極性極性測試電壓：12 V 極性檢查：導線正常、相線中性線短路、相線中性線反接、相線 / 中性線開路
閃絡測試（PAT450）	測試電壓：I 類設備為 1500 V a.c. 標稱值；II 類設備為 3000 V a.c. 標稱值測試電流：初級電源電壓 253V 時短路電流 < 3.5 mA 擊穿電流精度：±5% ±5 位數字擊穿電流分辨率：0.01 mA 顯示范圍：0 - 3.0 mA
便攜式 RCD 測試	測試電壓和頻率：標稱電源測試電流精度： -8% 至 -2%（1/2 x I），+2% 至 +8%（1 x I，5 x I）跳閘時間精度：±1% ±5 位數字跳閘時間分辨率：0.1 ms 顯示范圍：0 - 1999 ms（1/2 x I），0 - 300 ms（1 x I），0 - 40 ms（5 x I）
保險絲測試	測試電壓：3.3 V 提示：若保險絲正常，會發出 audible beep 提示
環境條件	工作溫度：-10 至 +50 oC 存儲溫度：-20 至 +60 oC 濕度：-10 至 +30 oC 時為 90% RH；+30 至 +50 oC 時為 75% RH *大海拔：2000 m 防護等級：IP40
重量	PAT410（含包裝）：2.7 kg（3.2 kg） PAT420（含包裝）：4.4 kg（4.9 kg） PAT450（含包裝）：5.0 kg（5.5 kg）
尺寸	PAT410：145（高）x 255（寬）x 320（長）mm PAT420 & PAT450：180（高）x 255（寬）x 320（長）mm 包裝尺寸：210（高）x 280（寬）x 390（長）mm
安全標準	符合 IEC 61010 - 1: CAT II 300V 標準
電磁兼容性	符合 IEC 61326 - 1: 2006、IEC 61326 - 2 - 2: 2005 標準
