德國美翠METREL MI3144回路阻抗測試儀由愛儀器儀表網代理，MI 3144 Euro Z 800 V 是一款多功能便攜式測試儀器，支持鋰離子電池供電或市電供電，具備出色的防護等級：外殼關閉時為 IP65，外殼打開時為 IP54。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

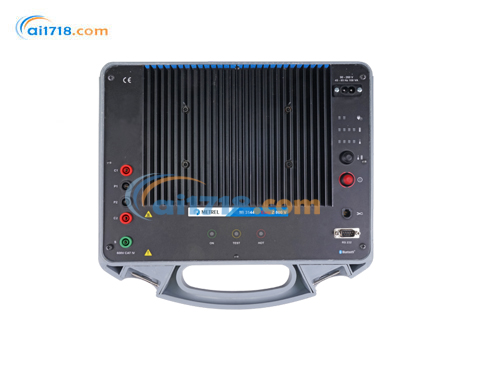

MI3144回路阻抗測試儀介紹

MI 3144 Euro Z 800 V 是一款多功能便攜式測試儀器，支持鋰離子電池供電或市電供電，具備出色的防護等級：外殼關閉時為 IP65，外殼打開時為 IP54?？赏ㄟ^安卓應用程序 aMESM、MI 3152、MI 3152H、MI 3155 或 MI 3325 進行控制。該儀器適用于測量變壓器及其他高壓設備發生故障時自動跳閘保護的有效性。憑借其在交流和直流電路上的高精度線路與回路阻抗測量功能、用于測試部分電流和部分電壓降的 300A 大電流 ΔR 線路及回路測量功能，它成為工業場景測試的理想選擇。此外，該儀器還支持接觸電壓測量、帶故障電流注入的漏電繼電器（ELR）測試、跳閘時間測量以及直流電源、線路、電池和蓄電池測量。

MI3144回路阻抗測試儀主要特性
高精度 4 線制 300A 線路阻抗（Z Line）和回路阻抗（Z Loop）測試儀；
適用于 800V、16-420Hz 交流網絡的寬范圍阻抗測量；
適用于 3-260V 直流網絡的直流電源及線路電阻測量；
300A 大電流 4 線制部分電壓降和電流路徑電阻測量（ΔR）；
漏電繼電器（ELR）跳閘電流和跳閘時間測試；
支持 AC、A、B 型漏電繼電器（ELR）；
包含接觸電壓、觸摸電壓和跨步電壓的接地故障分析；
用于部分接觸測量結果的浮地電壓表；
配備柔性和鐵質夾具的單鉗大電流接地測量方法；
可選擇測試負載（16.6% 至 *）；
優化的散熱性能；
便攜式設計，支持鋰離子電池供電或市電供電；
防護等級：外殼關閉時 IP65，外殼打開時 IP54；
安全等級：CAT IV 600V（3000m）；
藍牙通信功能；
黑盒設計（可通過安卓設備遠程控制）。

MI3144回路阻抗測試儀應用場景
運行中電力變壓器的高精度 4 線制 300A 線路 / 回路阻抗測試；
部分電壓降和部分鉗位電流路徑電阻測量；
機場 16-420Hz 高頻段安裝阻抗測試；
直流網絡和電源的線路及回路電阻測量；
防雷系統的柔性和鐵質單鉗 300A 大電流接地電阻（dR）測量；
采用柔性和鐵質單鉗法的 300A 大電流接地系統完整性測試；
漏電繼電器（MRCD）跳閘電流和跳閘時間測試；
通過測量跨步電壓、觸摸電壓和轉移電壓評估地電位；
當有功負載和保護電源超過 200A 時，對變壓器、發電機、渦輪機、接觸器、配電盤和開關站故障時的自動跳閘保護進行評估；
電力變壓器和電機繞組測量；
高精度電池內阻測試；
通過測量兩個接地引出線之間的電阻進行接地網完整性測試；
接觸電壓測量；
大電流注入接地故障模擬；
單鉗接地電阻測試。

遵循標準
電磁兼容性
EN 61326
安全性
EN 61010-1；EN 61010-2-030；EN 61010-031；EN 61010-2-032
功能性
EN 61557；IEEE 81-2012；EN 60909-0；EN 60947-2 附錄 M
鋰離子電池組
EN 62133-2

支持的儀器
MI 3152 EurotestXC（支持藍牙、RS-232）
MI 3152H EurotestXC 2.5kV（支持藍牙、RS-232）
MI 3155 EurotestXD（支持藍牙、RS-232）
MI 3325 MultiServiserXD（僅支持藍牙）
A 1522 aMESM（用作測試控制臺）

MI3144回路阻抗測試儀規格

功能	測量范圍	分辨率	精度
阻抗 [Z]	0.1 mΩ - 199.9 mΩ	0.1 mΩ	±(讀數的 5% + 3 mΩ)
線路阻抗（Z line）	200 mΩ - 1999 mΩ	1 mΩ	-
回路阻抗（Z loop）	2.00 Ω - 19.99 Ω	10 mΩ	±(讀數的 5% + 3 位數)
阻抗 [Z]	0.1 mΩ - 199.9 mΩ	0.1 mΩ	±(讀數的 5% + 3 mΩ)
大電流 ΔR	200 mΩ - 1999 mΩ	1 mΩ	-
-	2.00 Ω - 19.99 Ω	10 mΩ	±(讀數的 5% + 3 位數)
大電流選定電阻阻抗（Z Rsel）	0.1 mΩ - 199.9 mΩ	0.1 mΩ	±(讀數的 8% + 3 mΩ)
-	200 mΩ - 1999 mΩ	1 mΩ	-
-	2.00 Ω - 19.99 Ω	10 mΩ	±(讀數的 8% + 3 位數)
直流電阻 [R]	0 mΩ - 1999 mΩ	1 mΩ	±(讀數的 5% + 3 位數)
線路電阻（R line）	2.00 Ω - 19.99 Ω	10 mΩ	-
地電位 [U]	0.0 V - 199.9 V	0.1 V	計算值
觸摸電壓（Utouch）	200 V - 999 V	1 V	-
地電位 [U]	1 mV - 1999 mV	1 mV	±(讀數的 2% + 2 位數)
測量電壓（Um）	2.00 V - 19.99 V	10 mV	-
-	20.0 V - 199.9 V	0.1 V	-
漏電繼電器（ELR）測試 [電流（I）和時間] - 電流（ELR I）	0.1 mA - 199.9 mA	0.1 mA	±(讀數的 5% + 3 位數)
-	200 mA - 1999 mA	1 mA	-
-	2.00 A - 19.99 A	10 mA	-
漏電繼電器（ELR）測試 [電流（I）和時間] - 時間（ELR t）	0.1 ms - 199.9 ms	0.1 ms	±(讀數的 2% + 3 位數)
-	200 ms - 1999 ms	1 ms	-
-	2.00 s - 20.00 s	10 ms	-

功能類型	型號	量程	測量范圍	顯示范圍	分辨率	不確定度
電流 [I]	A 1281	0.5 A	10 mA - 749 mA	0 - 749 mA	1 mA	±(讀數的 2.5% + 3 位數)
-	-	5 A	0.10 A - 7.49 A	0.00 - 7.49 A	0.01 A	-
-	-	100 A	2 A - 149 A	0.0 - 99.9 A	0.1 A	-
-	-	-	100 - 149 A	1 A	-	-
-	-	1000 A	20 A - 999 A	0 - 999 A	1 A	-
電流 [I]	A 1227	30 A	0.6 A - 59.9 A	0.0 - 59.9 A	0.1 A	±(讀數的 3.5% + 3 位數)
-	A 1609	300 A	6 A - 599 A	0 - 599 A	1 A	-
-	-	3000 A	0.06 kA - 5.99 kA	0.00 - 5.99 kA	0.01 kA	-

一般數據
電池供電：7.2V 直流（4.4Ah 鋰離子電池）
電池充電時間：典型 3.0 小時（深度放電后）
市電供電：90-260V 交流，45-65Hz，80VA
過電壓類別：300V CAT II
防護等級：加強絕緣
測量類別：600V CAT IV
污染等級：2 級
防護等級：外殼關閉時 IP65，外殼打開時 IP54
尺寸（寬 × 高 × 深）：36 厘米 ×16 厘米 ×33 厘米
重量：6.5 千克（不含附件）
