波蘭SONEL(索耐) EVSE-100電動汽車充電站分析儀由愛儀器儀表網代理，EVSE-100 多功能分析儀是專為電動汽車充電站及電纜診斷設計的儀器。通過單臺設備即可完成對這類設備的一系列測試，并生成報告。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

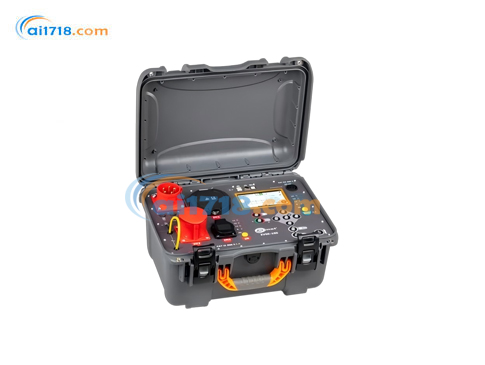

EVSE-100電動汽車充電站分析儀介紹

EVSE-100 多功能分析儀是專為電動汽車充電站及電纜診斷設計的儀器。通過單臺設備即可完成對這類設備的一系列測試，并生成報告。通過對控制引導回路（CP）和連接確認回路（PP）的*模擬，該儀表能使充電站進入多種工作狀態，從而驗證控制系統的正確性，并開展電擊防護相關測量。通過模擬供電側（即充電站 / 便攜式充電盒 ICCB）和車輛充電側（控制引導回路 CP）的故障，可完成功能與安全性驗證。
該儀表是 Sonel MeasureEffect? 平臺的一部分，這是一個綜合系統，支持測量數據的采集、存儲與管理，并能對儀器進行多級控制。

EVSE-100電動汽車充電站分析儀適用場景
可對以下設備進行診斷：
配備 2 型插座或固定充電電纜的交流電動汽車充電站（單相和三相）
配備 2 型連接器的便攜式交流電動汽車充電站（單相和三相）
充電電纜

設備基本功能
1. 連接確認回路（PP）參數模擬
開路（open circuit）
13A、20A、32A、63A、80A
2. 控制引導回路（CP）通信模擬
A 狀態 —— 車輛未連接
B 狀態 —— 車輛已連接，未充電
C 狀態 —— 車輛已連接，無通風充電
D 狀態 —— 車輛已連接，有通風充電
3. 安全測量
短路回路阻抗（Z）測量
剩余電流裝置（RCD）參數測量（交流型、A 型、B 型、6mA 直流型）
絕緣電阻（RISO）測量
保護導體連續性（CONT）測量
相序指示
編碼電阻（RC）測量
接地電阻（RE）測量
4. 充電站（EVSE）分析 —— 診斷
CP+、CP- 電壓
頻率（f，PWM 信號）
占空比（D，PWM 信號）
*大充電電流（IMAX）
CP+、CP-、頻率、占空比、*大電流的圖形顯示
斷開時間
接通時間
5. 充電站（EVSE）分析 —— 故障模擬（ICCB、EVCS）
CPsh—— 控制引導回路（CP）與保護接地（PE）短路
Dsh—— 二極管短路
PEop—— 保護接地（PE）中斷
6. 充電站（EVSE）分析 —— 供電回路故障模擬（ICCB）
L1op——L1 相中斷
L2op——L2 相中斷
L3op——L3 相中斷
Nop—— 中性線（N）中斷
PEop—— 保護接地（PE）中斷
L?PE—— 相線（L）與保護接地（PE）接線互換
UEXT (PE)—— 保護接地（PE）線上電壓
7. 充電站（EVSE）分析 —— 狀態轉換時間

訂購信息

附件名稱	規格	數量	型號
AEV-100 適配器	-	1	WAADAAEV100
測試導線（帶香蕉插頭）	1.2 米，藍 / 黃 / 黑	各 1 根	WAPRZ1X2BUBB / WAPRZ1X2YEBB / WAPRZ1X2BLBB
BNC 傳輸電纜	-	1	WAPRZBNC
針式探頭（帶香蕉插座）	1 kV，藍 / 黃 / 黑	各 1 個	WASONBUOGB1 / WASONYEOGB1 / WASONBLOGB1
鱷魚夾	1 kV 20 A，黃色	1	WAKROYE20K02
EVCAB 電纜	2.2 米，2 型公頭 / 2 型母頭	1	WAKABEVT2T2
電網電纜	230 V（16 A 5P 插座）	1	WAPRZZAS16P
L-4 便攜箱	-	1	WAFUTL4
USB 電纜	-	1	WAPRZUSB
出廠校準證書	-	1	-

可選附件

附件名稱	規格	型號
泄漏電流數字鉗形表	CMP-100	WMGBCMP100
接地測試探針（探針）	25 cm	WASONG25
鱷魚夾	1 kV 20 A，藍色	WAKROBU20K02
鱷魚夾	1 kV 20 A，黑色	WAKROBL20K01
測試導線	15 米，藍色（帶香蕉插頭，H 型線軸）	WAPRZ015BUBBN
測試導線	30 米，紅色（帶香蕉插頭，H 型線軸）	WAPRZ030REBBN
三相電網電纜	16 A 5P 插座	WAPRZZAS16P3F
軟件	Sonel Reader	WAPROREADER
軟件	Sonel Reports Plus	WAPROREPORTSPLUS
校準證書	帶認證	-

EVSE-100電動汽車充電站分析儀規格

測量功能	測量范圍	顯示范圍	分辨率	準確度 ±(% 測量值 + 字數)
電網參數測量
電壓	0 V…500 V	0 V…500 V	0.1 V 起	2% 測量值 + 2 字起
頻率	45.0…65.0 Hz	45.0…65.0 Hz	0.1 Hz	0.1% 測量值 + 1 字
故障回路阻抗
故障回路 Z L-PE、Z L-N、Z L-L	0.13 Ω…1999 Ω（符合 EN IEC 61557 標準）	0.00 Ω…1999 Ω	0.01 Ω 起	5% 測量值 + 3 字
剩余電流裝置（RCD）模式下故障回路 Z L-PE	0.5 Ω…1999 Ω（符合 EN IEC 61557 標準）	0.00 Ω…1999 Ω	0.01 Ω 起	6% 測量值 + 5 字
剩余電流裝置（RCD）參數測量
剩余電流裝置（RCD）脫扣測試及脫扣時間測量（測試電流 0.5 IΔn、1 IΔn、2 IΔn、5 IΔn）
普通型及短延時型剩余電流裝置（RCD）	0 ms…300 ms	0 ms…300 ms	1 ms	2% 測量值 + 2 字起
選擇性剩余電流裝置（RCD）	0 ms…500 ms	0 ms…500 ms	1 ms	2% 測量值 + 2 字起
6 mA 直流電動汽車剩余電流裝置（EV RCD）及剩余電流監測器（RCM）	0 ms…10.0 s	0 ms…10.0 s	1 ms 起	2% 測量值 + 3 字
剩余電流裝置（RCD）脫扣電流測量（測試電流 0.3 IΔn…2.0 IΔn）
正弦剩余電流（交流型）	3.0 mA…500 mA	3.0 mA…500 mA	0.1 mA 起	±5% IΔn
單向剩余電流及帶 6 mA 直流偏置的單向剩余電流（A 型）	3.5 mA…420 mA	3.5 mA…420 mA	0.1 mA 起	±10% IΔn
直流剩余電流（B 型）	1.0 mA…600 mA	1.0 mA…600 mA	0.1 mA 起	6% IΔn 起
接地電阻
三極法	0.85 Ω…1999 Ω（符合 EN IEC 61557-5 標準）	0.00 Ω…1999 Ω	0.01 Ω 起	3% 測量值 + 5 字起
輔助電極電阻	0 Ω…1.99 kΩ	0 Ω…19.9 kΩ	1 Ω 起	5% (RS+RE+RH) + 8 字
絕緣電阻
測量電壓 50 V	50 kΩ…49.9 MΩ（符合 EN IEC 61557-2 標準）	0 kΩ…49.9 MΩ	1 kΩ 起	5% 測量值 + 8 字
測量電壓 100 V	100 kΩ…99.9 MΩ（符合 EN IEC 61557-2 標準）	0 kΩ…99.9 MΩ	1 kΩ 起	5% 測量值 + 8 字
測量電壓 250 V	250 kΩ…199.9 MΩ（符合 EN IEC 61557-2 標準）	0 kΩ…199.9 MΩ	1 kΩ 起	5% 測量值 + 8 字
測量電壓 500 V	500 kΩ…599.9 MΩ（符合 EN IEC 61557-2 標準）	0 kΩ…599.9 MΩ	1 kΩ 起	5% 測量值 + 8 字
測量電壓 1000 V	1000 kΩ…599.9 MΩ（符合 EN IEC 61557-2 標準）	0 kΩ…599.9 MΩ	1 kΩ 起	8% 測量值 + 8 字
保護導體及等電位聯結電阻
200 mA 電流測量保護導體及等電位聯結電阻	0.12 Ω…400 Ω（符合 EN IEC 61557-4 標準）	0.00 Ω…400 Ω	0.01 Ω 起	2% 測量值 + 3 字
電動汽車電纜導線連續性測試（L1、L2、L3、N、PE、CP）	0.20 Ω…400 Ω（符合 EN IEC 61557-4 標準）	0.00 Ω…400 Ω	0.01 Ω 起	3% 測量值 + 5 字
相序指示	同向（正確）、反向（錯誤）；線電壓（U L-L）：100 V…440 V（45 Hz…65 Hz）	-	-	-
編碼電阻（RC）測量
電阻值（PP-PE）—— 輸入接口 PEop 插座	0.32 Ω…6000 Ω（符合 EN IEC 61557-4 標準）	0.00 Ω…6000 Ω	0.01 Ω 起	3% 測量值 + 8 字
電阻值（PP-PE）—— 輸出接口 PEpp 插座	0.32 Ω…6000 Ω（符合 EN IEC 61557-4 標準）	0.00 Ω…6000 Ω	0.01 Ω 起	3% 測量值 + 8 字

測量功能	測量范圍	顯示范圍	分辨率	準確度 ±(% 測量值 + 字數)
連接確認回路（PP）參數模擬
開路（NC）	開路	開路	-	-
13 A	1500 Ω	1500 Ω	-	±2%
20 A	680 Ω	680 Ω	-	±2%
32 A	220 Ω	220 Ω	-	±2%
63 A	100 Ω	100 Ω	-	±2%
80 A	56 Ω	56 Ω	-	±3%
控制引導回路（CP）通信模擬
A 狀態 —— 車輛未連接	開路	開路	-	-
B 狀態 —— 車輛已連接，未充電	2740 Ω	2740 Ω	-	±1%
C 狀態 —— 車輛已連接，無通風充電	882 Ω	882 Ω	-	±1%
D 狀態 —— 車輛已連接，有通風充電	246 Ω	246 Ω	-	±1%
充電站（EVSE）診斷
電壓（CP+、CP-）	-19.99 V…19.99 V	-19.99 V…19.99 V	0.01 V	1% 測量值 + 8 字
頻率（f，PWM 信號）	950 Hz…1050 Hz	800 Hz…1200 Hz	1 Hz	±1 字
占空比（D，PWM 信號）	3%…97%	1.0%…99.0%	0.1%	±3 字
*大充電電流（IMAX）	0 A…80 A	0 A…80 A	1 A	-
輸出故障（ERR OUT）模擬（ICCB、EVCS）
CPsh—— 控制引導回路（CP）與保護接地（PE）短路	0…3100 ms	0…3100 ms	1 ms	3% 測量值 + 3 字
Dsh—— 二極管短路	0…3100 ms	0…3100 ms	1 ms	3% 測量值 + 3 字
PEop—— 保護接地（PE）中斷	0…1000 ms	0…1000 ms	1 ms	3% 測量值 + 3 字
輸入故障（ERR IN）模擬（ICCB）
L/L1op——L/L1 相中斷	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
L/L2op——L/L2 相中斷	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
L/L3op——L/L3 相中斷	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
Nop—— 中性線（N）中斷	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
PEop—— 保護接地（PE）中斷	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
L1?PE——L1 相與保護接地（PE）接線互換	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
L2?PE——L2 相與保護接地（PE）接線互換	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
L3?PE——L3 相與保護接地（PE）接線互換	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
UEXT (PE)—— 保護接地（PE）線上電壓	同充電站（EVSE）診斷	同充電站（EVSE）診斷	-	同充電站（EVSE）診斷
狀態轉換時間
A→C、B→C、A→D、B→D	0…3100 ms	0…3100 ms	1 ms	3% 測量值 + 3 字
C→A、C→B、D→A、D→B	0…1000 ms	0…1000 ms	1 ms	3% 測量值 + 3 字

注：m.v. = 測量值（measured value）

其他技術參數

技術參數	詳情
顯示類型	5 英寸 LCD 屏，分辨率 1280×720 像素
供電電源	電網供電：220…240 V / 380…415 V，50…60 Hz；充電電池：鋰離子電池 7.2 V 9.8 Ah
安全及工作條件
測量類別（符合 EN IEC 61010-2-030 標準）	海拔 ≤2000 米：CAT III 300V；海拔 ≤3000 米：CAT II 300V
防護等級	開蓋：IP20；閉蓋：IP54
絕緣類型（符合 EN 61010-1 及 EN IEC 61557 標準）	雙重絕緣
尺寸	429×328×236 mm
重量	8.7 kg
工作溫度	-10…+45°C
存儲溫度	-20…+70°C
濕度	20…90%
標準溫度	+23°C ±2°C
參考濕度	40%…60%
存儲與通信
測量結果存儲容量	9999 條記錄
數據傳輸接口	USB、RJ-45、藍牙、Wi-Fi
其他信息
質量標準（研發、設計與生產）	ISO 9001、ISO 14001、ISO 45001
電磁兼容性（EMC）要求（工業環境發射）（符合標準）	EN IEC 61326-1、EN IEC 61326-2-2
