一、OPTIMA7煙氣分析儀介紹

1.1 OPTIMA7煙氣分析儀

OPTIMA7煙氣分析儀用于以下場合:

?所有類型燃燒煙氣的*測量

?用于短時間測量.

OPTIMA7煙氣分析儀還可以測量以下參數（如果選擇了相應的功能模塊）：

?煙氣的流速測量

?差分溫度和差壓

?利用外接HC傳感器測量環境中可燃氣體的濃度

您可以通過MRU的網站或聯系當?shù)亟?jīng)銷商了解產品的詳細選項。

OPTIMA7煙氣分析儀可以有不同的功能配置選擇。在本操作說明書中，我們會描述所有可能的功能配置，您選擇的儀器不一定具有該操作手冊中描述的功能。

1.2 MRU 公司介紹

OPTIMA7煙氣分析儀是由MRU GmbH 生產，MRU 公司位于 74172 NSU-Obereisesheim, 是一個中型德國公司,從1984年開始致力于研制，生產和銷售 品質的煙氣分析儀 ，MRU不僅生產標準的煙氣分析儀器，也可根據客戶的要求定制產品 。

1.3 重要的常規告知 (EN 50379) 和VDI 4206

OPTIMA7煙氣分析儀不是設計用于連續測量的。

在使用OPTIMA7煙氣分析儀前，請確認儀器各部件的狀態，例如：探管、儀器汽水分離器、星型過濾器和連接頭是否有損壞或堵塞。當開啟儀器開始測量時，儀器需要1-3分鐘的時間設置零點，時間長短取決于傳感器和環境狀態。

要得到正確的測量數據，*小零點設置時間預計在1.5分鐘。

*告: 暴露在酸性和腐蝕性氣體中，比如硫酸；揮發性氣體中，比如稀釋劑、汽油、酒精和涂料等等，可能損壞、損害傳感器或降低傳感器的使用壽命。

傳感器的壽命取決于用戶的使用和維護。標準的平均預計壽命O2—2年；CO 2-3年； NO – 3年； NO2/SO2  2-3年。

如果儀器用于工業監管測試，通常需要檢定合格證，請根據當?shù)匾螅〉卯數叵鄳淖C書。

1.4 關于使用說明書的重要告知

使用說明書是貨物的重要組成部分，他說明了如何正確使用該儀器，詳細說明了安全和環境要求。每個儀器使用者應該閱讀和熟悉這個說明書，并特別關注儀器的安全提示。

二、OPTIMA7煙氣分析儀安全告知

OPTIMA7煙氣分析儀的以下安全程序在任何時候都要遵守。他們是本操作書明書的重要的和必不可少的部分。如果不遵守安全程序，可能導致儀器失去我們的質保承諾

2.1 OPTIMA7煙氣分析儀安全規則

設備只能應用與其指定的使用范圍

該設備在出廠時，經過了MRU公司進行的測試，按照以下標準：

VDE 0411 (EN 61010)和DIN VDE 0701.

該設備的技術安全設計完全遵照精密儀器以及電機工程行業協會的規定 DIN 31000/ VDE 1000 和 UVV = VBG 4.

MRU GmbH公司保證該設備滿足電磁兼容性規則 ( 89/336/EWG)和低壓設備規則 ( 3/23/EWG).

2.2 OPTIMA7煙氣分析儀安全規則

1.OPTIMA7煙氣分析儀只能采用隨機配置的充電器充電。

2.儀器的所有部件，包括金屬探管和其他金屬部件和備件，不能用于當作電導體。

3.儀器不能在水中使用；

4.該儀器應遠離明火及熱源

5.探頭的測量溫度不能超出其額定的溫度上限，否則會損壞探頭的部件及其溫度傳感器

6.儀器應避免跌落

7.注意:從過濾器中排出的水分具有弱酸性.，如果接觸到皮膚，請立即進行清潔沖洗！應注意避免該液體濺入眼睛！請仔細清理接觸冷凝水的所有部件。

8.測試結束后，請在環境空氣中冷卻采樣探管，熱的采樣探管可能點燃可燃性物質。

9.從一些物體中發出的氣體 (比如, 清潔劑, 汽油, 酒精, 油漆) 可能會損壞儀器的傳感器，不要在儀器變邊存儲、放置該些類液體。

三、OPTIMA7煙氣分析儀測量原理

OPTIMA7煙氣分析儀由內置的氣體采樣泵通過采樣探管和采樣管線從煙道內抽取煙氣樣氣，煙氣樣氣被汽水分離器脫水和煙塵過濾，儀器內部的電化學傳感器測量這些樣氣內各氣體組分的濃度。

煙氣壓力和溫度在采樣探管的前端測量。

3.1 OPTIMA7氣體流動圖

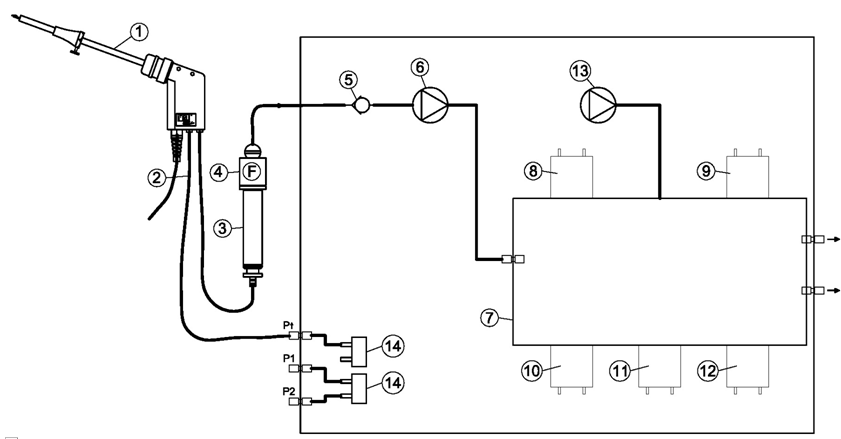

帶CO 清洗泵的儀器氣體流動框圖

1.采樣探管

2.采樣軟管

3.汽水分離器

4.星型過濾器

5.單向閥

6.氣泵

7.傳感器腔

8.O2-傳感器

9.2號位傳感器

10.3號位傳感器

11.4號位傳感器

12.5號位傳感器

13.CO 清洗泵

14.壓力傳感器*

3.2 OPTIMA7電化學傳感器原理

樣氣的氧含量測量采用兩電極電化學傳感器；

毒性氣體比如一氧化碳(CO), 一氧化氮 (NO), 二氧化氮(NO2), 二氧化硫 (SO2)和硫化氫 (H2S)采用三電極傳感器；

電化學傳感器采用氣體擴散技術；這個技術的優點是輸出信號與被分析氣體的體積濃度(% or ppm)成線性比例關系；

三個電極包括： S (測量電極), C (負電極) and R (參比電極).

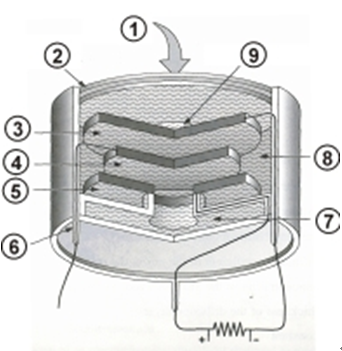

1.采樣氣體

2.顆粒過濾器

3.測量電極

4.參比電極

5.負電極

6.連接端子

7.電解池

8.電解液

9.毛細管擴散柵

當被測氣體到達測量電極時，在電極表面發生氧化或還原反應， (例如 CO, H2S, SO2, NO, H2)

例如: CO 傳感器

CO 在測量電極發生的反應如下：

CO + H2O  ->  CO2 + 2H+ + 2e-

在負電極發生的反應如下：r:

? O2 + 2H+ + 2e-   -> H2O

通過測量反應產生的電流 (?A級) 和微處理器處理，可以得到被測氣體的濃度。

四、OPTIMA7煙氣分析儀結構圖

4.1 OPTIMA7煙氣分析儀前面板

1.顯示

2.汽水分離器

3.按鍵

4.2 OPTIMA7煙氣分析儀連接頭 – 底面

1.Sampling probe connection

  Condensate separator

2.壓力連接1 煙氣壓力

3.壓力連接2  差壓

4.AUX 口連接頭(選項)

5.溫度連接頭 1 / 環境溫度

6.溫度連接頭 2 / 煙氣溫度

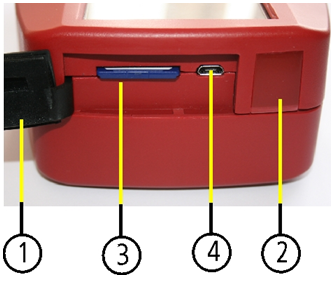

4.3 OPTIMA7煙氣分析儀連接頭 - 頂面

1.蓋子

2.IR-接口

3.SD卡座

4.USB接口和充電口

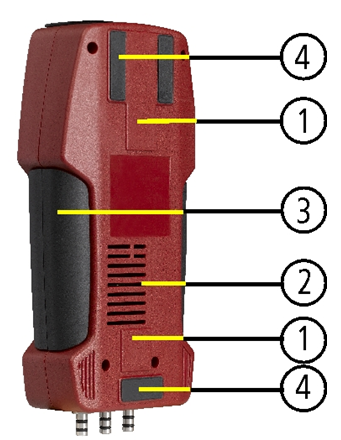

4.4 OPTIMA7煙氣分析儀后面板

1.固定磁鐵

2.氣體出口

3.手持位置

4.儀器支墊

注意：主要提示!在測量時，不能封堵氣體出口

4.5 OPTIMA7煙氣分析儀汽水分離器

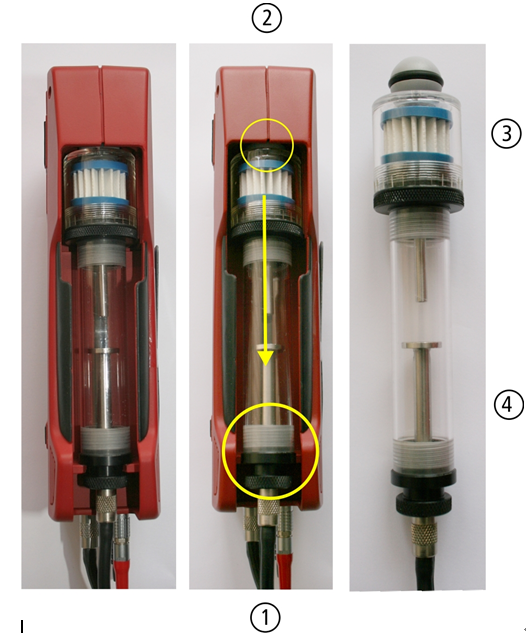

要取出汽水分離器，首先將上圖1 位置從卡槽內拔出，然后往上圖2 方向用力推，汽水分離器*能取出。

查看冷凝物的玻璃管用螺紋方式連接在上下接頭上。汽水分離器很容易拆下來清洗和更換星型過濾器。 需要注意的是每次清洗完后需要做泄露檢查。

五、OPTIMA7煙氣分析儀附件

5.1 OPTIMA7煙氣分析儀氣體采樣手柄

OPTIMA7可選擇不同類型的采樣手柄，每種都有固定采樣探管和可更換采樣探管兩種形式。is 采樣手柄的完整列表可以查看儀器的報價單。

下面是兩種不同的受柄類型:

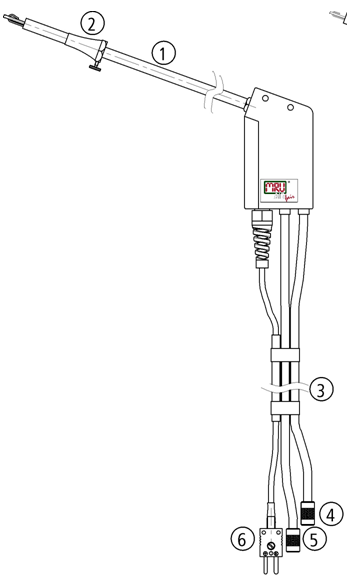

手柄 ST

帶180固定探管和1.5m 采樣管線

手柄SF

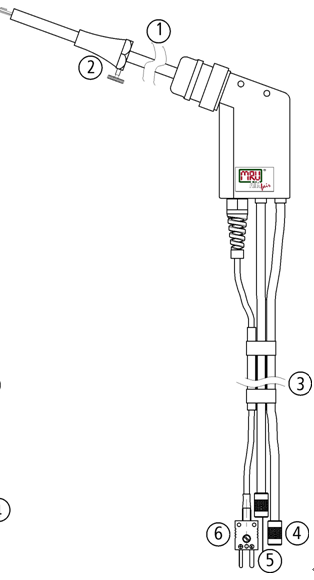

帶300 mm 可更換探管和2.7m采樣管線

1.采樣探管

2.探管錐形體

3.三功能軟管 (NBR or Viton)

4.樣氣接頭

5.煙氣壓力接頭

6.煙氣溫度接頭
