一．MGA5+煙氣分析儀連接

MGA5+煙氣分析儀電源：儀器兩個部分單獨連接220VAC市電，連接后市電后，打開開關按鍵，儀器開機。

MGA5+煙氣分析儀連接儀器之間的氣路：兩根黑色軟管，分別連接gas in1---gas out1和gas in2---gas out2,兩根管帶不同的連接頭，連接頭內徑不同，不會誤插。

MGA5+煙氣分析儀建立兩儀器之間的通訊：儀器提供了一根RS485線，兩頭一公一母，儀器上標示了RS485。

MGA5+煙氣分析儀連接采樣部件：包括采樣管線連接到主機、采樣手柄連接到加熱管線、采樣探管連接到采樣手柄。加熱管線氣路采用卡接頭與儀器和采樣手柄連接。電氣部分通過插頭連接。

二．MGA5+移動式煙氣分析儀正常測量

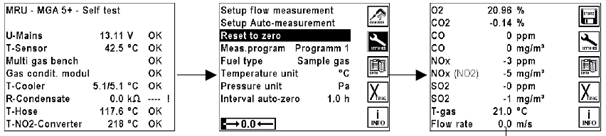

 MGA5+煙氣分析儀開機后分別進入儀器自檢、儀器預熱和零點校準，然后進入測試見面。這個過程需要按兩次“ON”鍵（電源鍵），界面如下：

自檢界面，儀器自檢成功，所有“！”號消失，按ON”鍵（電源鍵）進入下一界面。如果自檢發現問題，“！”號始終存在，并不能進入下一個界面。如果出現該現象，請給MRU中國區服務中心聯系，描述“！”號前的名稱。

開機預熱時間大概在40分鐘左右。

進入測試界面后，*可以開始測試了。將探管放進煙道（煙囪），測試數據開始變化。

三．MGA5+移動式煙氣分析儀其他常用功能

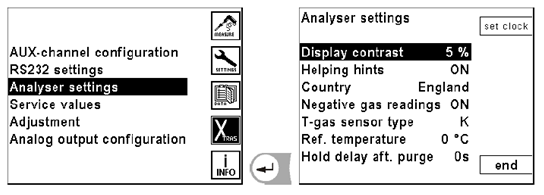

3.1．MGA5+煙氣分析儀設置時間/日期

按F4進入如下界面，選擇Analyser setting ,確認后進入，在右上角可以看到時間設置標示，按邊上按鍵后，進入時間設置界面。

3.2．MGA5+煙氣分析儀設置測量程序

目的：調整顯示界面參數排列。共有4個程序，滿足4個不同的用戶

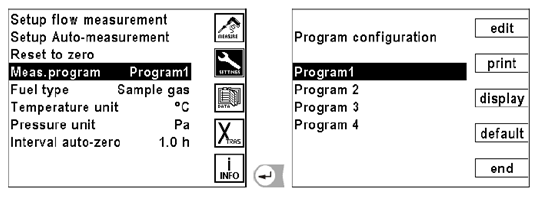

在測量界面按F2，顯示如下界面，在右圖中選擇DISPLAY按鈕，可以進入顯示頁面調整界面。

調整方式：上下鍵移到需要調整參數的位置，左右鍵改變參數名稱，直到你想在該位置顯示的參數出現，移動上下鍵，修改下一個參數。修改完后按ESC退出盡可。

3.3．MGA5+煙氣分析儀Reset to zero (歸零)

在MGA5+進入測試狀態后，如果有一段時間沒進行測試，或馬上要進行的測試離上次測試的時間間隔了很長一段時間。請對儀器做一次歸零。

歸零是MGA5+抽取新鮮空氣對儀器的零點重新做一個調整，儀器默認空氣中O2為20.96%，其他氣體為零。儀器通過零點校準氣路走氣，采樣部分不用從煙道內抽出。

按F2，顯示右圖，選擇RESET TO ZERO，確認。

歸零時間大概為5分鐘。

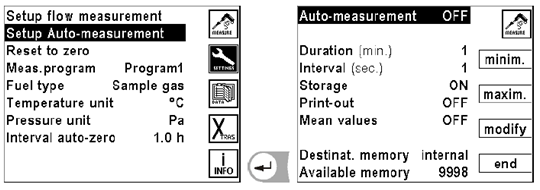

3.4．MGA5+煙氣分析儀自動測量程序

該功能用于按設置的時間間隔自動存儲數據，也可以選擇mean values平均值或瞬時值存儲。

DURATION 測試持續時間，*大為unlimited無時間限制，數據如果多，后數據覆蓋前數據。

INTERVAL :時間間隔，如果要配置自動打印機，時間要10分鐘以上。

ON為開啟該功能。

 從測量菜單按F2進入該功能選擇界面，如下。

3.5．MGA5+煙氣分析儀數據存儲和數據查看

在測量時，可以存儲當前測量數據，按F1。

在自動測量時，自動存儲數據。

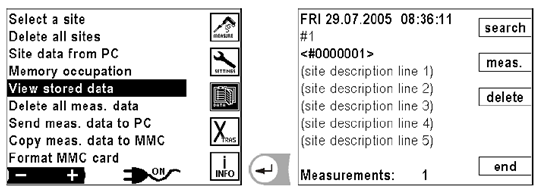

*直接的查看存儲的數據方式：

在測量界面按F3，選擇VIEW STORED DATA，在如下有圖中可以看到標記有時間的存儲數據，按左右鍵選擇你存儲的時間，按MEAS鍵*可以顯示存儲的數據。

當然，你也可以將所有數據發到PC機上查看。

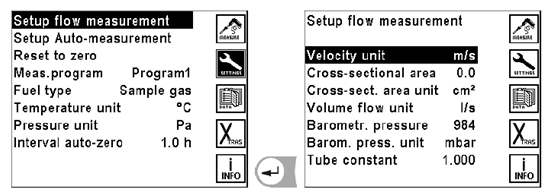

3.6．MGA5+煙氣分析儀流量測量

在MGA5+測量界面按F2進入。該菜單可以設置流速單位，煙道橫截面面積（用于計算體積流量），體積流量單位，以及皮托管系數。

測量流速時，需要配合采樣探管得到煙氣溫度，大氣壓力是儀器實際測量的。

3.7．MGA5+煙氣分析儀常用操作

以下工作需要在分析儀器上操作。

1．MGA5+的校準  operation –calibaration ---manual calibration ---分別校準零點、跨度和儀器自帶校準氣室

2．用MGA5+自帶的校準氣室查看儀器的測量

Maintenance---basic setting—measure cal.cell

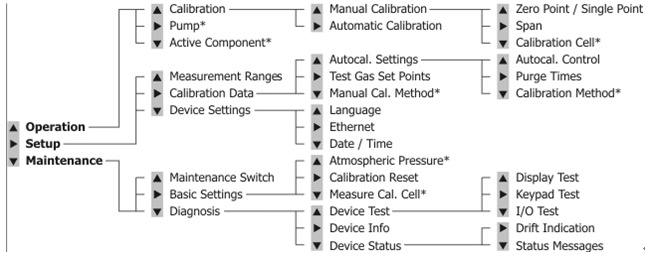

 整個分析主機的菜單流程如下：

3.8．MRU on –line view軟件使用

MGA5+軟件安裝后，做以下操作：

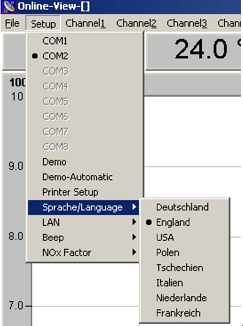

1．MGA5+選擇語言

2．MGA5+選擇COM口，根據具體計算機而定，可以一個口一個口嘗試，選擇一個口，按START，如果有數據傳輸過來，說明口正確。

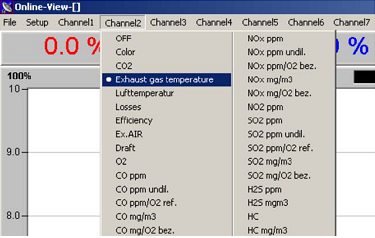

3．MGA5+設置通道名稱

軟件可以選擇8個通道，每個通道可以設置不同的參數

4．MGA5+顯示方式選擇

    根據你的習慣，可以選擇不同的顯示模式，常用LIST方式

5．開始測量，按START開始接受數據。

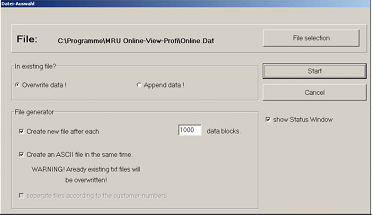

6．MGA5+文件存儲

    在測試開始時，建立一個文件，也可以在測試結束后，存儲。如果以LIST顯示，在*下面，顯示有SAVE FILE，點擊后可以存儲為EXCEL文件。

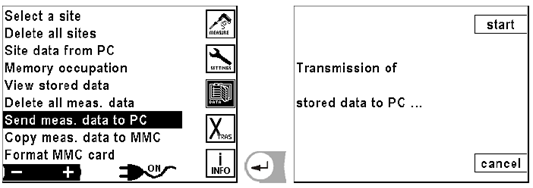

7．將MGA5+存儲的數據發送到軟件上

    在軟件FILE欄內選擇Transfer data from device，先建立一個文件名----按START，開始----儀器提醒The data transfer has to started at the measuring decvice.-----在主機上按下圖操作，點START。

四．MGA5+移動式煙氣分析儀使用注意事項以及日常維護

1．MGA5+煙氣分析儀配置有加熱采樣管線和采樣手柄，應注意以下問題：

加熱管線在儀器箱內放置時，不能硬折，避免管內加熱絲出現損傷，這樣會出現局部電阻增加，導致工作時局部溫度很高

測試時加熱管線盡量拉直，不要出現盤在一起或疊加在一起，這樣可能導致疊加部分溫度過高，燒毀保護護套

采樣受柄內部溫度為180度，請帶上防護套，防止燙傷

2．經常檢查過濾器

采樣手柄內有玻璃絨過濾器，儀器使用幾次以后，應拆開檢查一下存灰量，如果存灰量大，需要更換。如果只是清洗玻璃絨，可以里面用新的玻璃絨，前端用舊的玻璃絨

 儀器上面的精細過濾器為白色，如果顏色變深了，需要更換。具體可以看端面黑色滲透到什么程度。

3．MGA5+測試結束，采樣探管從煙道取出后，建議保持開機狀態5分鐘以上。目的是用新鮮空氣置換采樣管路內的水汽和高濃度的氣體，殘存水汽在環境溫度下可能冷凝，溶解了腐蝕性氣體的冷凝水會腐蝕金屬部件；高濃度的氣體殘留，會影響傳感器的使用壽命。

4．MGA5+如果長期不用，至少2個月開機一次，并給內部電池充滿電。

5．MGA5+ 1年需校準一次，如果使用頻次高，建議半年校準一次。
