管道防腐層檢測儀可以對埋地管道在非開挖狀況下進行檢測，對埋地管道的外防腐層的破壞情況評估、定位，同時對管道進行*定位、測深。

概述

2009年出品的DM內外業一體化管道防腐層檢測儀，解決了以往定位、數據采集與分析兩步走的工作消耗，提高了工作效率，減輕了工作強度。

工作原理

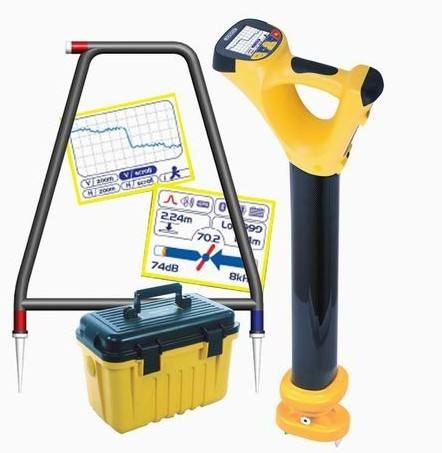

管道防腐層檢測儀一般由發射機、接收機和A字架組成，采用電磁場感應原理，由發射機輸送一個特殊電流信號到管道，用接收機接收管道傳送的這種電流信號，并對電流變化情況分析，實現對管道防護層絕緣性的評估，*后用A字架進行破損定點。

電流強度隨距離的增加而衰減，在管徑、管材、土壤環境不變的情況下，防腐層對地的絕緣性越好，則電流損失越少，衰減亦越小。反之，若防腐層損壞，如老化、脫落、絕緣性能越差，電流損失越嚴重，衰減也*越大，從而實現對防腐層破損狀況的評估。

管道防腐層檢測儀可以全面評估防護層的狀況，指導地下管道的維護和檢修，避免搶修中的盲目性。廣泛適用于石油、天然氣、煤氣、水、電纜等埋地管線的檢測，定期檢測長距離埋地輸送管線及城市埋地管網系統，確保城市大動脈的安全及正常運行。

埋地管線的腐蝕原因

主要有：土壤腐蝕、大氣腐蝕、生物腐蝕和雜散電流

管道腐蝕的危害

石油、天然氣、城市燃?xì)夂凸┧裙艿赖姆雷o(hù)層由于埋地時間長久而出現老化、發脆、剝離、脫落，如發生泄漏將造成不可估量的經濟損失與安全威脅。

主要功能

油氣管道防腐層絕緣性能評估和缺陷點*定位

重要管道防腐層的定期跟蹤檢測和安全評價

查找和定位管道搭接點、不明管道和分支管道

長輸管道的路徑定位和深度測量

新鋪管道涂層施工質量驗收

協助對缺陷故障進行分類

協助修復工作進行優先級排序和修復計劃

內外業一體化

DM全能型：點距和測點坐標測量，同時測量多頻電流，同時定位管道和缺陷點

DM現場測繪型：實時電流曲線，實時ACVG曲線

DM內外業一體化型：現場分析檢測數據，現場評估防腐層絕緣性能
