布氏硬度計原理：在直徑為 D(mm)的淬火鋼球上施加規定的載荷 P(公斤力)，壓入試樣表面如圖1，保持一定時間后，卸除載荷。用壓痕表面積 F 除所承受的平均壓力 P，所得之商(公斤/毫米2)表示布氏硬度值，符號為HB

產品概述

液壓式布氏硬度計是一種與美國產King布氏硬度計相同的便攜式儀器。儀器采用液壓原理，依靠手動操作方式施加試驗力。這種儀器是上*的采用3000kg試驗力，10mm球標準布氏試驗條件的便攜式硬 度計。試驗條件和測試精度符合國內外標準GB/T231.1、ISO6506、 ASTM E10。儀器可用于測試鑄件、鍛件、供貨狀態的鋼材、有色金屬及經過調質熱處理的半成品鋼鐵工件。 這是一種可以在車間使用的便攜式儀器，操作簡單，攜帶方便，可現場測試大型工件而不必取樣，可實現大型工件的逐件檢測。

原理

布氏硬度計的工作原理把一定直徑的鋼球，在一定試驗力作用下,以一定的速度壓入試樣表面,經規定的試驗力保持時間后卸除試驗力。以試樣壓痕球形表面積上的平均壓力來表示金屬的布氏硬度值。見上面工作原理圖示。

特點

*壓痕

采用3000kg試驗力，10mm球，壓出的壓痕可準確反映鑄鐵、鑄鋼、鍛件等粗大晶粒材料的真實硬度。測試后留下的*性壓痕可以在任何時間重復檢驗。

真實準確

按照真實的布氏硬度試驗原理測試，與臺式布氏硬度計原理相同，并非其他便攜式儀器(例如里氏硬度計)得到的失真較大的換算值。

測試*

試驗力校準精度為載荷的0.5%，硬度測試精度與臺式機相同。

任意方向

沒有方向限制，可用于任意方向上的測量：包括上面，下面，側面，倒置等。

分類

布氏硬度計

按可測試材料硬度值范圍分類有大載荷布氏硬度計、小載荷布氏硬度計;按操作自動化程度有手動轉塔布氏硬度計、自動轉塔布氏硬度計;按測試硬度值讀數顯示方式分類有電子布氏硬度計、數顯布氏硬度計、液晶屏電子布氏硬度計、電腦數顯布氏硬度計。

大型布氏硬度計

門式機架，大型可移動平臺，*大移動距離1000mm;試件測試高度*大可達950mm;主軸橫向移動距離500mm;目前是國內*大的布氏硬度計特別適用于測定大型金屬零件的布氏硬度

錘擊硬度計

原理

錘擊布氏硬度計依靠錘擊方式向鋼球施加試驗力，鋼球在錘擊力的作用下瞬間壓入試樣，在試樣上留下壓痕，測出壓痕直徑，查表，即可得到布氏硬度值。

特點

1. 錘擊布氏硬度計操作簡單，攜帶方便，不用取樣，試驗速度快，對試樣表面要求低。

2. 錘擊布氏硬度計采用布氏硬度試驗原理，將大直徑球壓頭壓入試樣表面，試驗面積較大，適于測試晶粒比較粗大的大型鑄鍛件。

3. 錘擊布氏硬度計結構簡單，價格較低，是一種比較廉價的儀器。

4. 錘擊布氏硬度檢測屬于沖擊式硬度試驗方法，鋼球的壓入瞬間完成，不能像標準布氏硬度試驗?zāi)菢?，讓試驗力保持若干秒的時間，讓壓痕處的金屬實現充分的塑性變形，因此，錘擊布氏硬度計的測試精度要比臺式布氏硬度計低。

5. 錘擊布氏硬度計盡管屬于精度較低的沖擊式硬度試驗方法，但是它又屬于在各種硬度試驗方法中精度較高的布氏硬度試驗，與其他沖擊式硬度試驗方法相比(例如：肖氏硬度計、里氏硬度計)。對試驗結果的影響因素比較少，試驗結果比較穩定，測試值比較可靠。

6. 錘擊布氏硬度計同臺式布氏硬度計相同，測試后會在工件上留下一個在任何時候都可以重復檢驗的布氏硬度壓痕，當對試驗結果有懷疑或供需雙方發生分歧時可以再次檢驗布氏壓痕。這一點要優于里氏硬度計。

7. 錘擊布氏硬度計要使用消耗品，每次測試都要有一定的成本，普通錘擊硬度計的消耗品是條形布氏硬度塊，一個硬度塊可以用幾十次。剪銷錘擊硬度計的消耗品是剪 銷，每次測試消耗一支剪銷。錘擊布氏硬度計每次試驗的成本平均是幾毛錢。鑒于錘擊布氏硬度計主要用于測試大中型工件，這樣的成本一般可以接受。

優點

布氏硬度試驗的優點是其硬度代表性好，由于通常采用的是10mm直徑球壓頭，3000Kg試驗力，其壓痕面積較大，能反映較大范圍內金屬各組成相綜合影響的平均值，面不受個別組成相及微小不均勻度的影響，因此特別適用于測定灰鑄鐵、軸承合金和具有粗大晶粒的金屬材料。它的試驗數據穩定，重現性好，精度高于洛氏，低于維氏。此外布氏硬度值與抗拉強度值之間存在較好的對應關系。

布氏硬度試驗的特點是壓痕較大，成品檢驗有困難，試驗過程比洛氏硬度試驗復雜，測量操作和壓痕測量都比較費時，并且由于壓痕邊緣的凸起、凹陷或圓滑過渡都會使壓痕直徑的測量產生較大誤差，因此要求操作者具有熟練的試驗技術和豐富經驗，一般要求由專門的實驗員操作。

布氏硬度計壓頭:

通常分為Φ2.5mm,Φ5mm,Φ10mm,和Φ1mm四種

測試范圍

便攜布氏硬度計與King布氏硬度計相同，出廠時可根據用戶要求選擇500kg、750kg、1000kg、1500kg、3000kg試驗力，選擇5mm、10mm球壓頭，可測試鋁合金、銅、銅合金、鋼、鐵等常見金屬材料。

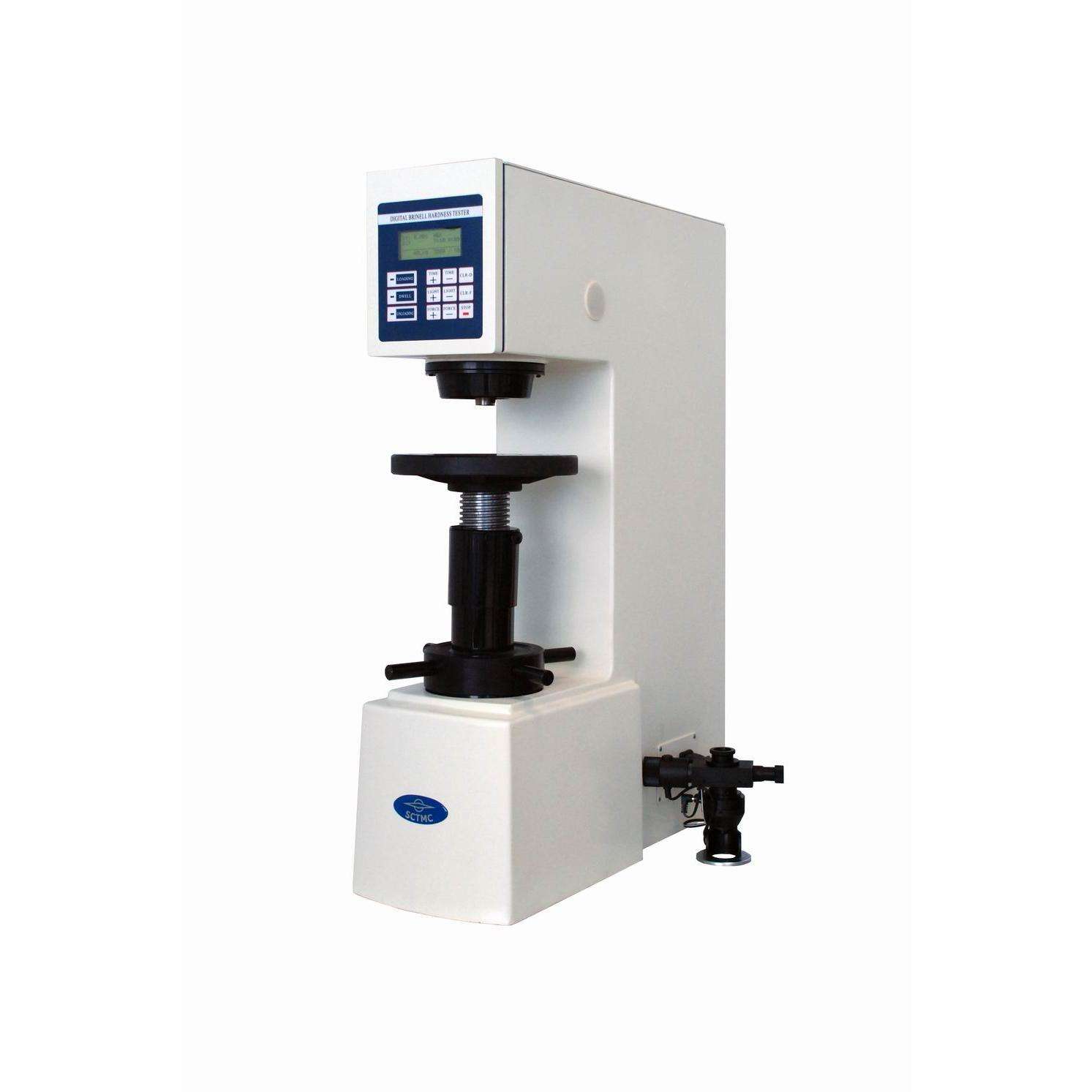

臺氏布氏硬度計(時代歐普)

布氏硬度(HB)：是以一定的試驗力如：187.5kg250kg3000kg等載荷把用一定直徑的鋼球或硬質合金球壓入材料表面，保持一段時間，去載后，負荷與壓痕面積之比值，即為布氏硬度值(HBSHBW)，單位為N/mm2。布氏硬度計,適合測量鑄鐵等高硬度材料的工件。在鋼管標準中，布氏硬度用途*廣，往往以壓痕直徑d來表示該材料的硬度，既直觀又方便。

故障排除

1、測定的硬度值與標準硬度塊示值不一致

造成這種故障的原因及排除方法：

(1)硬度計安裝不水平，應將硬度計調至水平;

(2)鋼球表面不光潔或直徑超過允差，應用千分尺挑選合格的鋼球換上;

(3)壓痕測量裝置誤差偏大，應調整壓痕測量裝置的允許誤差，使其≤±0.5%;

(4)砝碼不能垂直放置，砝碼與硬度計后蓋擦靠，應檢查吊環是否掛在重點刀刃上，吊架吊桿是否平直，否則應將吊環掛于重點刀刃上，校直吊架吊桿;

(5)主軸與試臺平臺垂直度，主軸軸線與升降絲桿軸線同軸度超差，應分析視其情況進行主軸與試臺平臺垂直度、主軸軸線與升降絲桿軸線同軸度的調整。

2、載荷誤差超過±1.0%或不穩定

造成這種故障的原因及排除方法：

(1)力點刀刃松動，應調整力點刀刃并擰緊;

(2)力點刀刃和支點的磨損會不同程度地增加載荷誤差，應研修刀刃;

(3)載荷杠桿上的調整塊位置不適當，可根據情況向前或向后移動，調整合適后固定緊;

(4)壓縮彈簧銹蝕，增大了與壓軸、主軸襯套的磨擦，應清洗生銹部位并上防護油或更換之。

(5)加荷不平穩，有沖擊振動現象，應排除引起不平穩的因素。

3、按鍵開關按下，硬度計不動作，但有嗡嗡的電流聲

此種故障原因為電機缺相，應檢查電源是否正常，電源插頭是否插好，電纜線是否有斷路，電源開關是否完好，電機接線是否接牢，電機線圈是否燒壞一組以及換向開關觸點接觸是否良好等，應視其情況分別予以排除。

4、加荷速度不能控制在規定的時間內

加荷速度過快或過慢，主要是減速器用油粘度過小或過大，應清洗減速器，并更換減速器用油

5、硬度計反復加卸載荷

造成這種故障的原因及排除方法：(1)按鍵開關頂桿過長，轉向開關A、B觸點與A1、B1觸點不能脫開，應調節頂桿長度并固定之;(2)換向開關安裝位置不當，活動擋板不能觸動換向開關上的銷子，造成換向開關不換向，應調整換向開關的安裝位置。

6、硬度計載荷全部加上時停機

此種故障原因為換向開關接觸點有燒傷、燒蝕現象，造成接觸點接觸不良，應對接觸點加以清理打磨或更換新的換向開關。

應用

布氏硬度計主要用于組織不均勻的鍛鋼和鑄鐵的硬度測試，鍛鋼和灰鑄鐵的布氏硬度與拉伸試驗有著較好的對應關系。布氏硬度試驗還可用于有色金屬和軟鋼，采用小直徑球壓頭可以測量小尺寸和較薄材料。布氏硬度計多用于原材料和半成品的檢測，由于壓痕較大，一般不用于成品檢測。

布氏硬度試驗條件的選擇如同洛氏硬度試驗關于標尺的選擇一樣，布氏硬度試驗也要遇到試驗條件的選擇問題，即試驗力F和壓頭球直徑D的選擇。這種選擇不是任意的，而是要遵循一定的規則，并且要注意試驗力和壓頭球直徑的合理搭配，應用起來比洛氏硬度試驗略顯復雜。
