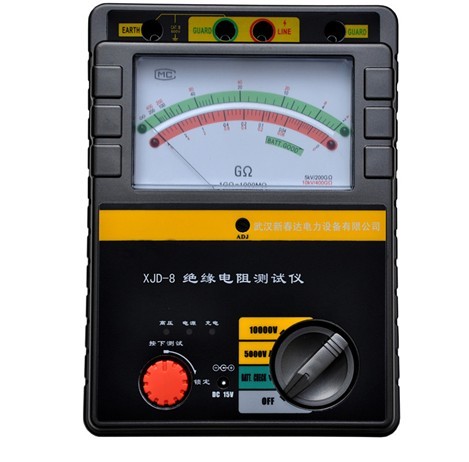

現在我來為大家簡單介紹一下兆歐表：它是測量兆歐姆數量級電阻值的儀表，應用于電測和計量。數字兆歐表的出現是兆歐表智能化的衍變，主要用于電力、通信、鐵路等部門的測量。

兆歐表又稱搖表。它的刻度是以兆歐(MΩ)為單位的。兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多(每種機型有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

儀表工作原理

DMG2670數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

基本參數

測試電壓直流 25，50，100，250，500，1000V

測量量程25～50V：2MΩ～200MΩ,3檔量程

　　      100～250V：2MΩ～2000MΩ,4檔量程

　　      500～1000V：2MΩ～4000MΩ,4檔量程

精度±2%rdg. ±5dgt.(25～100V的測試電壓：0～20.00MΩ)

　　(250V測試電壓，0～100.0MΩ)(500～1000V的測試電壓，

　　0～999MΩ)

　　±5%rdg.(25～50V的測試電壓：19.0～200.0MΩ) (100V的測試電壓：19.0～2000MΩ) (250的測試電壓：100.1～2000MΩ) (500～1000V的測試電壓：1000～4000MΩ)

響應時間快速：小于0.7秒，慢速：小于1.5秒(在手動量程下)

采樣率快速：10次/秒，慢速：1次/秒

功能比較功能：判斷通過或失敗

測試定時功能：0.5～99秒

延時定時功能：0.1～99秒

顯示液晶顯示器

電源供應100～240V AC，(50/60Hz)

體積及重量215寬×61高×213厚mm，1.1kg

附件電源線(1)

絕緣測試儀/數字兆歐表選件：

遠程控制箱或測試線 (不能單獨使用，測量時需要選用測試冶具或探頭)9185 測試線 85 cm長 9294 測試探頭 (已包括) 約1.2m 長 9299 開關探頭 80 cm (31.5 in) 長 打印機9442 打印機 9443-02 交流電源轉換器 適用于 9442, EU 9443-03交流電源轉換器 適用于 USA, 適用于 9442 打印機 9444 連接電纜 (用于9442打印機) 1196 記錄紙 (25m，10卷/盒，用于9442) PC通訊器9637 電纜 9pin-9pin，1.8m長 9638 電纜 9pin-25pin，1.8m長 其他選件*9094 信號輸出線 1.5m長

選件

遠程控制箱或測試線 (不能單獨使用，測量時需要選用測試冶具或探頭)

9185 測試線 85 cm長

9294 測試探頭 (已包括) 約1.2m 長

9299 開關探頭 80 cm (31.5 in) 長

打印機

9442 打印機

9443-02 交流電源轉換器 適用于 9442, EU

9443-03交流電源轉換器 適用于 USA, 適用于 9442 打印機

9444 連接電纜 (用于9442打印機)

1196 記錄紙 (25m，10卷/盒，用于9442)

PC通訊器

9637 電纜 9pin-9pin，1.8m長

9638 電纜 9pin-25pin，1.8m長

其他選件

9094 信號輸出線 1.5m長

特點

1.輸出功率大、帶載能力強，抗干擾能力強。

2.本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。

3.不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。

4.本表輸出短路電流可直接測量，不需帶載測量進行估算。
