testo350煙氣分析儀技術規范

來源：愛儀器儀表網 發布時間：16-12-01 15:57 作者：ai1718 瀏覽次數：465 分類：技術文章

testo 350 是為分析工作開發的一款便攜式煙氣分析儀。此儀器由手操器（顯示讀數和控制分析箱用控制器）和分析箱（測量?jī)x器）構成。使用插接式觸頭、數據總線電纜或藍牙 ? （選配），將手操器與分析箱相連。

testo 350 設計用于以下任務和用途：

? 對工業用窯爐系統（煉油廠、發電廠）的維護/調整；

? 排放控制和檢查，是否符合排放規定；

? 工業區域內燃燒器/鍋爐的維護和組裝；

? 對燃?xì)廨啓C(jī) / 固定式工業用發動機進行測量。

testo 350-S 不得用作以下用途：

?進行長期測量；

?作為安全（報*）儀器。

藍牙 ? 選項只可在機型獲得批準的*內使用。

2.testo350煙氣分析儀技術數據

2.1.認證和許可

正如在符合性證書中所聲明的那樣，本產品符合歐盟 2004/108/EC指令。

這一產品獲得 TüV 批準。

2.2.藍牙 ? 模塊（選配）

?藍牙 ? 型號：BlueGiga WT 11

?藍牙 ? 產品說明：WT 11

?藍牙 ? 標識：B01867

?藍牙 ? 公司代碼：10274

證書

歐盟*

比利時（BE）、保加利亞（BG）、丹麥（DK）、德國（DE）、愛沙尼亞（EE）、芬蘭（FI）、法國（FR）、希臘（GR）、愛爾蘭（IE）、意大利（IT）、拉脫維亞（LV）、立陶宛（LT）、盧森堡（LU）、馬耳他（MT）、荷蘭（NL）、奧地利（AT）、波蘭（PL）、葡萄牙（PT）、羅馬尼亞（RO）、瑞典（SE）、斯洛伐克（SK）、斯洛文尼亞（SI）、西班牙（ES）、捷克共和國（CZ）、匈牙利（HU）、英國（GB）、塞浦路斯共和國（CY）。

歐洲自由貿易聯盟*

冰島、列支敦士登、挪威和瑞士。

其他*

美國、加拿大、土耳其、哥倫比亞、薩爾瓦多、烏克蘭、委內瑞拉、厄瓜多爾、日本。

來自 FCC（美國聯邦通信委員會）的信息

包含 FCC 編號：QOQWT11

?第 15 部分，標簽要求；

?這一設備符合 FCC 準則中的第 15 部分的要求；

?調試遵守以下兩個條件：

這一儀器不得產生任何具有危險性的干擾，且這一儀器必須能接收干擾，即使干擾對儀器的運行有著不利的作用。

改動

FCC 要求，必須告知使用者，未經德圖公司明確批準而對裝置進行任何改動和更改，則用戶使用這一裝置的權利即告失效。

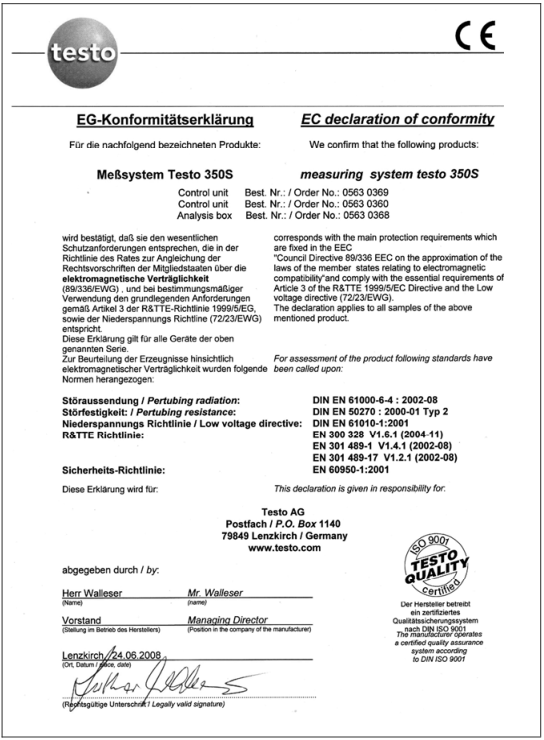

2.3.符合性證書

testo350煙氣分析儀技術規范-1

2.4.量程和分辨率

分析箱
測量參數	量程	分辨率
O ₂	0…25Vol.%	0.01Vol.%
CO，氫氣補償	0…10000 ppm	1 ppm
COlow，氫氣補償	0…500 ppm	0.1 ppm
NO	0…4000 ppm	1 ppm
NOlow	0…300 ppm	0.1 ppm
NO ₂	0…500 ppm	0.1 ppm
SO ₂	0…5000 ppm	1 ppm
H ₂ S	0…300 ppm	0.1 ppm
CO ₂ （IR）	0…50Vol.% （0…25Vol.%0.1% Vol.% （> 25Vol.%）	0.01Vol.%
HC ^{1 2}	天然氣：100…40000 ppm 丙烷：100…21000 ppm 丁烷：100…18000 ppm	10 ppm 10 ppm 10 ppm
壓差 1	-40…40 hPa	0.01 hPa
壓差 2	-200…200 hPa	0.1 hPa
NTC（*安裝）	-20...50 ℃	0.1 ℃
*壓力，安裝了紅外傳感器時可選	600…1150 hPa	1 hPa
流速	0…40 m/s	0.1 m/s
K 型（NiCr-Ni）	-200...1370 ℃	0.1 ℃
S 型（Pt10Rh-Pt）	0...1760 ℃	1 ℃

檢出限：50 ppm

所測煙氣中的烷類氣體必須低于爆炸下限

2.5.精度和響應時間

分析工具箱
測量參數	精度	響應時間
O ₂	±0.2Vol.%	< 20 秒（t95）
CO，氫氣補償	±10 ppm（0…199 ppm）讀數的±5%（200…2000 ppm）讀數的±10%（剩余量程）	< 40 秒（t90）
COlow，氫氣補償	±2 ppm（0…39.9 ppm CO）讀數的±5%（剩余量程）	< 40 秒（t90）
NO	±5 ppm（0…99 ppm）讀數的±5%（剩余量程）	< 30 秒（t90）
NOlow	±2 ppm（0…39.9 ppm）讀數的±5%（剩余量程）	< 30 秒（t90）
NO ₂	±5 ppm（0…99.9 ppm）讀數的±5%（剩余量程）	< 40 秒（t90）
SO ₂	±5 ppm（0…99 ppm）讀數的±5%（剩余量程）	< 30 秒（t90）
H ₂ S	±2 ppm（0…39.9 ppm）讀數的±5%（剩余量程）	< 35 秒（t90）
CO ₂ （IR）	±0.3Vol.% ± 讀數的 1 % （0…25Vol.%） ±0.5Vol.% ±讀數的 1.5%（剩余量程）	< 10 秒（t90）加熱時間：< 15分鐘
HC	±400 ppm（100…4000 ppm）讀數的±10%（剩余量程）	< 40 秒（t90）
壓差 1	±0.03 hPa（-2.99…2.99 hPa）讀數的±1.5%（剩余量程）
壓差 2	±0.5 hPa（-49.9…49.9 hPa）讀數的±1.5%（剩余量程）
*壓力	±10 hPa
K 型（NiCr-Ni）	±0.4 ℃（-100 ... 200 ℃） ±1 ℃（剩余量程）
S 型（Pt10Rh-Pt )	±1 ℃（0...1760 ℃）
通過*性安裝的 NTC，測量助燃空氣（VT）	±0.2 ℃（-10…50 ℃）±3 ℃ 偏移

2.6.各插槽的量程擴充（選配）

測量參數	量程（稀釋后）	精度 ³	分辨率
CO，氫氣補償	0…400000 ppm	讀數的±2%	1 ppm
COlow，氫氣補償	0…20000 ppm	讀數的±2%	0.1 ppm
SO ₂	0…200000 ppm	讀數的±2%	1 ppm
NOlow	0…12000 ppm	讀數的±2%	0.1 ppm
NO	0…160000 ppm	讀數的±2%	1 ppm
HC ^{4 5}	天然氣：100…40000 ppm 丙烷：100…21000 ppm 丁烷：100…18000 ppm	讀數的±2%	10 ppm 10 ppm 10 ppm

此處注明了需要疊加到未稀釋時測量不*性上的額外測量不*性。

檢出限：50 ppm。

所測煙氣中的烷類氣體必須低于爆炸下限。

2.7.新風閥（選配）

對所有傳感器進行稀釋?zhuān)♂屜禂?shù) 5。

測量參數	量程	精度 ^{6 7}
CO，氫氣補償	2500…50000 ppm	讀數的± 5% （-150…0hPa）
COlow，氫氣補償	500…2500 ppm	讀數的± 5% （-100…0hPa）
NO ₂	500…2500 ppm	讀數的± 5% （-50…0hPa）
SO ₂	500…25000 ppm	讀數的± 5% （-100…0hPa）
NOlow	300…1500 ppm	讀數的± 5% （-150…0hPa）
NO	1500…20000 ppm	讀數的± 5% （-100…0hPa）
H ₂ S	200…1500 ppm	讀數的± 5% （-100…0hPa）
HC ^{8 9}	天然氣：500…40000 ppm 丙烷：500…21000 ppm 丁烷：500…18000 ppm	讀數的± 5% （-100…0hPa）
CO ₂ （IR）	顯示屏上不顯示讀數。	-

此處注明了需要疊加到未經稀釋時測量不*性上的額外測量不*性。

精度數據在所列壓力范圍（探頭*的壓力）內方才有效。

檢出限：50 ppm。

所測煙氣中的烷類氣體必須低于爆炸下限。

2.8.其他儀器數據

testo350煙氣分析儀
特性	數據
環境溫度	-5 ℃…45℃ 短期（*長 5 分鐘）：輻射熱 80 ℃（比如，高溫排氣點的熱輻射）
環境壓力	600…1100 mbar（*壓力）
環境濕度	5…95 %rF
存放和運輸溫度	-20 到 50 ℃
保護等級	IP40
質量保證	煙氣分析儀：12 個月（不包括易損件） CO-, COlow- ,NOlow-, H 2 S-, HC 傳感器：6個月氧氣傳感器：6 個月一氧化氮傳感器：6 個月（過濾器壽命可達*高 120000 ppm）二氧化碳（紅外）傳感器：6 個月煙氣探頭：6 個月熱電偶：6 個月充電電池：6 個月
質量保證條件	質保條件：參見以下網站 www.testo.com/warranty

手操器
特性	數據
電源	鋰離子充電電池分析箱電源適配器
電池充電時間	7 小時（通過電源適配器）14 小時（通過 CAN 接口）
充電電池使用時間	大約 5 小時（顯示屏開啟，藍牙 ? 關閉）
內存	250,000 條測量讀數
外殼材料	PC、TPE
重量	440 g
顯示屏	圖形顯示屏，240 x 320 像素
外形尺寸	88 x 38 x 220 mm

分析箱
特性	數據
電源	通過充電電池：鋰離子充電電池交流電源（標配）：100V AC/0.45A -240V AC/ 0.2A （50-60Hz）直流電源（可選） 11V…40V DC/1 - 4A
電池充電時間	< 6 小時
電池使用時間	2.5 小時（使用氣體冷卻器和紅外模塊）/4.5 小時（不使用氣體冷卻器和紅外模塊）
外形尺寸	330 x 128 x 438 mm
外殼	ABS URL 94V0
重量	4800 g（完全組裝）
內存	250000 次測量讀數
煙氣超壓	*大 50 hPa
負壓	*大 300 hPa
泵的體積流量	1 升/分鐘（受控），標準升 ±0.1 升/分鐘
軟管長度	*大 16.2 m（可連接 5 根延長軟管）
煙氣稀釋	新鮮空氣或氮?dú)?
煙氣灰塵負荷	*大 20 g/m3
濕度負荷	測量輸入處*大 70° Ctd
USB 接口	USB 2.0
觸發脈沖輸入	電壓：5...12 V（側降或側升）
脈沖持續時間：	>1 s
負荷：	5 V/大 5 mA，12 V/大 40 mA
藍牙 ? 選項	1 級模塊（在開放區域內達到 < 100 m）

具體詳細信息請查看：德國TESTO（德圖） testo350煙氣分析儀
