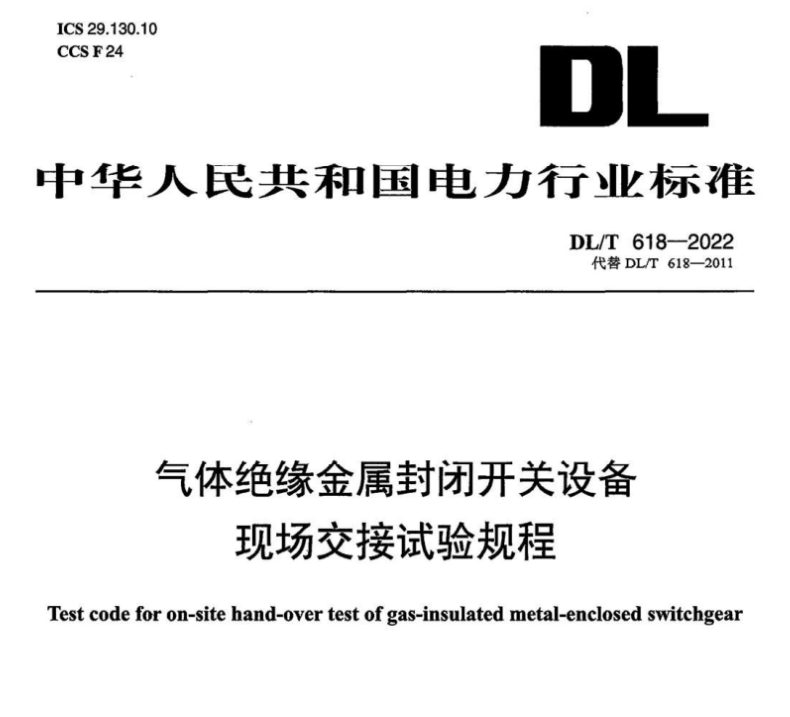

北京康高特儀器設備導讀：DL/T 618—2022《氣體絕緣金屬封閉開關設備現場交接試驗規程》適用于新建和擴建的額定電壓40.5kV及以上全部或部分采用絕緣氣體作為介質GIS的現場交接驗收試驗。相比DL/T 618—2011新修改了哪些內容，讓我們一起來看看！

新的規程針對DL/T 618—2011中的“主回路電阻測量”“元件試驗”“SF6氣體的驗收試驗”“SF6氣體濕度測量”“主回路絕緣試驗”“局部放電測量”等章進行了重點修訂。在充分反映電力用戶要求的基礎上，規范GIS設備現場交接試驗項目和試驗要求。

具體修訂內容

l “范圍”中電壓等級由“72.5kV及以上”修改為“40.5kV及以上”。

l 增加“術語和定義”一章，增加放電定位、混合氣體、SF6/N2混合比、老煉試驗的術語和定義。

l “外觀檢查”中增加“氣體密度繼電器應具備不需從GIS上拆卸而校驗的功能，帶阻尼的密度表內，阻尼油中不應有凝固或雜質”）。

l “外觀檢查”中增加“檢查伸縮節的狀態，應根據生產廠家提供的‘伸縮節伸縮量-環境溫度’對應技術參數等資料進行調整和驗收”。

l “主回路電阻測量”中修改“測試電流不小于100A”為“測量電流不應小于300A”。修改后的內容如下：

6主回路電阻測量

6.1主回路電阻測量應采用直流壓降法，GIS 設備的測量電流不應小于 300A。

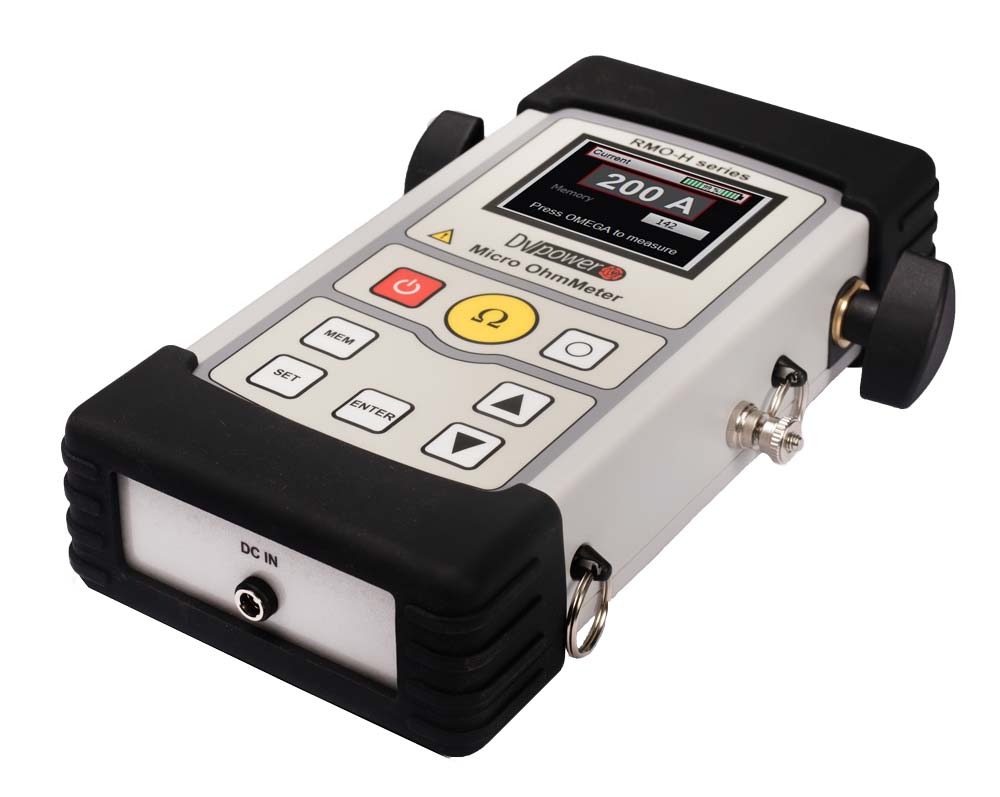

康高特所代理的瑞典DV power的RMO-H 300A手持式大電流微歐計儀恰好滿足修改后規程的要求，可以測試包括敞開式及GIS斷路器的回路電阻，鐵路或地鐵車架和鐵軌之間電阻，測試金屬材料表面電阻等，適合任何涉及微歐計的測試場景。

l “主回路電阻測量”中增加“GIS主回路電阻測量應在GIS安裝完畢且充入額定壓力絕緣氣體后開展”。

l “主回路電阻測量”中“制造廠應提供每個元件或每個單元主回路電阻的控制值Rn（Rn是產品技術條件規定值）和出廠實測值”修改為“應按制造廠提供的每個元件或每個單元主回路電阻的技術條件規定值Rn（不超過型式試驗測試值的20%）”。

l “主回路電阻測量”中增加“間隔之間的回路電阻無出廠實測值時，制造廠應提供規定值及其理論計算過程。間隔及母線導電回路電阻測試方法見附錄A”。

l “SF6氣體的驗收試驗”修改為“絕緣氣體驗收試驗”，SF6氣體驗收要求按照GB/T 12022修訂，并補充SF6/N2混合氣體驗收試驗要求。

l “SF6氣體濕度測量”修改為“充入GIS內部氣體的質量檢測”，分情況明確GIS*終充入氣體壓力下檢測水含量的靜置時間，增加SF6氣體純度標準，增加SF6/N2混合氣體濕度允許標準。

l “氣體密封性試驗”中“抽真空檢漏：當試品抽真空到真空度達到113Pa”修改為“抽真空檢漏。當試品抽真空到真空度133Pa”，定性檢漏儀推薦使用靈敏度修改為“不低于1μL/L的氣體檢漏儀”，檢漏移動速度“不大于2.5mm/s”修改為“不大于25mm/s”，“定量檢漏”中增加“應在充氣到額定氣壓6h后，對被檢設備的密封面進行包扎”等要求。

l “氣體密封性試驗”中“定性檢漏”中增加“視頻成像檢漏”。

l “氣體密封性試驗”中增加“檢測泄漏的儀器儀表應具有有效的計量檢定或校準證明”。

l “氣體密封性試驗”的“定量檢漏”中刪除“也可對每個密封部位進行包扎，歷時5h后，測得的SF6氣體含量（體積分?jǐn)?shù)）不大于15μL/L為合格”。

l “斷路器機械特性試驗”中“合閘速度、分閘速度等參數”修改為合、分閘行程曲線等參數，增加對帶有合閘電阻的斷路器機械特性試驗的要求。

l “主回路絕緣試驗”修改現場試驗電壓值。

l “主回路絕緣試驗”增加“應在全部常規試驗、調試、傳動結束后進行”。

l “主回路絕緣試驗”增加各電壓等級設備老煉及交流耐壓試驗加壓程序示意圖。

l 刪除了“主回路絕緣試驗”中的“進行重復試驗。如果該設備或氣隔還能經受規定的試驗電壓，則該放電為自恢復放電，認為耐壓試驗通過；如果重復試驗失敗，則耐壓試驗不通過，應進一步檢查”。

l “局部放電測量”增加特高頻和超聲波局部放電檢測步驟、結果分析內容。

l 刪除了原“附錄A（資料性附錄）關于現場絕緣試驗技術和實施方法的建議”。

l 增加“附錄A（資料性）GIS間隔及母線導電回路電阻測試方法”。

l 增加“附錄B（資料性）現場耐壓試驗設備”。
