北京康高特儀器設備導讀：特高壓設備的穩定運行，離不開絕緣油的可靠性能。近日，康高特工程師奔赴某地特高壓換流站，使用Megger OTD絕緣油介損測試儀展開現場測試，全面升級安全高效新體驗！

OTD全自動絕緣油介損測試儀是用于測量介損、電阻率和介電常數的油測試儀器。它是一套全自動的、由外接電源供電的裝置，可對礦物油、酯油和硅絕緣油等各種油進行測試。

硬核設備加持，測試*高效

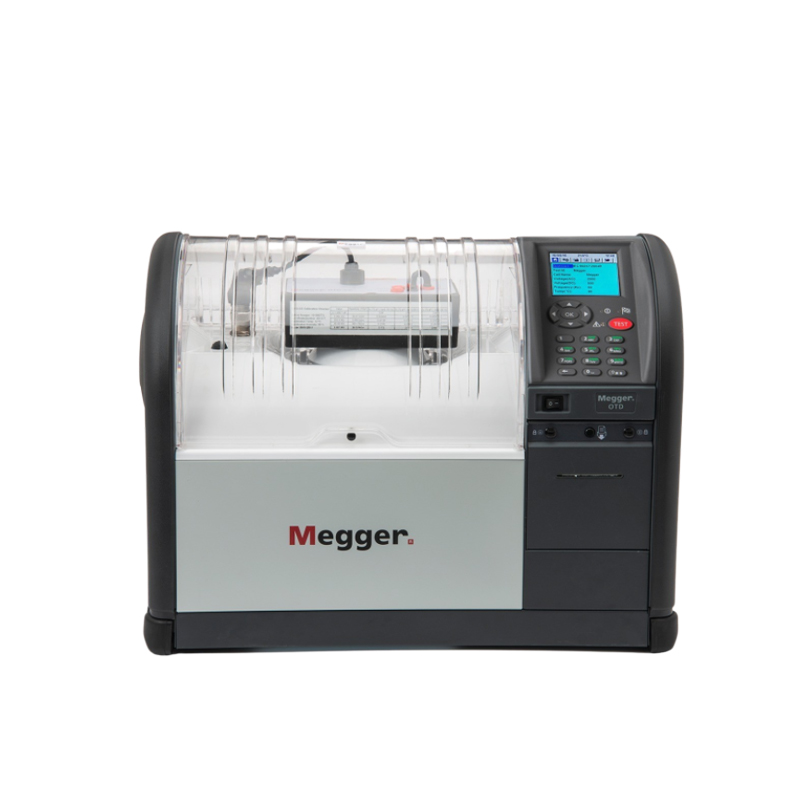

    此次測試使用的 Megger OTD 油介損測試儀，其采用一體化集成的測試模塊，能實現對絕緣油介損因數、電阻率和介電常數的高精度測量，為判斷油液狀態提供*數據。

在介損測量上，借助變頻抗干擾技術，施加 2000V交流電壓，通過傅里葉變換數字濾波分析復電容，計算介質損耗因數，*評估絕緣油的老化程度。

電阻率測量，輸出 500V直流電壓，測量油樣在高溫下的電阻值。    介電常數測量通過精密測試容器（空杯電容量 70pF），測量油樣在交流電場下的電容變化，直觀反映油液絕緣性能。

    為確保測試順利進行，康高特工程師在測試準備階段做足了功夫，每一個細節都展現著讓測試更簡單的使命。測試容器安裝時，油杯組裝過程中嚴格避免內外電極接觸任何雜質，防止數據偏差。探頭插入測試容器頂部確保密封良好，排油管連接規范，末端接入廢液桶。

接地要求也毫不含糊，儀器接地端子通過低電阻地線可靠接地，測試容器金屬外殼與儀器共地，從基礎上保障測試的準確性。

這些細致的準備工作，為后續測試的順利開展奠定了堅實基礎，讓客戶無需為繁瑣的準備流程費心。

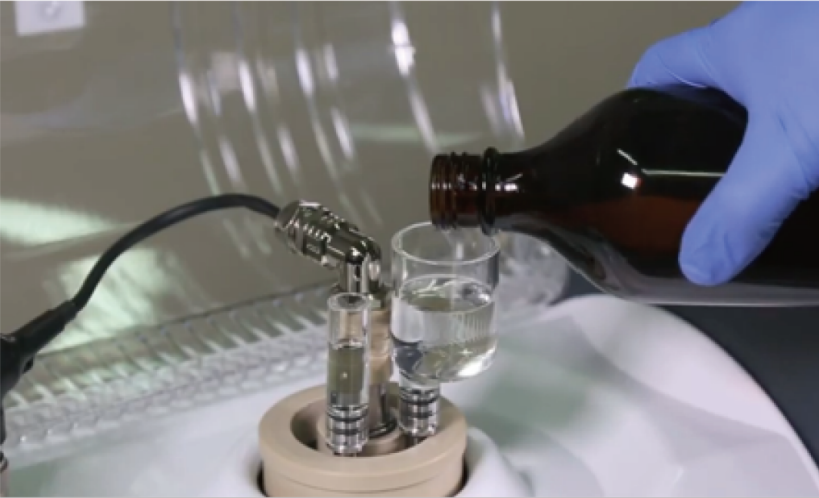

    油樣測試時，安裝好測試容器、注入油樣、設置測試 ID，點擊 “測試” 按鈕，儀器便自動執行加熱、升壓、測量流程。測試結果自動保存，通過 USB接口可輕松下載至軟件生成報告編號。

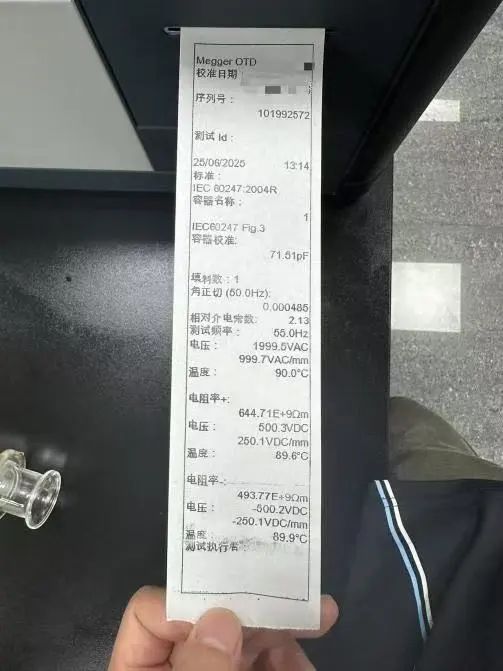

本次測試的絕緣油介損因數、電阻率和介電常數均符合標準要求，油液絕緣狀態良好，可繼續使用。
