絕緣電阻表，是用于測量絕緣電阻、導通性、電壓及電阻的電子式絕緣電阻表，其單位是兆歐，所以又被人們稱之為兆歐表。根據電壓的不同，絕緣電阻測量電壓有500及1000V兩個檔位，同時包含600V AC/DC電壓測量功能，可自動探測并*顯示被測電路電壓值。對于額定電壓為380V和220V的設備和線路，選用500V的絕緣電阻表。對于額定電壓為500V及以上的設備或線路，選用1000V或2500V絕緣電阻表。

一、絕緣電阻表的測量方法

1.接線方法

   當用絕緣電阻表測量線路絕緣電阻時，L柱接線路導線，E柱接地。測量電動機繞組對地絕緣電阻時，L柱接電動機繞組引線，E柱接電動機外殼；如栗要測繞組之間的絕緣電阻 時，則將L,E兩柱分別接在兩個繞組的導線上。測量電纜對地絕緣電阻時，L柱接電纜芯線，E柱接電纜外表，G柱接電纜絕緣層上。

2.測試方法

   測量時，應使絕緣電阻表放平穩，搖動發電機手柄時，速度應由慢到快，當轉速達到120r/min時, 經1min指針基本穩定后，再行讀數。若在搖動手柄時，發現表針指,*不可再搖，以兔燒壞儀表線圈。

3.測量后

   要等絕緣電阻表停止轉動并將被測物充分放電后，方可用手觸摸設備和拆除儀表接線，以免觸電。

二、絕緣電阻表操作注意事項

1.選擇絕緣電阻表的電壓等級應與被測物的耐壓水平相適應，以免被測設備的絕緣被擊穿。

2.嚴禁搖測帶電設備的絕緣電阻。

3.嚴禁在有人工作的線路上逬行搖測絕緣電阻。雷電時嚴禁 逬行搖測工作。

4.在帶電設備附近，搖測絕緣電阻時，人員與表計選擇的位 置應合適，與帶電設備保持安全距離以防絕緣電阻表的測量引線碰觸帶電部分。

注：在測量之前一定要弄清楚被測量物的額定電壓，選擇適當?shù)?a href='http://www.tianyi777.com/tongyi.html'>絕緣電阻表，較高或者較低都會引發一些問題。

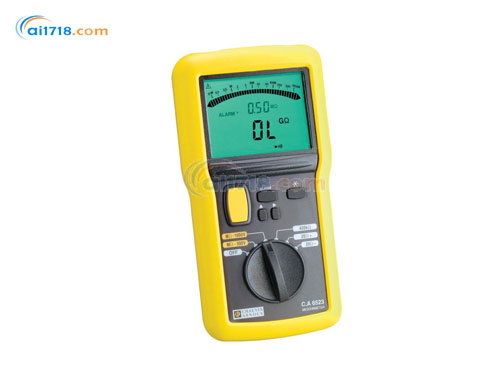

附愛儀器儀表網熱賣產品：法國CA6523絕緣電阻表
