IEC 60270 標準對局部放電的定義是，“局部放電是導體之間絕緣的部分擊穿，這個位置可以是靠近導體的，也可以是不靠近導體的”，局部放電現象的存在會對液體和固體絕緣系統造成不可逆的損傷。

高壓設備絕緣擊穿之前通常都會發生 PD 現象， 高壓設備絕緣 擊穿會導致費用高昂的停運與維修。所以多年以來發電機、電動機、變壓器、開關和電纜都要進行局部放電測試。

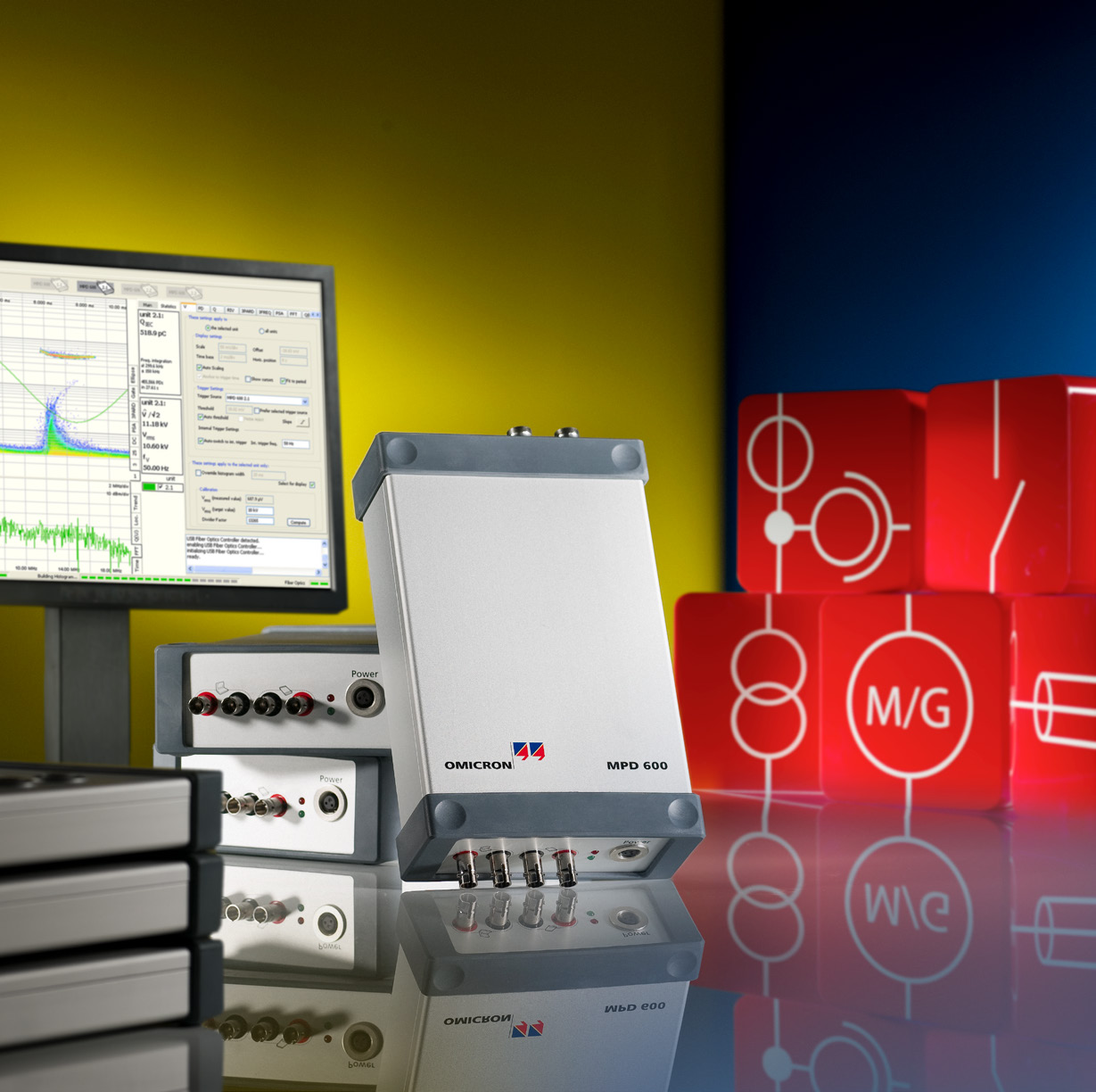

對 PD 現象進行檢測與分析的準確的測量裝置是現代質量保證體系的重要基礎。MPD 600完全滿足電力測試相關標準的要求，并且還具有許多其它功能強大的分析工具。

電力檢測行業的“保時捷”——OMICRON集團

OMICRON注重儀器的創新性及智能性，與傳統企業的黑白灰三色儀器相比，OMICRON大膽采用紅藍為主色調。色彩鮮艷活潑，給人以強烈的色彩沖擊，在現場操作使用中更容易準確定位儀器的位置，不與周圍環境相混合；同時不給人沉悶單調之感，減少儀器使用中的疲勞程度。

同時OMICRON*的分析軟件，不僅擁有強大的分析功能更具備超高的智能性，無需知識也能使用。

多管齊下，更有效抗干擾

1> 光學隔離

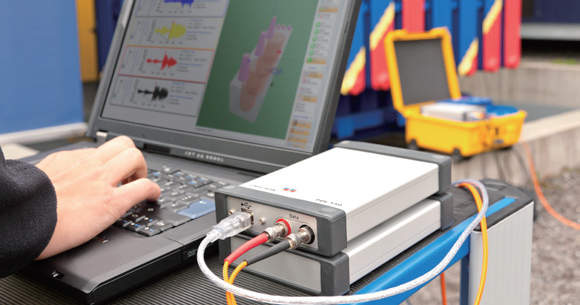

獨特的高速光纖網確保了各數據采集單元與 PC 控制器之間的 完全電氣隔離。這*大限度地避免了對地形成環路、 減少了干擾并使系統具有更高的靈敏度 (更好的信噪比)。

2> 全數字化濾波

傳統方式的模擬濾波被數學算法所取代。 所以不會有老化效應， 也不會隨時間和溫度發生漂移。

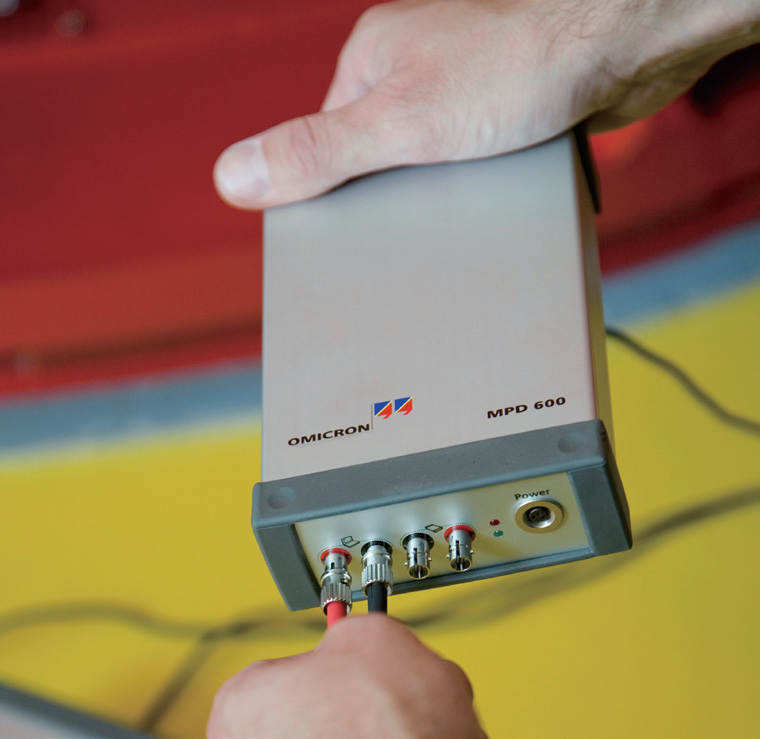

3> 電池供電的數據采集單元

由電池供電時不會有來自于電源的噪聲進入測量回路，這樣測量單元能夠在高電位上使用。

4> 擴展到 UHF 頻率范圍

通過 UHF 620，MPD的使用可以擴展到特高頻 (UHF) 頻率范圍，從而避免干擾。

5> 特殊的抗干擾配件

MPD可以與 MBB1平衡測量橋配合使用，在單相 PD 測 試期間執行PD的差分測量，并按照 IEC 60270 的規定減少實 驗室和現場未屏蔽區域的干擾。平衡設置中兩個分支的測量信號差異，可用于減少干擾的影響。差分 PD 測量可改善信噪比以及顯著降低共模干擾信號。

簡潔明了、定制軟件

1> 3PARD (3 相幅值關聯圖)

3PARD (3 相幅值關聯圖) 有助于把各種 PD 源彼此區 分開。也有助于把相似的 PD 干擾區分開，這樣*使 PD 源 的辨識更加容易。通過對三相同時進行測量，所得到的復合 結果可以顯示在一個圖形中， 稱作為 3PARD。  

這可以把測試對象中的噪聲與真實的 PD 信號清晰地分 開。在某些情況下，這樣做能夠節省可觀的費用，因?yàn)椴辉?需要使用法拉第籠或者降低了屏蔽要求。

2> 3FREQ (同步多頻率測量)

3FREQ (同步多頻率測量) 以其頻率標簽標識 PD 源。 即便是對于單相或者單個 PD 耦合點測試， 都可以通過三個 不同的 PD 濾波器設置獲得三個脈沖組。  

同步信號輸出來自于三個中心頻率或者帶寬不同的濾波 器， 所以可以通過 3CFRD (3 中心頻率關聯圖) 可視化處 理的方式對脈沖波形進行分析。

3> 回放功能

以原始格式記錄數據，可以執行所有的分析功能。3PARD 或者選通此等噪聲抑制方法可應用到現有的記錄測 量中，或者從現有的測量記錄中將這些噪聲抑制方法去掉 * 如同是再做一次測試一樣。

4> 可定制報告

基于 Microsoft Excel? 的報告生成器提供了更多的靈活性，可以創建定制的報告和測試。對MPD的應用程序進行控 制并把所有測量功能集成到個性化定制的格式即時打印。所選擇的測量讀數以清晰的圖形或者表格的形式添加到測試 報告中。只需點擊鼠標*可以嵌入PD模式的屏幕截圖。
