紅外測溫儀百科知識

來源：愛儀器儀表網 發布時間：17-04-13 14:26 作者：ai1718 瀏覽次數：799 分類：技術文章

摘要：紅外測溫儀的測溫原理是將物體發射的紅外線具有的輻射能轉變成電信號，紅外線輻射能的大小與物體本身的溫度相對應，根據轉變成電信號大小，可以確定物體的溫度。愛儀器儀表網為您提供多種型號的紅外測溫儀，價格實惠，歡迎大家前來光顧!

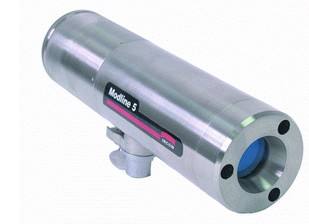

美國愛光MODLINE 5紅外測溫儀

現代發展

紅外測溫技術已發展到可對有熱變化表面進行掃描測溫，確定其溫度分布圖像，迅速檢測出隱藏的溫差，這*是紅外熱像儀.紅外熱像儀*先應用于*事上，美國TI公司19“年研制出上*臺紅外掃描偵察系統。以后，紅外熱成像技術在西方*陸續用于飛機、坦克、*艦和其他武器上，作為偵察目標的熱瞄系統，大大提高了搜索、命中目標的能力。瑞典AGA公司生產的紅外熱像儀在民用技術上處于*地位。但是，怎樣使紅外測溫技術得到廣泛應用。

紅外測溫儀在諸多領域中應用到，例如：[1]在玻璃工業的生產工藝過程中，溫度的測量控制是其中一種非常重要且必要的手段，紅外測溫因其具有操作簡單，響應速度快，不老化，漂移小，配置靈活，不會污染玻璃溶液等因數而受到重視。

工作原理

紅外測溫儀由光學系統、光電探測器、信號放大器及信號處理、顯示輸出等部分組成。光學系統匯聚其視場內的目標紅外輻射能量，視場的大小由測溫儀的光學零件及其位置確定。紅外能量聚焦在光電探測器上并轉變?yōu)橄鄳?yīng)的電信號。該信號經過放大器和信號處理電路，并按照儀器內置的算法和目標發射率校正、環境溫度補償后轉變?yōu)楸粶y(cè)目標的溫度值。

在自然界中，一切溫度高于*零度的物體都在不停地向周?chē)臻g發出紅外輻射能量。物體的紅外輻射能量的大小及其按波長的分布 —— 與它的表面溫度有著十分密切的關系。因此，通過對物體自身輻射的紅外能量的測量，便能準確地測定它的表面溫度，這*是紅外輻射測溫所依據的客觀基礎。

紅外測溫儀原理

黑體是一種理想化的輻射體，它吸收所有波長的輻射能量，沒有能量的反射和透過，其表面的發射率為 1。但是，自然界中存在的實際物體，幾乎都不是黑體，為了弄清和獲得紅外輻射分布規律，在理論研究中必須選擇合適的模型，這*是普朗克提出的體腔輻射的量子化振子模型，從而導出了普朗克黑體輻射的定律，即以波長表示的黑體光譜輻射度，這是一切紅外輻射理論的出發點，故稱黑體輻射定律。所有實際物體的輻射量除依賴于輻射波長及物體的溫度之外，還與構成物體的材料種類、制備方法、熱過程以及表面狀態和環境條件等因素有關。因此，為使黑體輻射定律適用于所有實際物體，必須引入一個與材料性質及表面狀態有關的比例系數，即發射率。該系數表示實際物體的熱輻射與黑體輻射的接近程度，其值在零和小于 1 的數值之間。根據輻射定律，只要知道了材料的發射率，*知道了任何物體的紅外輻射特性。影響發射率的主要因素在：材料種類、表面粗糙度、理化結構和材料厚度等。

當用紅外輻射測溫儀測量目標的溫度時首先要測量出目標在其波段范圍內的紅外輻射量，然后由測溫儀計算出被測目標的溫度。單色測溫儀與波段內的輻射量成比例;雙色測溫儀與兩個波段的輻射量之比成比例。

產品特點

1、CE認證合格。

2、簡單、輕巧型、單手可操作。

3、背光顯示。

4、放開”MEASURE”按鍵后，讀值自動鎖定。

5、使用者可選擇攝氏或華氏溫度單位顯示。

6、固定放射率(ε) 0.95。

7、自動關機功能。

8、使用熱電堆傳感器(6-14μm)。

9、附PVC防塵套。

三大分類

人用

例如：紅外線人體體溫監測儀適用于人流量大的公共場合快速監測人體體表溫度的儀器。具有非接觸式測溫、準確度高、測量速度快、超溫語音報*等優點。特別適合于出入境口岸、港口、機場、碼頭、車站、*、學校、影劇院等場合使用。

產品特點：

1、專為測量人體額頭溫度設計，環境溫度、額頭溫度動態補償;

2、*采用HEIMANN紅外測探頭，測量精度高性能更穩定;

3、具有體溫偏高時的聲音提示功能(分型號);

4、可存儲20次測量數據;

5、背光型液晶(LCD)數字顯示;

6、華氏、攝氏兩種模式選擇;

7、具自動關機節電功能;

8、體積小巧，結構合理、操作方便。

技術參數：

1、正常工作條件：

環境溫度：10~40攝氏度

相對溫度：小于等于85%

電源：DC3V(2節AA電池)

2、基本尺寸：159mmX89mmX38mm(長x寬x高)

3、重量：220g

4、顯示分辨率：0.1攝氏度

5、測量范圍：額溫 30.0~42.0攝氏度

　　體溫0~110攝氏度

6、消耗功率：小于等于50mw

7、測溫誤差：0.3攝氏度

8、測量時間：小于等于0.5秒

9、測量距離：50—100mm

10、自動關機時間：6秒

工業紅外測溫儀

工業紅外測溫儀測量物體的表面溫度，其光傳感器輻射、反射并傳輸能量，然后能量由探頭進行收集、聚焦，再由其它的電路將信息轉化為讀數顯示在機上，本機配備的激光燈更有效對準被測物及提高測量精度。

例如：

產品技術參數 HRQ-G1

溫度測量范圍-20.0℃～1500℃(-4～2732℉)

環境溫度測量范圍-10.0℃～50.0℃(14～122.0℉)

測量精度±2.5% OR ±2.5℃

重復性±0.5% OR ±0.5℃

響應時間<0.6秒

分辨率0.1 ℃ / ℉

距離比率(D:S)50:1

可調發射率0.30～1.00可調

光譜響應8～14μm

單位轉換℃ / ℉

平均值測量功能有效

*大、*小值功能有效

高與低的差值功能有效

高低溫報*功能有效

激光定位選擇功能有效

LCD背光選擇功能有效

自動關機時間6秒

記憶儲存組數32

電源9V堿性電池

重量/尺寸270g / 154 X 59 X 181mm

業紅外線測溫儀的用途

本產品用于檢測、火檢、船舶、噴漆、墨水、石油化工、機械制造業等各種工業物體領域應用

隨著紅外測溫技術的發展，紅外測溫儀越來越多的應用在冶金、玻璃制造、水泥生產等方面，并且憑借非接觸測量、響應時間快等優勢，在工業領域測溫中占有一席之地。

固定式紅外測溫儀：配合專用保護套件，能夠工作在惡劣的工業環境下。輸出4-20mA工業信號，可以配合企業中的控制系統。

固定式紅外測溫儀具有低維護、精度高、反應快等特點，主要應用在熱風爐、加熱爐、熱軋線、鋼坯鋼板下表面測溫、線材棒材測溫、連鑄二冷區測溫、鍍鋅線測溫、鋁擠壓測溫等。

工業用紅外測溫儀

掃描式測溫儀：通過不間斷掃描鋼板溫度，對工藝控制、質量管控、生產過程數據管理提供幫助。

掃描式測溫儀具有固定式測溫儀的優點，同時配備了一套完善的數據管理系統，能夠?qū)崿F(xiàn)生產數據的實時監控、離線分析、數據保存于備份。主要應用場合為熱軋生產線、冷軋生產線。

便攜式測溫儀：

Cyclops 100

測量溫度范圍: 550 to 3000°C

顯示: 4-數字 LCD 取景器;背投光LCD外顯示

測溫模式: 連續, 均值, 峰值, 谷值

光學系統：視場9° ;測量面積1/3° (180:1 to98% 輻射能); 眼睛可調

響應光譜: 1微米，配有先進的濾光器

輻射系數調整: 0.10 to 1.20 ; 0.01 步進

響應時間: 30ms

精度: <0.25%(K) 讀數

重復性: <0.1%(K) of reading

重量: 0.83kg

標準配件: 鏡頭蓋, 保護窗/濾光片, 電池 , 手帶等

熱像儀：工業上在煉鋼爐出爐鋼水鋼渣檢測上SDS 紅外鋼渣探測器的應用效果*

畜牧業動物

獸用紅外線非接觸體溫計根據普朗克原理，通過準確測定動物體表特定部位的體表溫度，修正體表溫度與實際溫度的溫差，便能準確顯示出動物的個體體溫。

生產獸用紅外線測溫儀的廠家比較少市場是主要以HRQ-S60型號的紅外線比較適合使用在豬等動物身上采用自動加手動校正的方法來達到對動物體溫的快速檢測，采用報*的方式來減少誤判誤差值。

獸用紅外線非接觸體溫計產品特點：

1、國際上*針對動物進行體溫測量的獸用紅外線非接觸體溫計，是一次對家畜必須直腸測體溫的革命。

2、*采用國際*新紅外線探測技術，測量*度高、干凈、快捷。

3、具有體溫偏高時的聲音提示功能(可調)。

4、背投型液晶(LCD)數字顯示。

5、可顯示時間、溫度、濕度。

6、具有自動關機節電功能

獸用紅外線非接觸體溫計使用范圍：

養殖場、屠宰場、檢疫部門、畜禽運輸部門等。

獸用紅外線體溫計主要技術指標 參數 適合招標采用

山西河南四川山東黑龍江等全國養豬大省都配備相關的體溫測量?jī)x器

產品技術參數HRQ-s60
