高壓電纜故障定位儀如何與聲磁同步法電纜故障精定點儀配合使用？

來源：愛儀器儀表網 發布時間：24-10-24 19:26 作者：陸翠翠瀏覽次數：68 分類：技術文章

北京康高特儀器設備導讀：電纜故障定位儀與聲磁同步法電纜故障精定點儀的配合使用是電纜故障*定位的關鍵步驟。以下是詳細的配合使用方法：

基本原理
聲測法定點：利用電纜故障點放電產生的機械振動和聲波進行定位。放電時產生的聲波會傳到地面，通過高靈敏度的傳感器拾取并放大，從而幫助定位。
電磁感應 ：電纜故障點放電時還會產生電磁波，這些電磁波可以通過電磁感應原理拾取并處理，進一步確認故障點位置。

具體步驟

初步定位

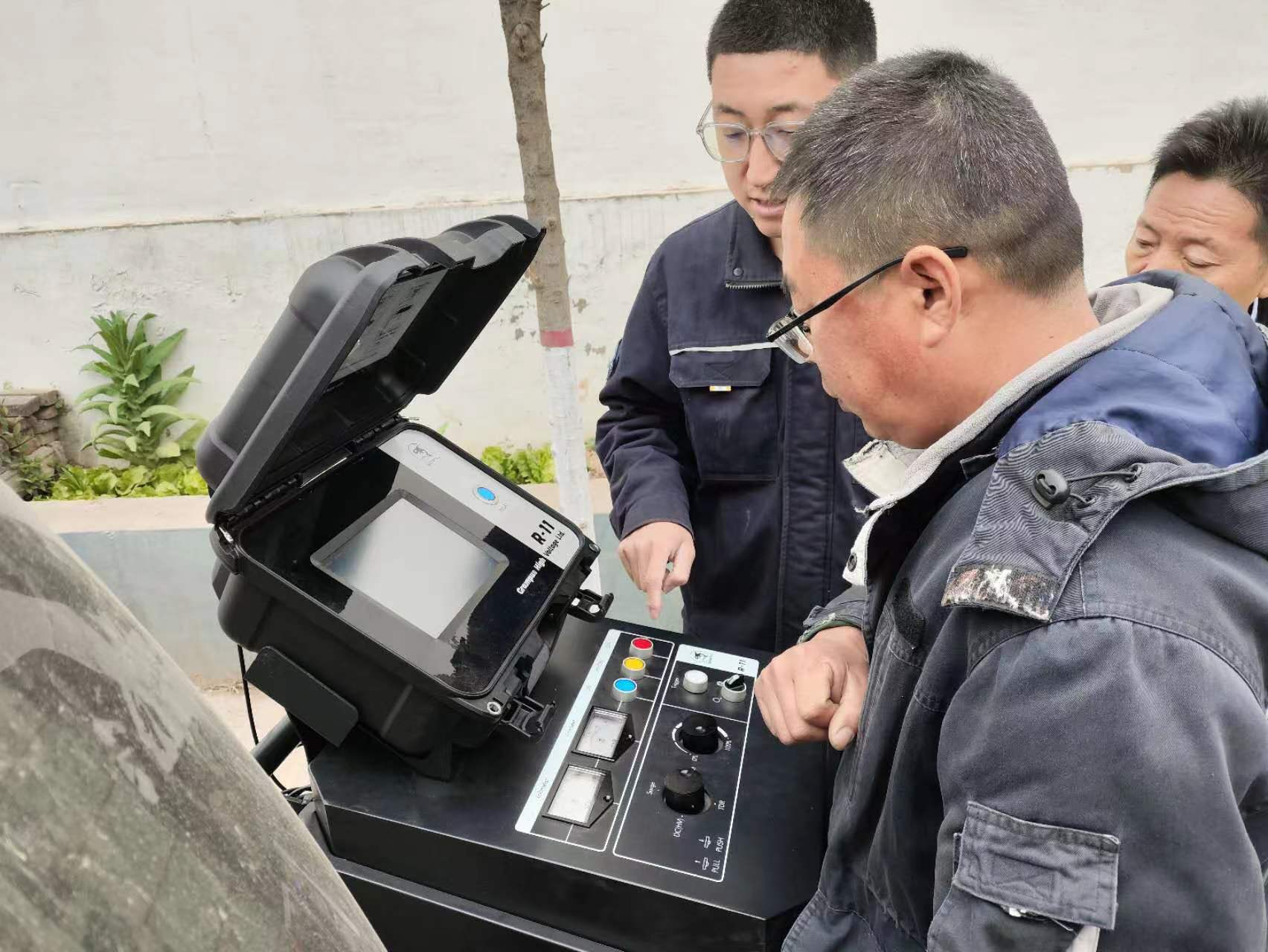

使用電纜故障定位儀 ：首先，使用電纜故障定位儀對電纜進行初步定位，確定故障點的大致位置2。這通常通過高壓脈沖發生器使故障點擊穿放電，然后通過儀器接收和分析放電產生的電磁波來實現。

沿電纜路徑探測：沿電纜路徑移動定位儀，觀察信號的變化。信號突然增強或減弱的地方可能是故障點的大致位置。

*定位
使用聲測法定點儀：在初步定位的大致區域，使用聲測法定點儀進行*定位。開啟聲測法定點儀，將探頭放在地面上，仔細監聽耳機中的聲音。

同步接收聲波和電磁波：聲測法定點儀會同步接收故障點放電產生的聲波和電磁波。當聽到“啪、啪”的聲音時，同時觀察到電磁波信號的峰值，說明找到了故障點。

數據記錄與分析
記錄波形：現代聲測法定點儀可以記錄和存儲故障點放電產生的聲音波形，供后續分析。通過多次測量和比較波形的一致性，可以排除環境噪聲的干擾，提高定位的準確性。

分析波形特征：分析聲音波形的強度、頻率、衰減和持續時間等特征，有助于更準確地識別故障點放電產生的聲音信號。

確認故障點
多點驗證：在同一地點進行多次測量，確保多次測量的結果具有一致性。這樣可以排除偶然因素的影響，提高定位的可靠性。
視覺確認 ：通過儀器的顯示屏觀察信號的強弱和變化趨勢，結合耳機中的聲音判斷，*終確認故障點的*位置。

注意事項

環境噪聲：盡量選擇安靜的環境進行測試，以減少環境噪聲的干擾。
儀器校準 ：定期校準儀器，確保其性能穩定。
操作經驗：操作者的經驗和技能對定位的準確性有很大影響，建議由經驗豐富的技術人員進行操作。

通過以上步驟，電纜故障定位儀與聲測法定點儀的配合使用可以有效地*定位電纜故障點，減少不必要的開挖工作量，提高維修效率。
