北京康高特儀器設備導讀：應*電網安陽供電公司邀約，康高特工程師前往安陽市國際會展中心查找一條10kV電纜的故障位置。
該電纜下地地埋穿過馬路到汽車城，對于故障點的查找需要**再*，準確的定位可以盡量減少對馬路進行挖掘造成的破壞，可以有效減少開挖成本。

本次測試我們采用康高特自主研發的Ronaldo高能量電纜故障定位儀進行故障的查找。

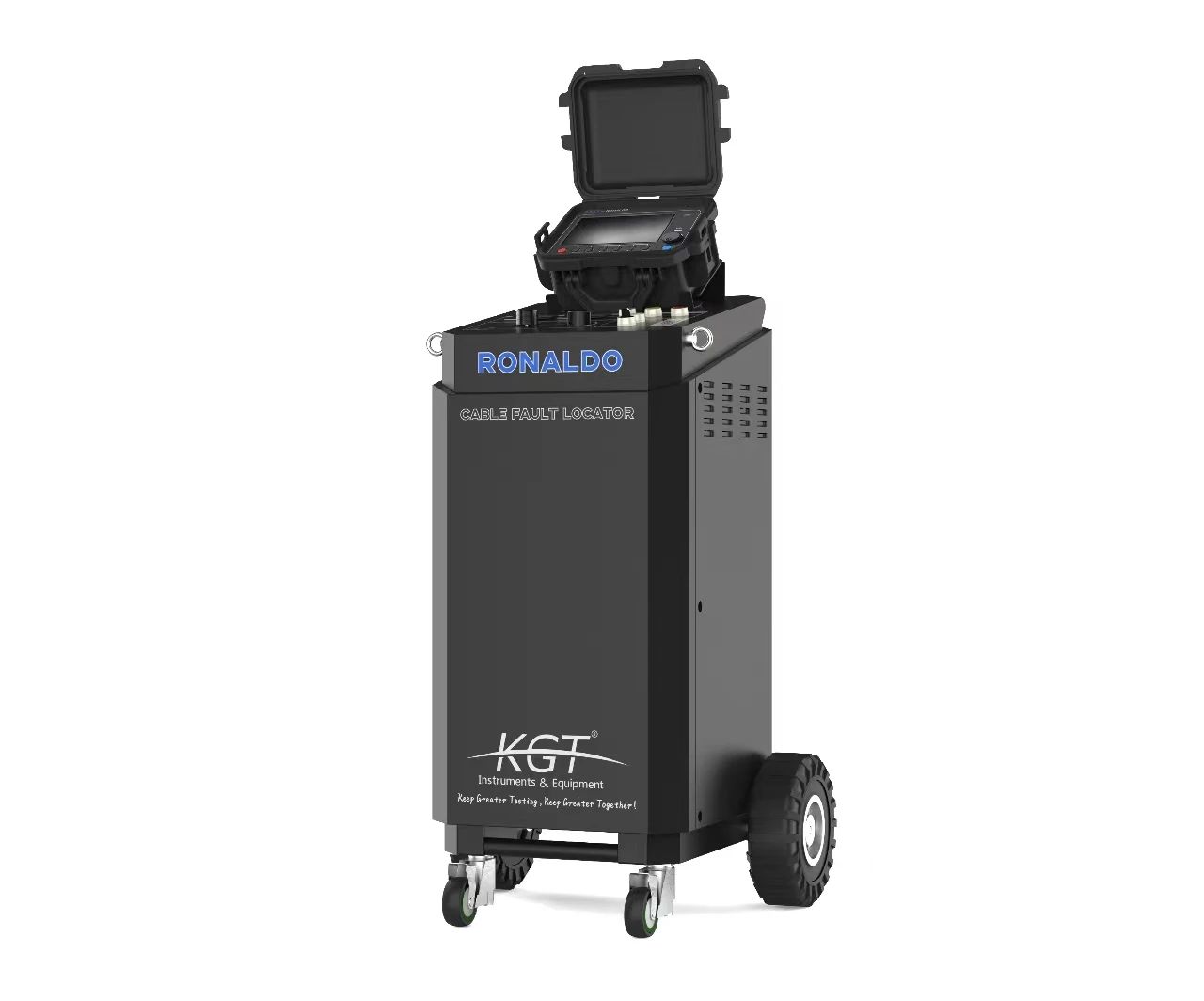

Ronaldo高能量電纜故障定位儀將高壓信號發生器和TDR集成在小推車上，便于運輸和攜帶。因其具有1800J的沖擊能量，能夠清晰地反饋故障點的波形。采用高達400MHz的波形采樣率，使得測得的波形更接近原始波形，并且可以進行相間波形對比。對于2-3km范圍內的電纜接頭定位效果顯著。
除此之外，我們還攜帶了MRT700路徑儀和電纜故障*定點儀助力更*的故障定位。
到達現場后，我們的工程師首先使用2500V搖表對于電纜故障的A相、B相、C相進行絕緣電阻測試，A相對地絕緣0 MΩ，B相對地絕緣0.3MΩ，C相正常，判斷故障為接地故障。

其次使用TDR對電纜進行預定位，測得電纜全長為800余米。

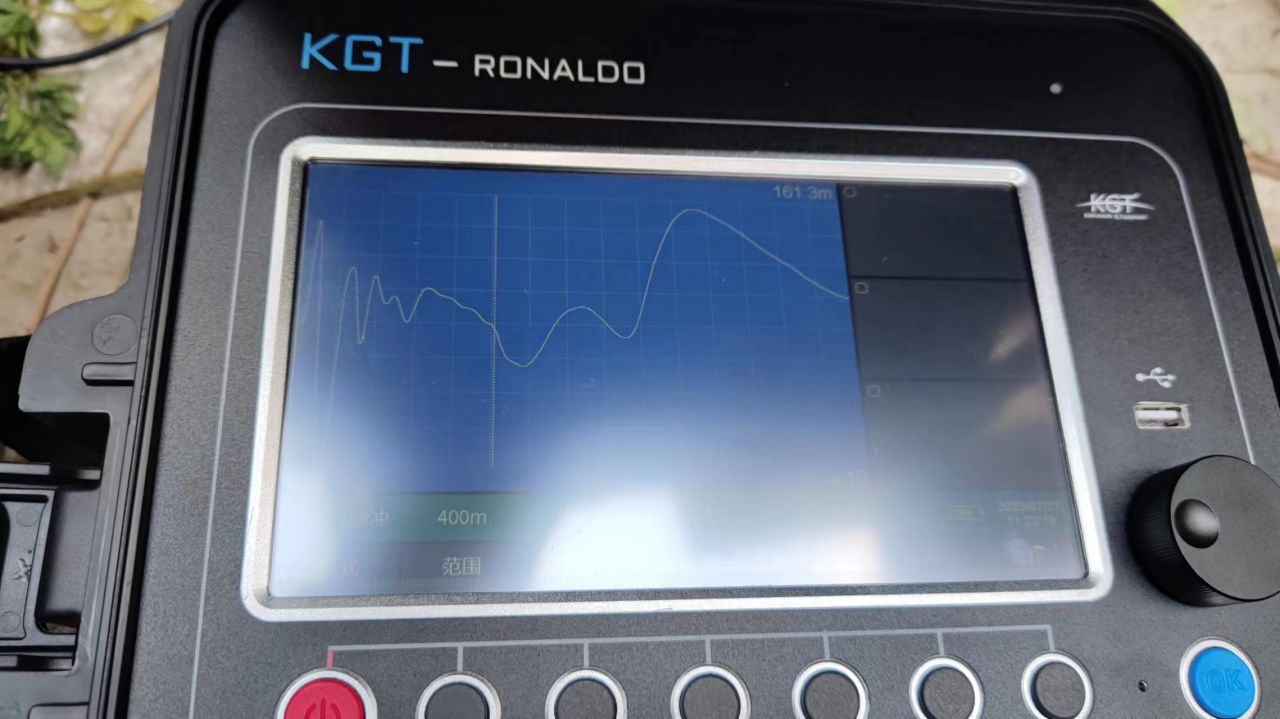

將TDR與高壓信號發生器連接，切換測試模式為多次脈沖法，用12kV對B相進行沖閃放電，定位光標距離為161米，重復12kV沖閃放電操作，得到相同結果。

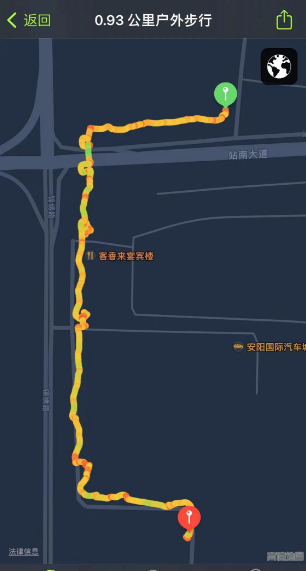

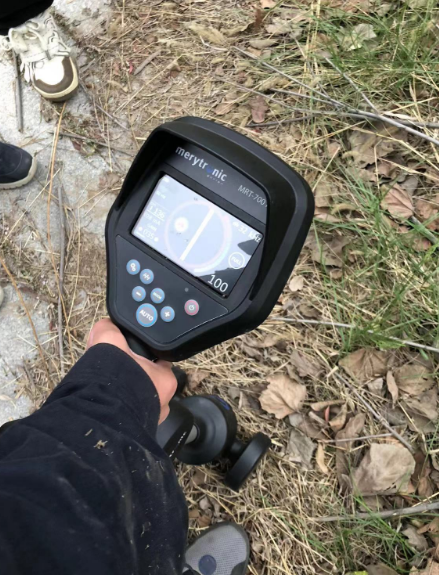

檢測出161米的故障位置后，我們結合MRT700路徑儀進行實際位置的探測。通過發射機直接連接故障電纜，設備接收機全程調節為AUTO模式，此模式可以自動進行增益增減，隨設備進行追蹤，路徑繪畫如圖。

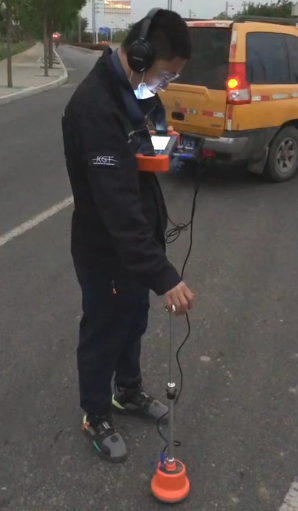

根據路徑儀繪制出的電纜全長所在位置以及所檢測出的161米位置，再次使用電纜故障*定點儀進一步確認故障位置。

電纜故障*定點儀是利用聲磁同步法確定動力電纜故障點。借助于沖擊放電發生器產生電子閃絡，經相應探頭拾取并放大，由聽覺和視覺判斷，來確定故障點的*位置，完成電纜故障點粗測范圍內的*定位的設備，集聲磁時差定位技術、降噪技術、路徑輔助測試等技術于一體，提供多種測試模式和豐富多樣的提示信息，高效、*的完成電纜故障定位。

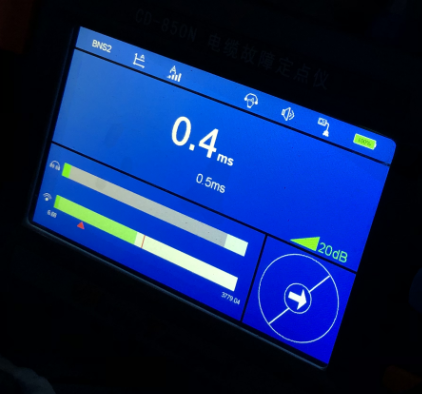

依據路徑儀和電纜故障*定點儀的測試結果，我們在161m附近找到了故障點的位置。電纜故障*定點儀在此位置上的測試結果顯示聲磁時間差為0.4ms，能夠聽到明顯的放電聲音。結合路徑儀測試結果判斷故障點在測試點正下方的1.2米處。

本次我們在安陽市國際會展中心，耗時1小時，成功定位出電纜故障所在位置，提供了*的測試結果，得到了現場客戶的一致好評！


未來，康高特會持續為用戶提供更好的服務，用實際行動帶給用戶更*的測試體驗。
