電力電纜振蕩波局放測試系統工作原理

該系統基于LCR阻尼振蕩原理，在升壓至*高電壓后，通過內置的高壓電抗器、高壓實時固態開關與試品電纜形成阻尼振蕩電壓波，在試品電纜上施加近似工頻的正弦電壓波，激發出電纜潛在缺陷處的局部放電信號。基于脈沖電流法高靈敏度檢測局部放電信號，配合高速數據采集設備完成局部放電信號的檢測、采集、上傳。單次測試過程一分鐘左右，測試效率高，對被測電纜無傷害。在獲取局放數據的基礎上，數據分析軟件自動完成聚類分析、行波定位，便于用戶綜合評判電纜狀態。

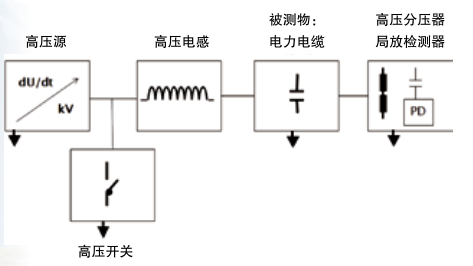

DAC測試原理圖

電力電纜振蕩波測試系統特點

?測試頻率接近 50Hz工頻電壓，測試結果對應于實際運行狀態

?測試時間極短（幾百毫秒），為無損的測試方法

?局放量的校準依據 IEC 60270標準

?采用無線局域網（WLAN）進行控制和通訊，操作安全

?局放檢測與局放點定位技術相結合

?同時可測量介損和電纜電容等參數

?自動調節系統參數來優化測量的靈敏度

?帶有接頭定位功能的自動校準模式

?可生成直觀的局放分布圖表和測試報告

?便攜式設計，重量輕，現場安裝簡單

?適用于新敷設電纜的測試

?運行電纜的測試和診斷

?PD-pattern 局放指紋的測量

?局放脈沖的識別

?TDR 用于局放脈沖的測量

?PD 局放定位

?多點局放的測量

?介損測量
