變壓器套管測試*新案例

IDAX300＆VAX020

高壓套管

高壓套管是指供一個或幾個導體穿過諸如墻壁或箱體等隔斷，起絕緣和支撐作用的器件，是電力系統中的重要設備。高壓套管在制造、運輸和檢修過程中，有可能因各種原因而殘留有潛伏性缺陷；在長期運行過程中，受到電場和導體發熱的作用、機械類損傷與化學腐蝕以及大氣條件的影響也會逐漸產生缺陷。因此必須加強套管的試驗檢查。

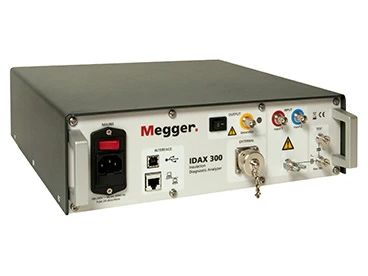

IDAX300絕緣診斷分析儀

IDAX300能夠提供變壓器、套管和電纜的準確的絕緣狀態信息。儀器的測量參數是變壓器繞組間絕緣在各個頻率下的電容和介損值，并繪制結果曲線。通過將曲線與數據庫中的模型曲線比較便可估算出水分含量。

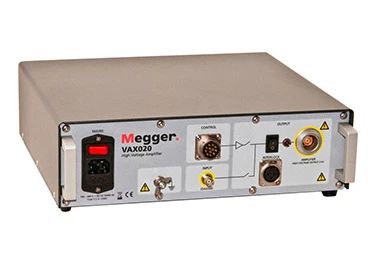

VAX020高壓放大器介紹

VAX020高壓放大器能夠將IDAX的測試電壓從200V（峰值）擴展到2kV（峰值）。進一步加強了IDAX對干擾的抑制能力，在嚴峻的高壓變電站也可以進行*測量，得到所有變壓器或套管的正確值。通過測量介電響應，儀器還能給出更多高壓絕緣的狀態信息。這項技術同樣能夠評估油紙系統中的水含量狀況。

案例一

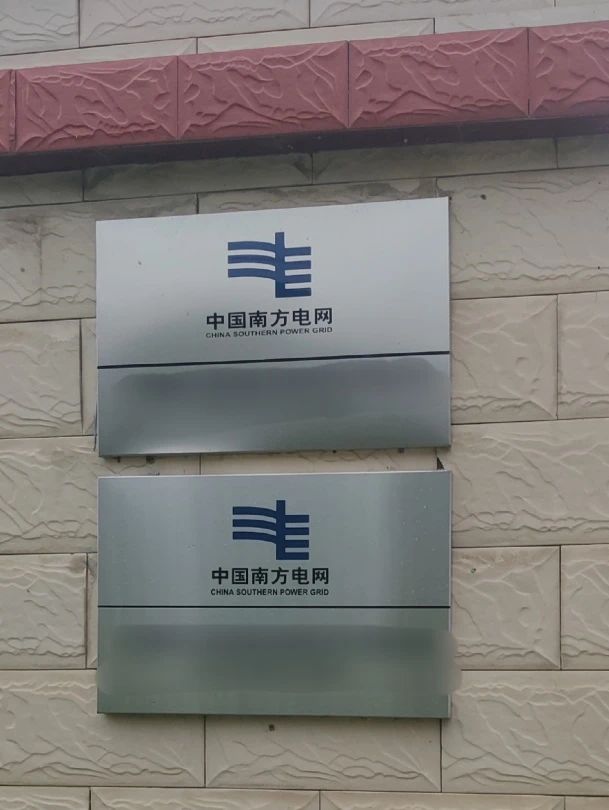

?南方電網某變電站套管測試 ?

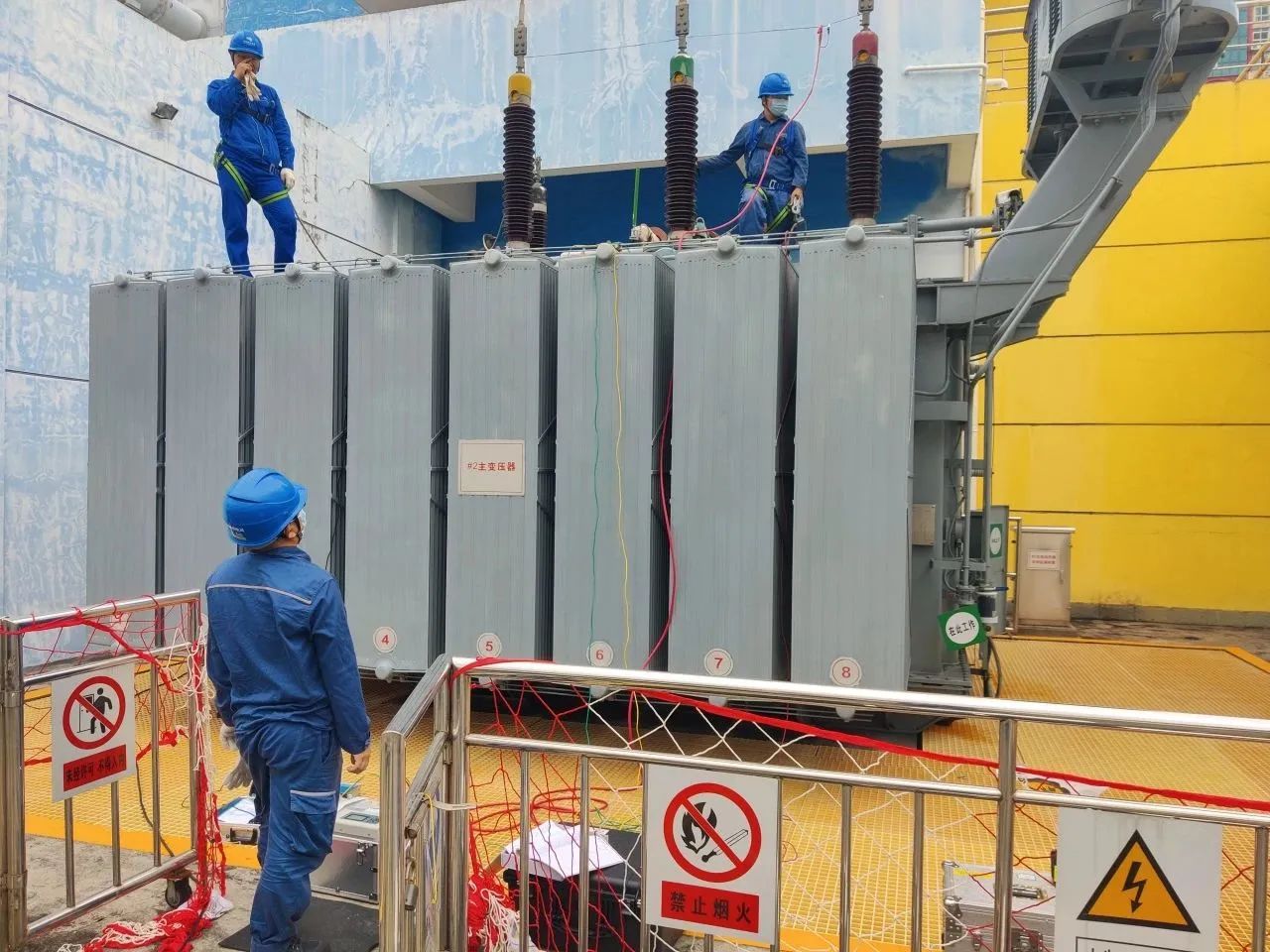

2023年8月29日，南方電網某變電站2號主變，套管FDS試驗。

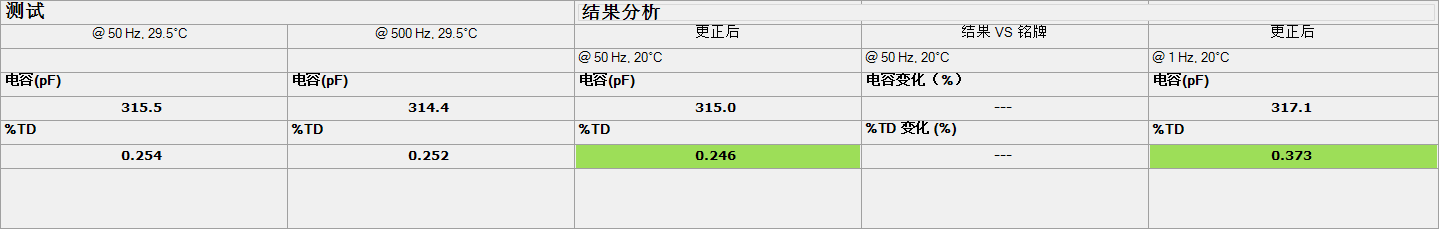

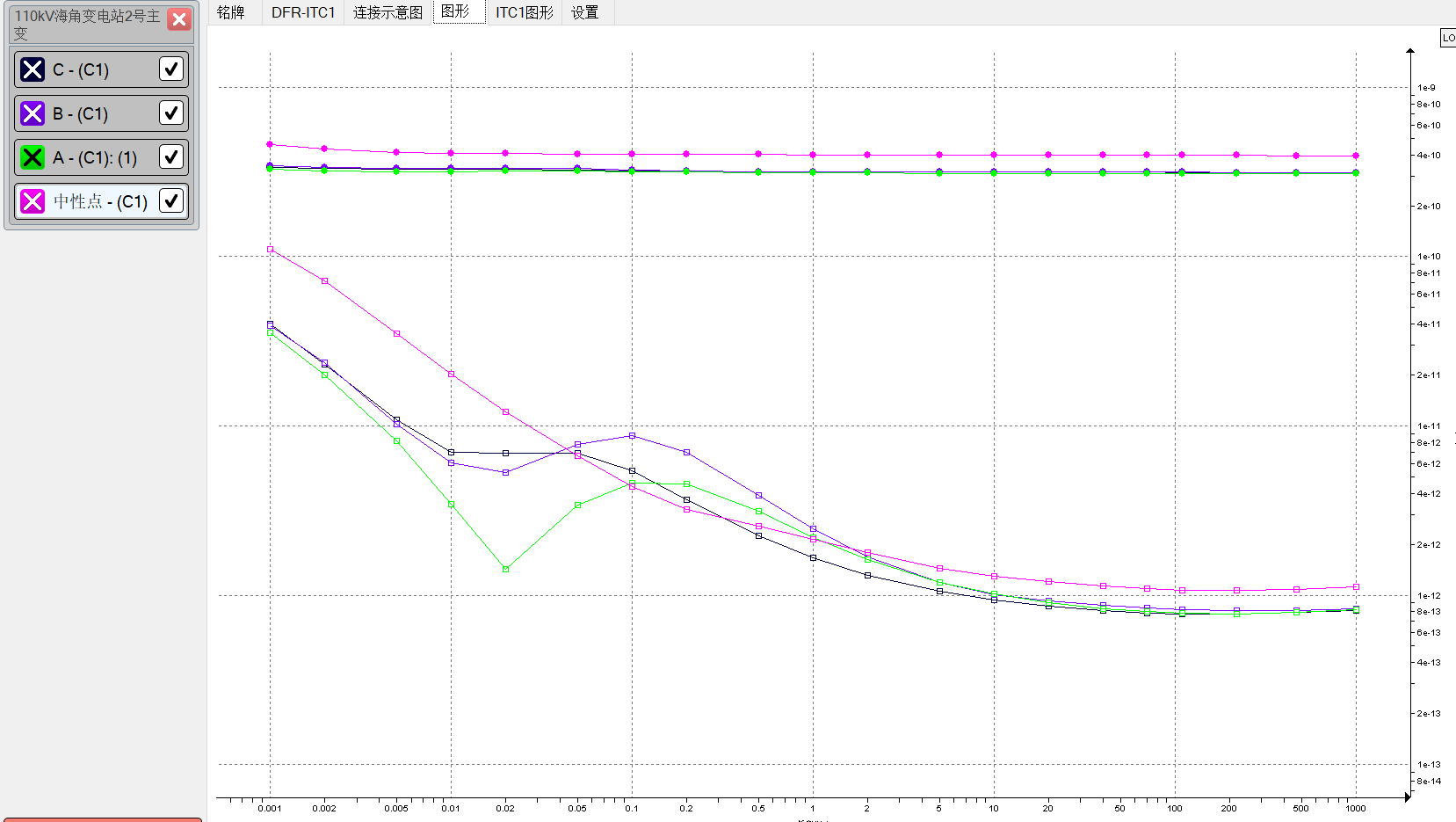

測試高壓側套管A相、B相、C相及中性點四根套管，ITC1測試結果顯示綠色，四根套管的絕緣性能均為新，從介損來看并無異常。

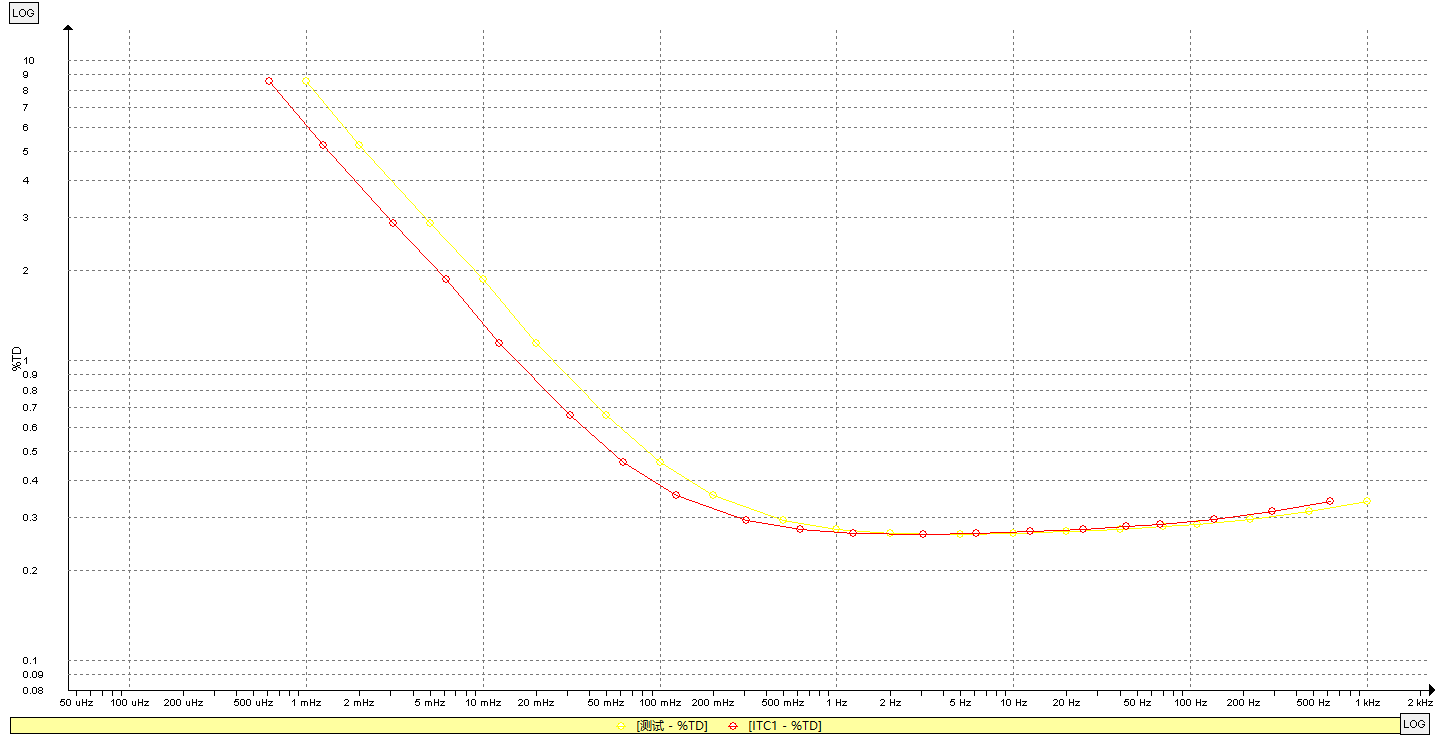

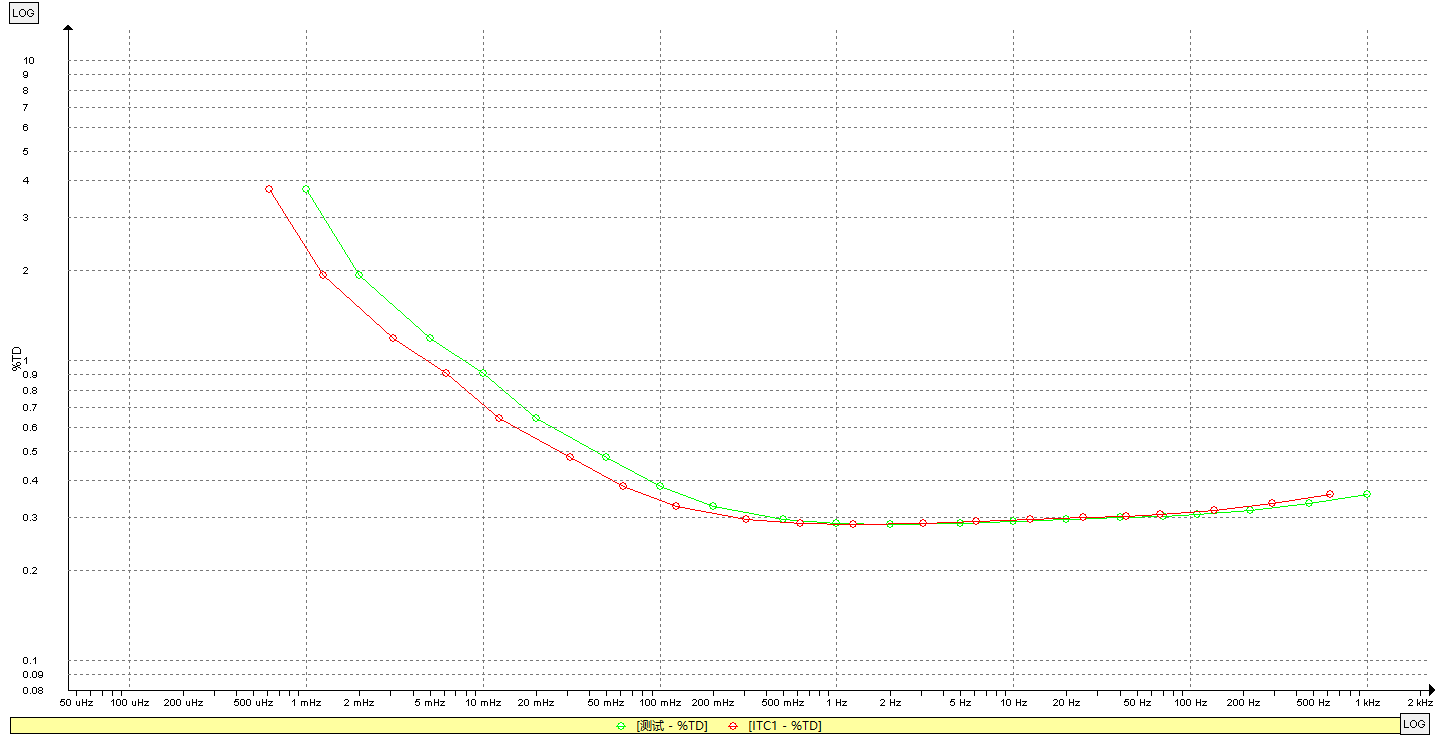

A相

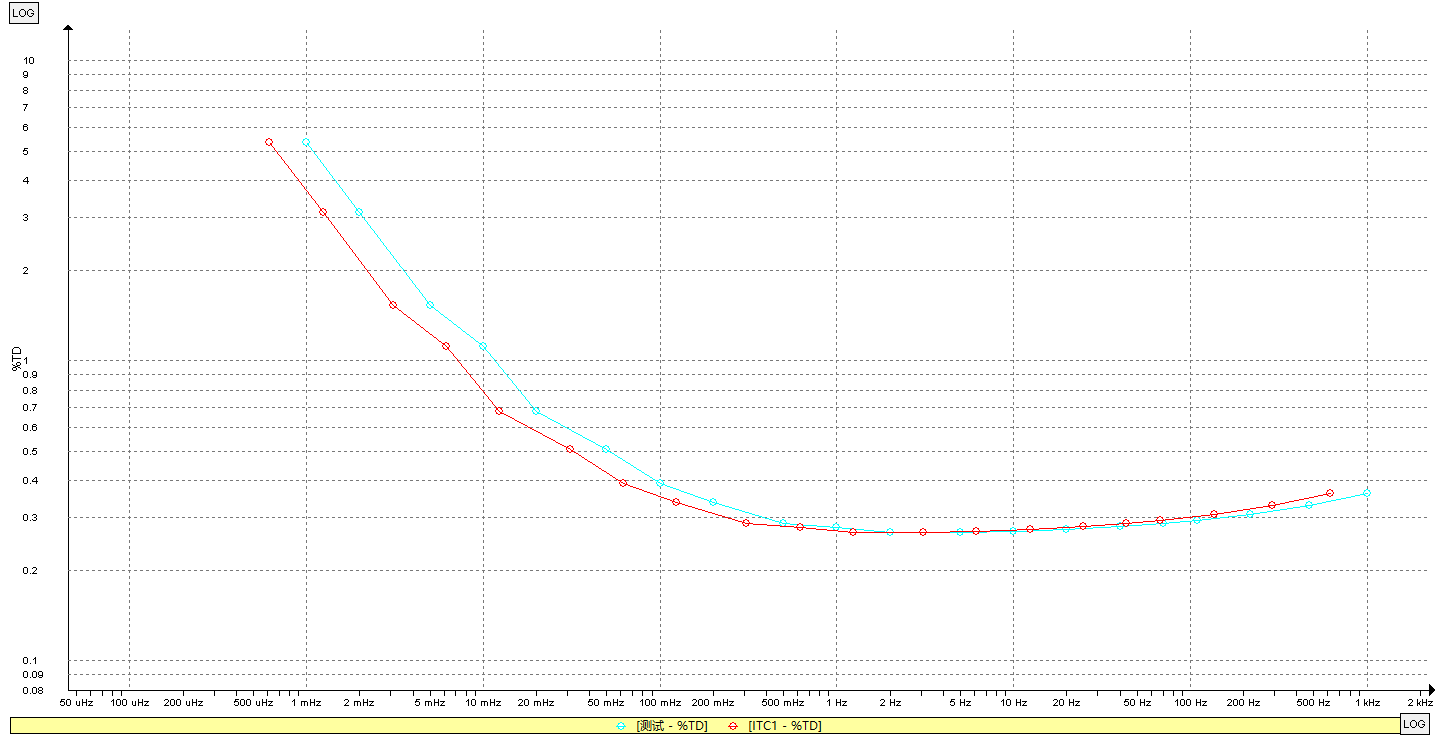

B相

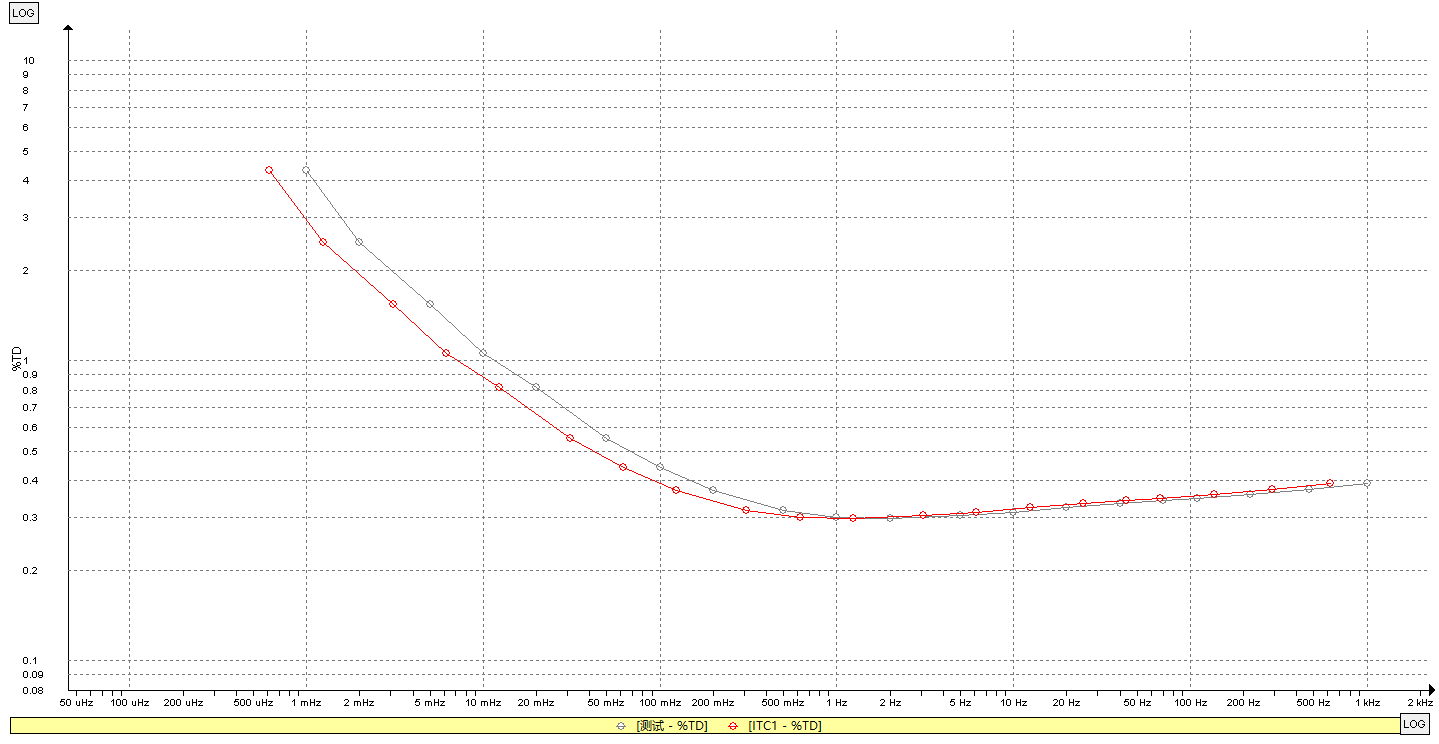

C相

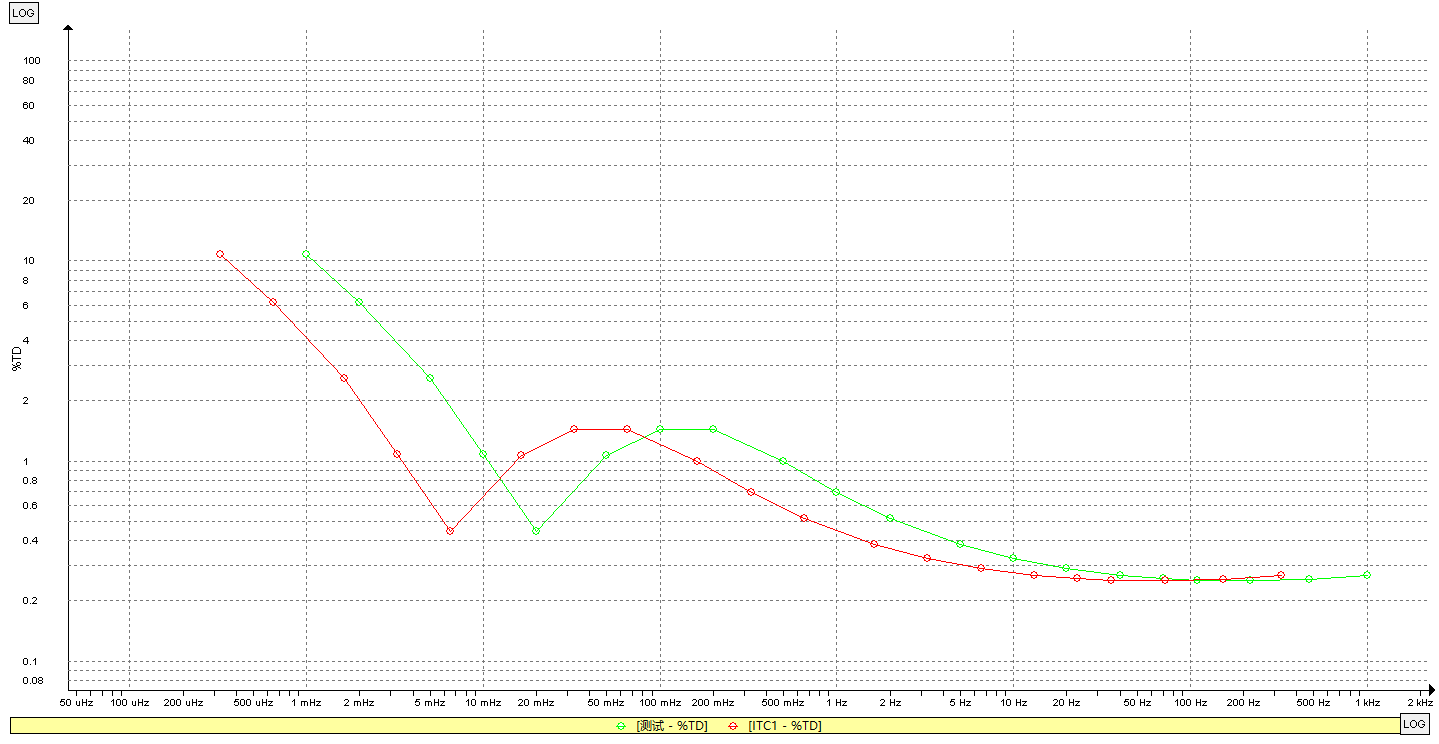

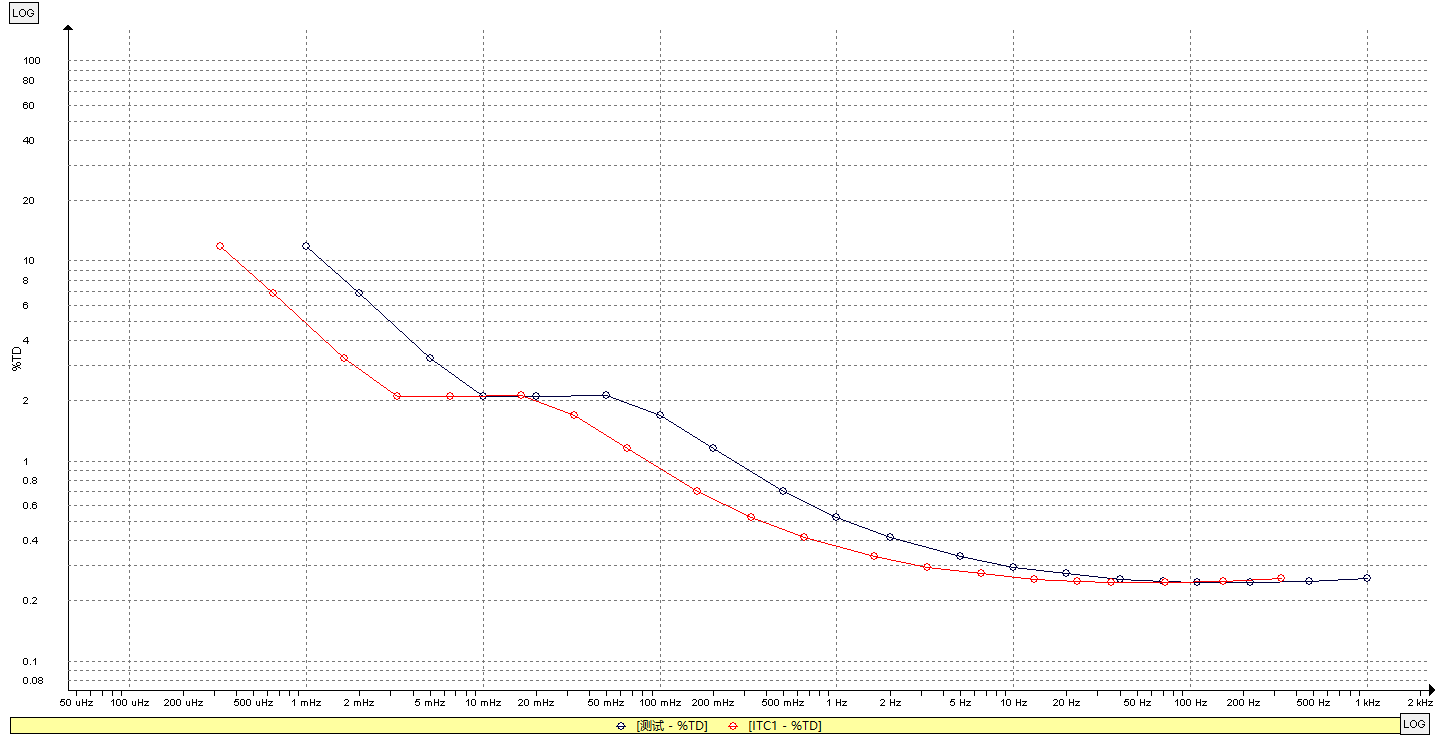

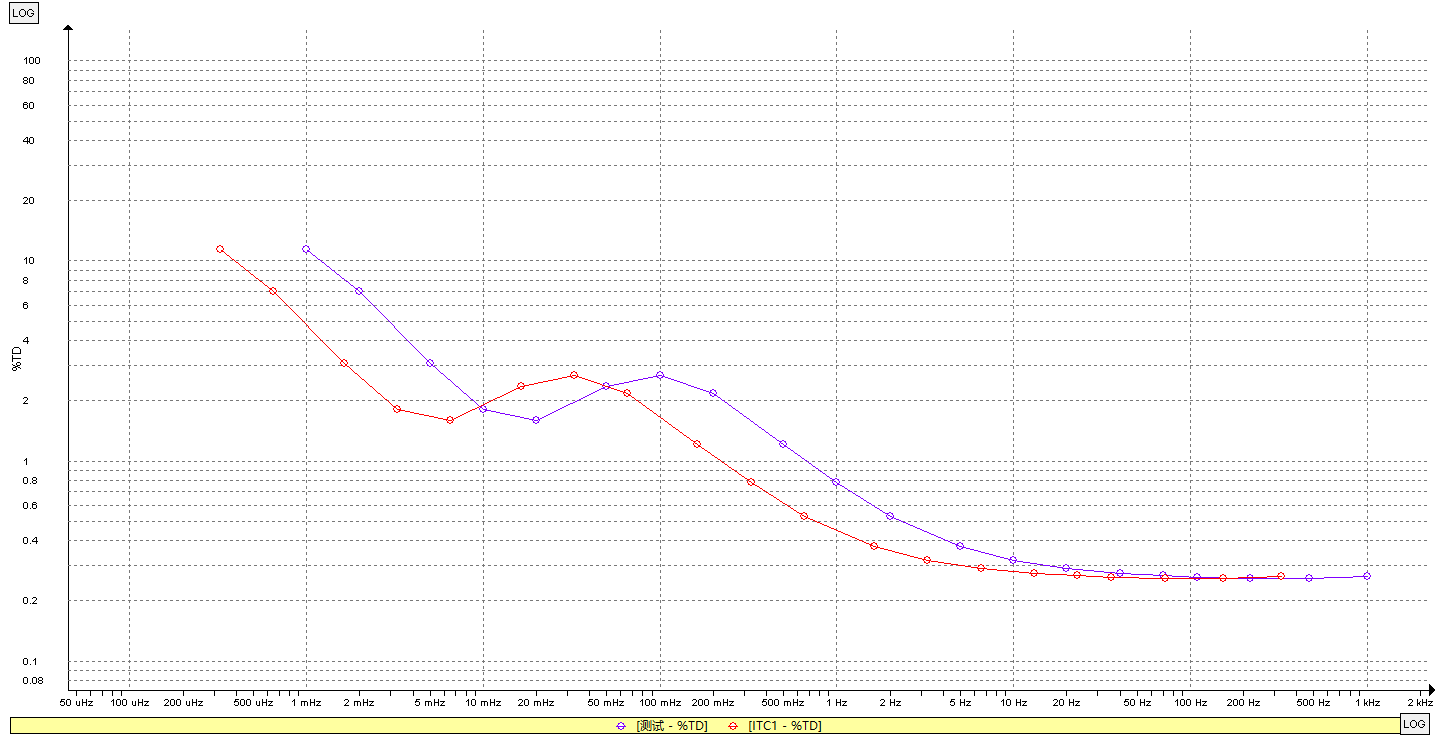

中性點

測試結論：
★介損測試結果曲線與模型曲線十分平滑且基本一致。
★在1mHz時介損值超過10%，懷疑絕緣受潮，分析過后可能原因是測試時下雨導致介損值增大。（根據南方電網發布的《油紙電容型套管頻域介電譜測試導則（試行）》中說明，1mHz至10mHz頻率不斷取三個測試點，且設置注意值為10%，超過10%則懷疑絕緣受潮）
