一、testo340煙氣分析儀設定

1.1 testo340顯示編輯

測量參數/單位的顯示方式(每頁顯示參數個數)可以進行設置。

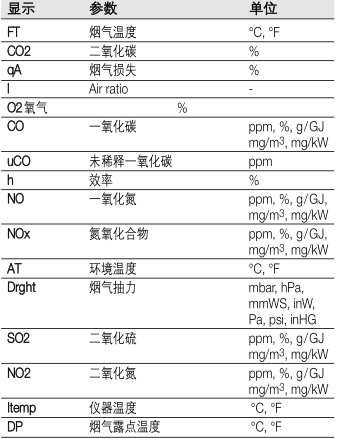

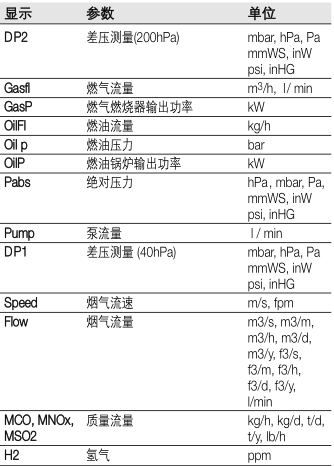

可顯示的參數和單位(可能根據testo340*版本不同而有差異)：

調用功能：

“文件”→testo340設定→“OK”-顯示編輯“OK”。

設置顯示方式：

選擇4行參數顯示或8行參數顯示→“OK”。

更改顯示參數或單位：

1.選擇顯示位置。

選項：

 添加一個空格：“空格”。

 刪除參數：“刪除”。

2.“改變”→選擇參數→“OK”-選擇單位“OK”。

保存設置：

OK，保存輸入→“OK”。

1.2打印機

打印文本(前3行)以及腳注都可以進行設置。

調用功能：

“文件”→testo340設定→“OK”→打印機→“OK”。

設置打印文本：

1.打印文本→“OK”。

2.選擇*行，第2行，第3行或腳注→“改變”。

3.輸入所需內容→OK，保存輸入→“OK”。

4.如需必要，重復步驟2和3。

5.OK，保存輸入→“OK”。

1.3開始功能鍵編輯

每個功能鍵相對應的功能取決于如何設定。用戶只可針對開機界面所顯示的功能鍵進行設定，并從測量菜單內選擇相應所需的功能。

功能鍵僅在已連接相應傳感器或探針的情況下才能被激活。

調用功能：

“文件”→儀器設定→“OK”開始功能鍵編輯→“OK”。

指定功能：

1.選擇功能→按下需要指定的功能鍵以將其與該功能配對。

2.若要設置其他功能鍵，請重復步驟1。

保存設置：

OK，保存輸入→“OK”。

1.4自動關機

自動關機功能幫助實現在一段時間內沒有進行任何操作的情況下自動關閉儀器。

調用功能：

“文件”→testo340設定→“OK”→自動關機→“OK”。

開啟或關閉自動關機功能：

選擇自動關機→“改變”→選擇“開啟”或“關閉”→“OK”。

設置自動關機時間：

選擇時間→“改變”→設置值→“OK”。

1.5日期/時間

testo340內置的日期及時間可以進行設置。

調用功能：

“文件”→儀器設定→“OK”→日期/時間→“OK”。

設定日期/時間：

選擇日期或時間→“改變”→設置日期或時間→“OK”。

保存設置：

OK，保存輸入→“OK”。

1.6語言

testo340菜單顯示語言可進行設置。

調用功能：

“文件”→testo340設定→“OK”→語言→“OK”。

設置語言：

選擇中文或英語→“OK”。

二、testo340煙氣分析儀傳感器設定

在這個菜單內，可設置NO 2系數、傳感器關斷值(開啟稀釋功能或關斷傳感器)?？娠@示傳感器標定數據及當前工作情況。也可對傳感器進行重新標定。

調用功能：

“文件”→傳感器設定→“OK”。

設置NO2計算系數(在未裝入NO2傳感器的情況下)：

1.NO2系數。

選項：

  將NO2系數回復至默認值：。

2.“改變”→設置數值→“OK”。

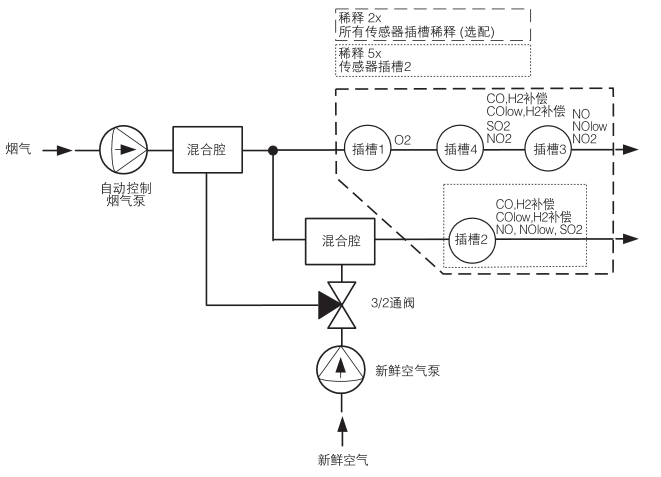

testo340氣路圖：

設置傳感器保護限值：

為了開啟傳感器量程擴展功能或防止傳感器超量程，您可以設置傳感器的關斷限值，當超過這個限值時，儀器會啟動傳感器保護功能。根據所配備的傳感器不同，每個傳感器可以設置不同的值。

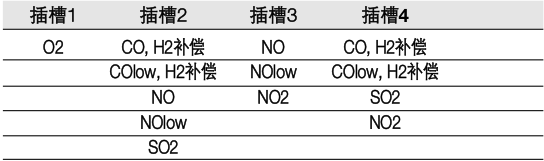

當儀器沒有選配“所有傳感器稀釋”功能時：當插槽2傳感器超過所設定的關斷限值時，該傳感器將自動啟動5倍量程擴展。

而此時當插槽3和4的傳感器超過關斷限值時，傳感器氣路將被關斷。當儀器選配有“所有傳感器稀釋”功能時：當插槽2的傳感器超過所設定的關斷限值時，該傳感器將自動啟動5倍量程擴展。而當插槽3或4的傳感器超過所設定的關斷限值時，所有傳感器將自動進入2倍量程擴展模式。

當稀釋功能開啟時，測量讀數的分辨率和精度都將發生變化，具體請參見技術數據中針對量程擴展后數據的描述。

若稀釋功能開啟后，傳感器依然探測到超過關斷限值的濃度時，儀器將關閉。若要關閉該功能，請將限值設為0 ppm。

1.傳感器保護→“OK”。

2.選擇參數。

選項：

 重置被選參數至默認值：“默認”。

3.“改變”→設置數值→“OK”。

4.需設置更多參數的關斷值時，請重復步驟2和3。

 保存設置：OK，保存輸入→“OK”。

CO傳感器(H2補償)：

為了確保傳感器能有更長的工作壽命，我們建議在測量含有無法預見性高濃度CO (超過1000 ppm)的情況下，將CO傳感器裝置于插槽2，并將CO傳感器的關斷限值設置為1000ppm。即從1000 ppm起CO傳感器將進入5倍量程擴展?fàn)顟B(tài)。當在欲知H2濃度可能會高于1000ppm時，也推薦做出如此設定。

顯示ppm/小時計數情況(僅針對裝有可更換過濾器的傳感器有效)：

針對配有化學過濾器以中和干擾氣體的傳感器，儀器內部提供ppm/小時計數功能。

具體如下：

CO  H2補償傳感器(過濾器壽命約170000ppmh)

NO傳感器(過濾器壽命約為120000ppmh)

1.ppm/小時計數器→“OK”。

2.選擇傳感器。

選項：

從傳感器列表中選擇：“上標”，“下標”。

顯示過濾器極限壽命及當前計數情況。

當達到過濾器極限壽命時，會顯示信息：過濾器耗盡，請更換過濾器。

重置傳感器的計數器：“后退”。

顯示傳感器標定數據/傳感器狀態：

標定數據→“OK”。

選項：

從傳感器列表中選?。骸吧蠘?biāo)”，“下標”。

打印所有傳感器的標定數據：“打印”。

傳感器狀態以曲線形式顯示：“曲線”。

 -傳感器狀態在每次標定完成后會自動進行重新辨識。傳感器的狀態以百分比方式顯示。

  70%為一個分界點:“傳感器讀數不穩定,建議更換?！?50%為一個分界點:“更換傳感器”。

 可顯示之前25次標定情況。

返回顯示標定數據：“數據”。

重新標定：

CO H2補償傳感器、SO2、NO2、NO傳感器以及O2傳感器都可以進行標定。插槽2傳感器的2倍

量程擴展也可以進行標定。

如若發生傳感器讀數不準的情況，則傳感器需要用標氣進行檢測及重新標定。

注意：危險氣體

中毒危險！

請注意使用標氣時的安全。

請僅在通風良好的室內使用標氣。

使用低濃度標氣進行標定時可能會影響傳感器在高量程段的精度。

在標定程序中，傳感器關斷限值功能被禁用。所以，請確保標氣濃度務必低于傳感器*高量程。

標定插槽2傳感器會影響量程擴展：請先標定未進行量程擴展的讀數后再標定量程擴展后的讀數。

在進行傳感器重新標定時必須遵循以下條件：

?使用不吸附材料的軟管

?在標定前至少20分鐘先開啟儀器(預熱)

?傳感器校零時，請使用新鮮空氣。

?使用標定頭(0554 1205，建議使用)通入標氣或直接使用煙氣探針。

?*高標氣正壓：30 hPa (推薦：使用減壓閥并配三通卸壓)

?通標氣時間至少3分鐘

建議使用Testo推薦的標氣濃度。

1.重新標定→“OK”。

  -可能發生：傳感器調零(30秒)。

2.選擇傳感器-“改變”-輸入標氣濃度。

3.將標氣通入儀器。

4.開始標定：“開始”。

 若選擇了插槽2的傳感器：

  -您會看到一條提示詢問是否量程擴展需要初始化。

 開始傳感器標定：“否”→“開始”。

 開始量程擴展標定：“是”→“開始”。

5.當響應值穩定時即可確認：“OK”。

三、testo340煙氣分析儀燃料

燃料可以進行選擇。燃料的特性參數也可被設定?？蛻艨勺孕性O(shè)定10種自定義燃料。

調用功能：

“文件”→燃料→“OK”。

選擇燃料：

選擇燃料→“OK”。

設置燃料特性參數：

1.“系數”。

 選項：

   將燃料特性參數重置至默認值：默認值→“OK”。

   更改燃料名稱(僅用戶自定義燃料)：名稱→“改變”-輸入您需要的名稱→“OK”。

2.選擇燃料特性參數

 選項：

   將選中的燃料特性參數恢復至默認值：“默認”。

3.“改變”→輸入值→“OK”。

4.OK，保存輸入→“OK”。

 燃料特性參數的計算可以通過testo easyEmission軟件。
