一、德圖340煙氣分析儀數據傳輸

1.德圖340協議打印機

若需要通過打印機打印測量數據，則需開啟打印機電源。

需實現打印功能，按下功能鍵“打印”，該功能鍵僅在可實現打印的情況下顯示。

二、德圖340煙氣分析儀技術數據

1.德圖340標準與測試

本產品符合2004/108/EEC標準。

本產品根據EN50379 part2標準要求，通過TUV認證。出了SO2和NO2未經認證。標定程序開放。

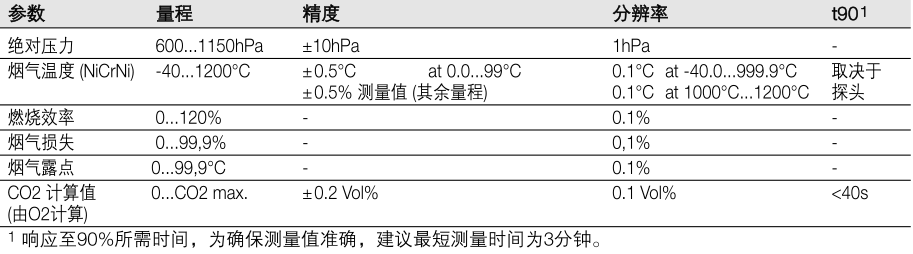

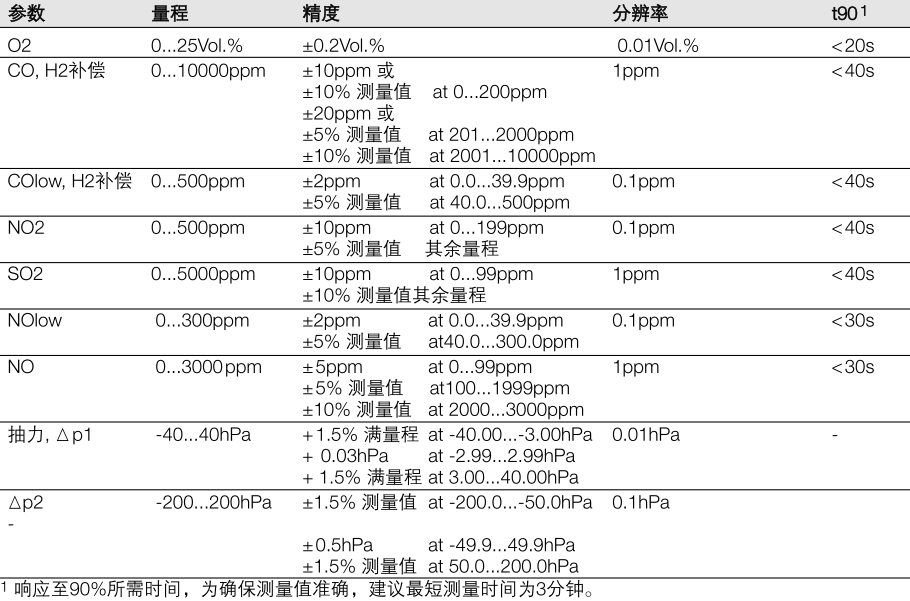

2.德圖340量程和精度

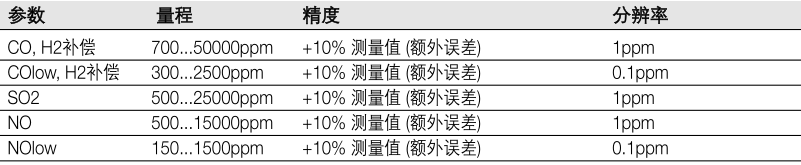

針對插槽2量程擴展(5倍)

所有傳感器量程擴展(選配) (2倍)

過濾器壽命

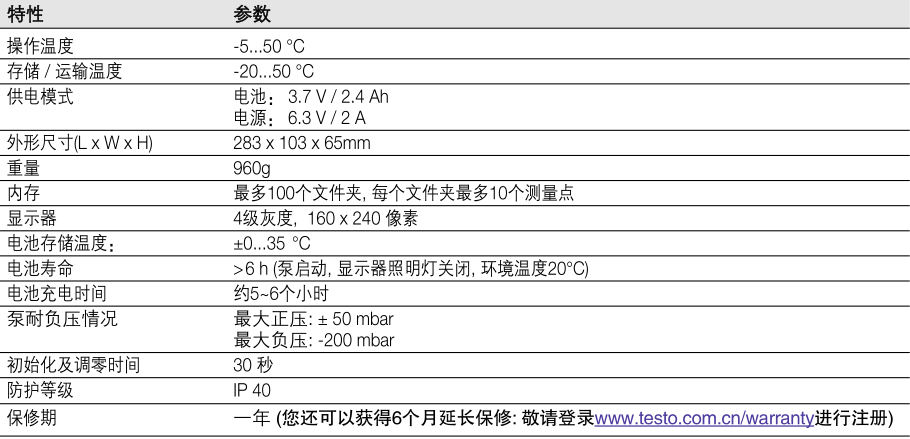

3.德圖340其他參數

4.德圖340計算原理

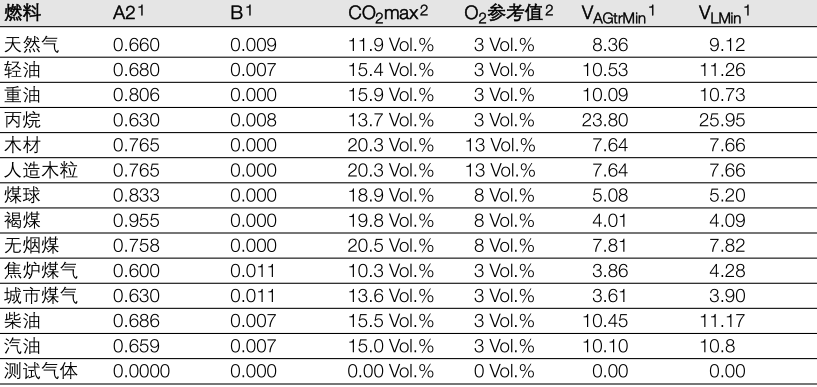

4.1燃料系數

燃料特性系數

工廠設定

4.2計算公式

二氧化碳：

C0_2max:燃料特性中CO₂*大值

O_2ref: O₂參考值

O₂:實測氧氣含量

煙氣損失：

FT:煙氣溫度

AT:環境溫度

A2/B:燃料特性系數

O_2ref : O₂參考值

O₂:實測氧含量

K_k:轉換冷凝熱量帶入計算公式(用于冷凝鍋爐系統)。

效率：

qA:計算煙氣損失

過?？諝庀禂?shù)：

V_AGtrMin:按化學計量燃燒產生的干煙氣體積

V_LMin:燃料按化學計量燃燒時所需-的空氣量

O_2ref: O₂參考值

O₂:實測氧含量

氮氧化物：

未安裝NO₂傳感器：

NO_x = NO + (NO_2Add.xNO)

裝有NO₂傳感器：

NO_x = NO + NO₂

NO:實測NO值

NO_2Add.: NO2計算系數

未稀釋CO：

uCO = CO x l

CO:實測CO值

λ:計算過?？諝庀禂?shù)

煙氣露點：

F_H20:煙氣中水蒸氣理論含量，以Vol.%為單位

P_Abs:*壓力，以mbar/hPa為單位

流速：

P_abs :*壓力

DP:差壓

FT:煙氣溫度

a:皮托管系數

流量：

V = v x a

v:流速

a:截面積

質量流量：

CO質量流量：MCO = CO[kg/h][ppm] x F_Gas x 1.25[kg/m3] x Z

NO_x質量流量：MNO_x = NO_x[kg/h][ppm] x F_Gas x 2.05[kg/m3] x Z

SO₂質量流量：MSO₂ = SO₂[kg/h][ppm] x F_Gas x 2.86[kg/m3] x Z

F_gas:燃料特性濕度

T:露點溫度

Z:計算式(如下所示)

計算式Z：

ppm與mg/m3轉換：

一氧化碳：

氮氧化合物：

二氧化硫：

O_2ref : O_2參考值

O₂ :實測含氧量

O_2Bez :燃料特性O(shè)₂參考量

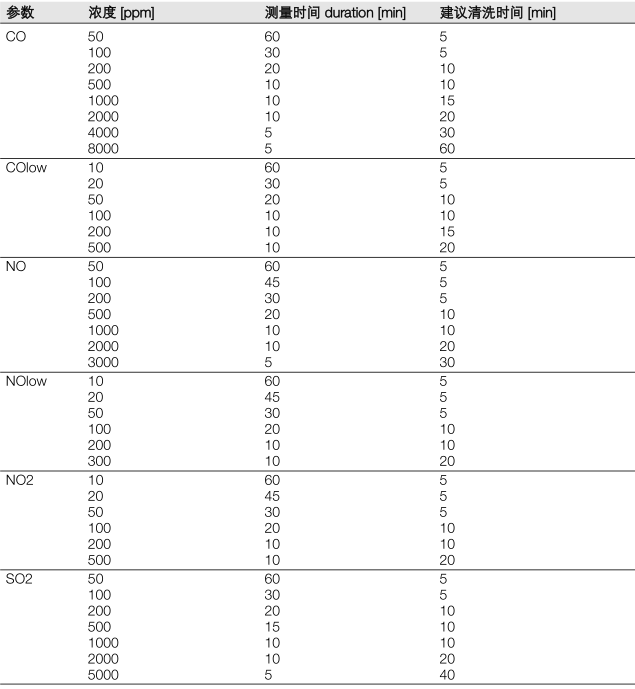

5.德圖340建議清洗時間

此表用于長時間連續測量以及煙氣濃度較高時。

傳感器清洗*佳方式是將探針置放于新鮮空氣中，開啟氣泵如同進行煙氣測量。
