1．rad7測氡儀外觀

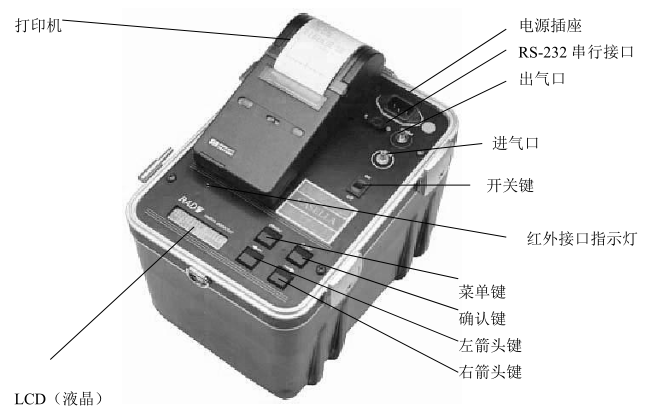

圖1 RAD7電子測氡儀

2．rad7測氡儀設置為期2天的測試

將RAD7主機電源線，干燥劑筒（兩端都有螺絲蓋的大管裝干燥劑），1個進氣口過濾、一根一端帶有套管而另一端帶有插頭的塑膠管和打印機，按圖圖2所示聯接。

圖2 連接圖

*次開啟電源時，按你所在地的時區對時鐘進行設置（見時鐘設置: 2.4.11）。打開RAD7的電源開關，按下[ENU]鍵，然后按2次[右]箭頭鍵。便可看到顯示屏上的Setup（設置）的字樣。按下[ENTER]鍵，然后按10次[右]鍵，便可看到Setup Clock（設置時鐘）的字樣了，按下[ENTER]鍵。用箭頭鍵來對小時、分鐘、秒、日、月、年調整，期間要按[ENTER]鍵對每次的調整進行確認。

1）把過濾器連接到塑膠管上（使之與末端的插頭連在一起）；

2）小心地從干燥筒上取下塑料蓋（測試完成后需重新封裝該單元）。將塑膠管末端的套管連接到氣體干燥筒的遠離螺絲蓋接頭處；

3）把過濾器連接到RAD7的進氣口處。此時儀器的氣體采樣系統已連接好了；

4）開啟電源；

5）分別按下[MENU]鍵和[ENTER]鍵，然后按四次[右]箭頭鍵，便可在液晶屏幕上看到Test Purge（氣路凈化）的字樣；

6）按下[ENTER]鍵，氣泵便應該啟動了；

7）設置打印機（裝入打印紙和電池-見HP打印機操作手冊）；

8）把打印機放置在RAD7面板的綠色區域中（見照片，第5頁）；

9）經過一段時間的氣路凈化（通常至少要5分鐘），按下[MENU]鍵，然后按2次[右]鍵，在屏幕上可看到Setup（設置）。

10）按2次[ENTER]鍵，重復按箭頭鍵直到屏幕上顯示: Protocol：2-Day，然后按下[ENTER]鍵。

11）看到Setup的顯示字樣后，按下[ENTER]鍵，然后按7次[右]鍵，屏幕上顯示Setup Format時，按下[ENTER]鍵后再使用箭頭鍵來選擇Format:Short，按下[ENTER]鍵；

12）關閉RAD7，打開打印機的電源開關，再開啟RAD7。打印機將打印如下樣式的信息：

DURRIDGE RAD7

Vers 2.5f 991128

Model 711

Serial 00512

Calib 21-May-99 17:30

Last used

FRI 21-May-99 17:30

Current settings

FRI 21-May-99 19:09

Protocol:2-Day

Cycle:01:00

Recycle:48

Mode:Auto

Thoron:Off

Pump:Auto

Tone:Geiger

Format:Short

Units:pCi/L

13)按下[MENU]，[ENTER]和[ ]鍵，在液晶屏幕上用戶應該看到顯示：Test Start （測試開始）

14)按下[ENTER]鍵，氣泵開始工作。在液晶顯示屏上用戶見看到如下信息：

0101    Live    Sniff

00:59:37        00001

用戶現在*可檢測用戶所在地點氡的濃度水平了。每個小時，打印機將打印出如下樣式的讀數信息：

0102 2.69±0.73 p Sniff

FRI 21-May-99 19:41

26.8℃RH:7% B:7.06V

0102中（01）為運行次數，（02）是周期數，2.69是所測得的氡濃度，0.73是統計的不確定度，p是所用的計量單位（單位為pCi/L），Sniff顯示的是在該讀數中只有Po-218的衰變被記錄下來（三個小時后，其模式自動轉換到Normal模式下）。所打印的第2行信息清晰地指明了日期和時間，而所打印的第3行則顯示在測試室中的溫度和濕度，以及內部電池的電壓。如果是Medium（中）和Long（長）的模式下則在每個周期中會打印更多的信息。

請注意如果打印機在只有電池供電的模式下運作時，那么在各打印段的間隙過程中它處于自動關機狀態需要外接電源來解決10分鐘不運作*自動關機的問題。

RAD7完成一次運行后，它會打印出整個運行期內的信息，包括：

日期和時間

機器序列號

測試后的平均值

各單獨讀數的柱形圖和

α能量的累積頻譜

在上述例子中，是從一間低氡氣的房間中所獲得的數據，其平均值是1.02pCi/L，或38Bq/m 3。

欲終止RAD7的測量，用戶可以直接關閉RAD7的電源，在上個完整周期中所收集到的數據，將自動保存在RAD7內存中，可以留作今后使用，打印或上載到PC機上。如果用戶還想把目前沒有完成的周期內的數據也保存下來，在關閉RAD7電源前，可使用Test Save（測試保存）這項功能。其記錄的數據將保存在內存中，在任何時候都可以進行打印，除了累積頻譜將在運行的*后階段進行打印，其他數據會丟失。

3．rad7測氡儀設置嗅吸測試

RAD7嗅吸測試可以使用戶對氡氣和釷氣進行快速、總量的檢測。該模式可以用來搜索氡氣入口，同時對釷氣和氡氣進行嗅吸時會有很多優點，其步驟描述如下：使用RAD7在“為期2天”的模式下的測試，為操作方便，使用一個小型的干燥管來代替實驗室用的干燥筒，RAD7的連接如圖圖2所示，而使用其自帶的電池進行工作。

1)把過濾器連接到管子上（使之與末端的插頭連在一起）；

2)小心地從氣體干燥筒上取下塑料蓋（以后用戶會用到它們來重新封裝該單元）。將管子末端的套管連接到氣體干燥筒的接頭處，使之遠離螺絲蓋；

3)把過濾器連接到RAD7的入氣口上。此時被設置好的儀器氣體采樣系統*可開始測試了；

4)接上RAD7并開啟；

5)按下[MENU]鍵和[ENTER]鍵，然后按四次[右]箭頭鍵。此時用戶便可在液晶屏幕上看到Test Purge（氣路凈化）的字樣；

6)按下[ENTER]鍵，氣泵便啟動了；

7)設置打印機（裝入打印紙和電池-見HP打印機操作手冊）。插入打印機適配器；

8)把打印機放置在表面面板的綠色區域中（見照片第5頁）；

9)經過一段時間的凈化（通常至少要5分鐘），按下[MENU]鍵，然后按2次[右]鍵，在屏幕上用戶便可看到Setup（設置）。

10)按2次[ENTER]鍵，然后重復按箭頭鍵直到用戶看到：屏幕上顯示: Protocol：2-Day，然后按下[ENTER]鍵。

11)看到Setup的顯示字樣后，按下[ENTER]鍵，然后按7次[ ]鍵，屏幕上顯示Setup Format時，按下[ENTER]鍵后再使用箭頭鍵來選擇Format：Short，再按下[ENTER]鍵；

12)關閉RAD7，打開打印機的電源開關，現在開啟RAD7。打印機將打印出如下樣式的信息：

DURRIDGE RAD7

Vers 2.5f 991128

Model 711

Serial 00512

Calib 21-May-01 17:30

Last used

FRI 23-May-01 19:09

Current settings

FRI 25-May-01 19:09

Protocol: Thoron

Cycle: 00:05

Recycle: 00

Mode: Sniff

Thoron: On

Pump:Auto

Tone: Geiger

Format: Short

Units:pCi/L

13)按下[MENU]，[ENTER]和[右]鍵，在液晶屏幕上用戶應該看到顯示：Test Start（測試開始）

14)按下[ENTER]鍵，氣泵將自動開始運作。在液晶顯示屏上用戶將看到如下信息：

0201    Live   Sniff

00:04:37       00001

用戶現在*開始對釷氣和氡氣進行嗅吸測試了。每過5分鐘，打印機將打印出如下樣式的讀數信息：

0203 2.69 ±2.83 p Sniff

1.68 ±2.15 p Thoron

FRI 21-MAY-99 19:41

26.8℃RH:7% B:7.06V

0203中（02）為運行次數，（03）是周期數，2.69是所測得的氡濃度，2.83是統計的不確定度，p為計量單位（單位為pCi/L），Sniff顯示的是在該讀數中只有Po-218的衰變被記錄下來。所打印的第2行是所測得的釷氣的濃度和不確定度，所打印的第3行則顯示當前的日期和時間，而所打印的第4行則顯示了在測試室中的溫度和濕度，以及電池電壓。如果是Medium（中）和Long（長）的模式下則在每個周期中會打印更多的信息。

注意Po-218有3分鐘的半衰期，若儀器被移到一個新的地點時，則需要大約15分鐘的時間來和新的氡濃度保持平衡，因此除非經過第3個5分鐘的周期，其讀數將不會顯示一個新濃度。不過，對于釷氣的子體，Po-216具有很短時間的半衰期（150毫秒），因此RAD7對釷氣的反映將幾乎是即時性的。而對于釷氣，*次的5分鐘周期將和其余周期中一樣。

釷氣只能在比較靠近氡氣的進入地點處被發現，同時，伴有很快的響應時間，使釷氣嗅吸成為對氡氣進入地點很好的追蹤方式。

需要在任何時候終止測量，用戶只要關閉RAD7的電源開關，在完成的周期中所收集到的數據將會存儲在RAD7的內存記憶中，可以用于今后的讀數顯示、打印和上載到PC機上。
