產品簡介
Ariadna CI在電氣裝置維護工作中，為滿足安全需求，準確識別斷電電纜非常重要。
Ariadna CI錯誤的切斷電纜后，會導致以下后果：1.觸電危險 ；2.供電中斷

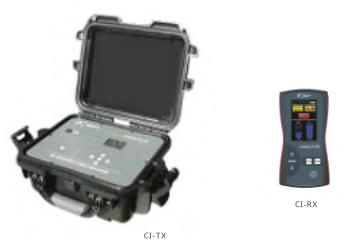

ARIADNA CI 是一款操作簡單的電纜識別儀。 能夠幫助用戶在各種環境（多導體、 電纜溝、 檢修井、 控制面板、 架空 / 埋地電纜）中，識別斷電、帶電中低壓電力電纜。
主要特點
識別: 帶電中壓電纜
帶電低壓電纜
斷電中、低壓電纜
施加信號方法：直連法
夾鉗感應法（可選）
應用：單相電纜 (帶屏蔽層或不帶屏蔽層)
三相，或三相+中性導體
探測幅值和極性
*大電纜長度 > 10km (直連法)
發射機 (CI-TX)中含可充電電池
發射功率在等級2到4時，發射機可持續工作24h以上
帶電中壓電纜識別
在中-低壓變壓器的低壓側連接負載，從供電網中消耗能量。由此測量變壓器中壓側產生的電流。
CI-TX作為信號發射器，從供電網中消耗能量，產生特定電流脈沖信號。CI-RX作為接收機，探測該電流信號。
帶電低壓電纜識別
與中壓電纜識別方法類似，儀器能夠識別低壓帶電電纜。CI-TX發射機連接到待測低壓電纜的終端。開始測量后，儀器從電網中消耗能量，脈沖電流由注入點流經變壓器低壓側。 CI-RX能夠識別低壓電纜路徑。
CI-RX可以適用于任何人可以到達的低壓環境。

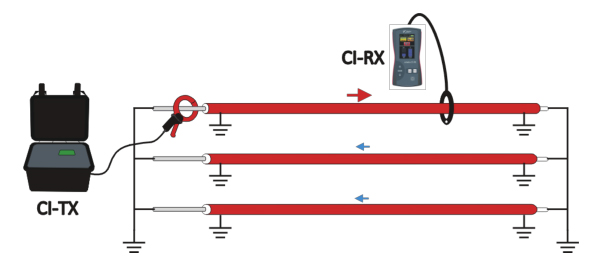

斷電中低壓電纜識別
通過注入極化頻率信號，并識別該信號，能夠主動地識別斷電電纜。不像帶電電纜的識別，測試所需能量直接由電網中產生；斷電電纜測試所需的能量是由CI-TX的可充電鋰電池提供的。
有兩種方式將信號注入到電纜中：直接連接，或使用感應式夾鉗。
通過測量信號的幅值及極性，識別電纜。
技術參數
| CI-TX | CI-RX | ||
| 尺寸 | 315x255x150mm | 大小 | 120x220x65mm |
| 重量 | 3kg | 重量 | 0.75kg |
| 防護等級 | IP65 | 防護等級 | IP54 |
| 顯示 | 黑白160x1008.4V | 顯示 | 多彩TFT240x400 |
| 可充電電池 | 6.6AhLi-ion | 電池 | 4x1.5VAA |
| 電池充電器輸入 | 100-240VAC50/60Hz | 操作溫度 | -10oCto55oC |
| 電池充電器輸出 | 12VDC2A | ||
| 車載電源 | 是 | ||
| 操作溫度 | -10oC to 55oC | ||
| 主連接線上的保險絲 | 6.3x32mm10A500V50KAtypeF | ||
| 帶電電纜 | |||
| 信號類型 | 電流脈沖 | 信號分析(TX) | 幅值和極性 |
| 注入信號幅度 | 160/80A峰值 | 主動電流測量 | 50/60HzRMS |
| *大電網電壓 | 440Vac | *大網絡電流(50/60Hz) | 1800ARMS(Rog) |
| 操作時間 | >24h | *大電纜長度 | >10km |
| 斷電電纜 | |||
| 信號類型 | 電流頻率 | 信號分析(TX) | amplitudeandpolarity |
| 主動信號頻率 | 10W | *大電纜長度 | >20km |
| 操作時長(等級2) | >24h | *大回路阻抗 | 1000Ω |
Ariadna CI探測中低壓電纜（帶電或斷電），符合以下安全標準：
-電磁兼容: EN 61000-6-3, EN 61000-6-2.
-電磁安全: EN 61010-1 CAT IV 300V.
-防護等級: Class II.
