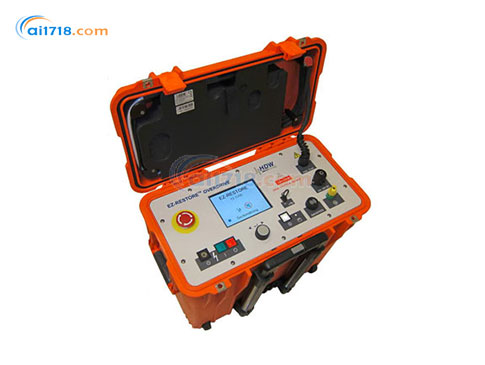

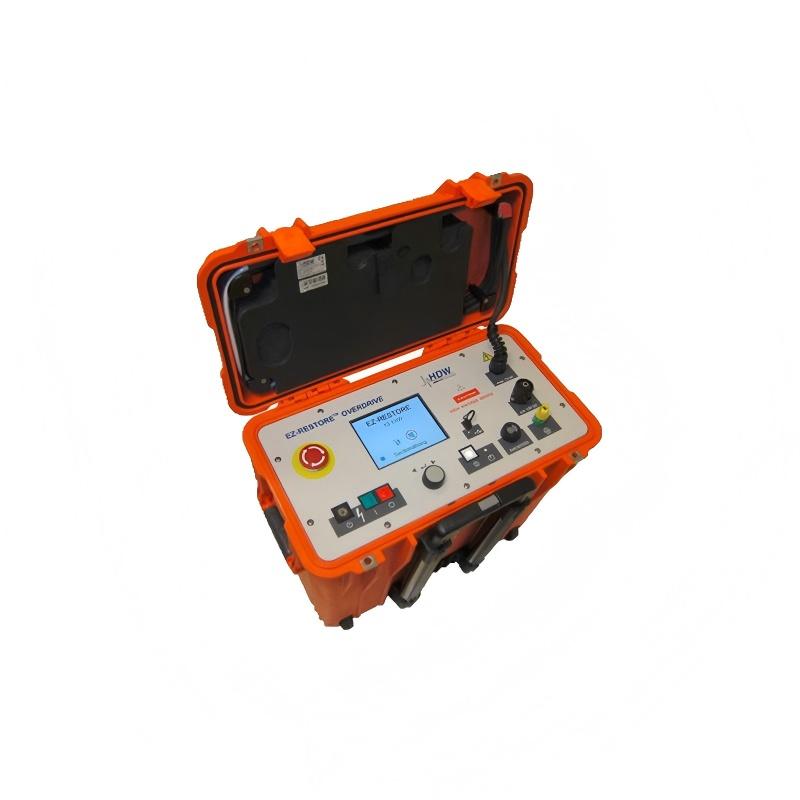

EZ-Restore Overdrive電纜故障定位儀

美國MEGGER EZ-Restore Overdrive電纜故障定位儀由愛儀器儀表網代理，本產品在12kV下輸出為1100焦耳。12kV直流電輸出表示裝置的擊穿電壓是可選?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

EZ-Restore Overdrive電纜故障定位儀簡介：

EZ-Restore OVERDRIVE 是一款輕便型單人操作工具，可節省地下電纜（URD）回路故障檢測 / 分段的時間。該設備基于 ARM® 技術，無需通過隔離電纜段（將電纜段懸空或拔出卡口式熔斷器）或使用故障指示器，*能在兩臺單相星形（Y）接地配電變壓器之間定位故障電纜段。實踐證明，與其他分段方法相比，ARM® 方法平均可節省 45 分鐘的供電恢復時間。
當目標是減少停電時間（即降低系統平均停電持續時間指數 SAIDI）時，EZ-OVERDRIVE 已成為*工具。
EZ-OVERDRIVE 是市場上*具備反向供電（BACKFEED）*報功能的設備，可規避家用備用發電機安裝不當帶來的潛在安全風險。
由于重量輕、體積小、耐用性強且支持電池 / 交流電源供電，EZ-OVERDRIVE 可長期放置在 “應急搶修車” 上，確保值班故障檢修人員能隨時使用，無需等待。
該設備的圖形用戶界面通常無需用戶進行任何調整，僅通過一個旋轉控制旋鈕即可操作。
EZ-OVERDRIVE 系列具備以下功能：
反向供電*報功能
12 千伏輸出時可達 1100 焦耳能量
可選配 12 千伏直流耐壓測試（Hipot）功能（用于故障驗證）
自動電纜端識別與定位，包括判斷 “開路” 或 “短路” 狀態
自動變壓器識別與定位
自動故障識別與定位
自動識別故障電纜段
帶電追蹤功能，可通過拔出電纜肘型接頭驗證故障段
USB 接口，用于數據 / 程序的上傳與下載

EZ-Restore Overdrive電纜故障定位儀應用場景
EZ-Restore OVERDRIVE 是專為快速定位單相星形接地變壓器地下電纜回路中故障電纜段而設計的工具。這種電路設計在北美各地的住宅區中極為常見。
與其他常用的故障定位方法相比，EZ-OVERDRIVE 結合了時域反射儀（TDR）和 ARM® 技術的優勢，定位故障電纜段時無需進行以下操作：
在變壓器之間反復移動以測試隔離的電纜段
前往每臺變壓器并拔出卡口式熔斷器（會移除接地點）
前往每臺變壓器并檢查故障指示器
使用熔斷器閉合電路并檢查故障指示器
EZ-OVERDRIVE 采用獲得專利的分段技術（美國專利號：US 6,683,459 B2），其優勢在于：只需將設備連接到故障（半）回路的常開（NO）點，設備*能分析整個電路，直至 riser pole（豎桿）上的開路熔斷器，即可定位故障電纜段。整個過程無需打開任何變壓器，也無需拔出任何熔斷器。
除節省時間外，實踐證明，與 “閉合電路”（見上文第 4 點）的方法相比，該方法不會對故障電路造成進一步損壞。
當故障電纜段被定位后，在進行任何切換操作和閉合回路中的常開點以恢復供電前，通常會采用以下兩種方法之一來驗證 / 確認已定位的故障段：
先拔出故障點后方的*個肘型接頭，再拔出故障點前方的肘型接頭。此操作會在（帶電）時域反射儀（TDR）屏幕上產生兩個 “開路” 信號，兩個信號之間即為故障點，從而確認已定位的電纜段存在故障。
將 EZ-OVERDRIVE 移至故障段一側的變壓器處并拔出肘型接頭，再拔出故障段另一側變壓器處的肘型接頭，即可隔離已定位的故障段。為確認故障，可將 EZ-OVERDRIVE 連接到隔離后的故障段，并切換至耐壓測試（Hipot）模式（可選功能）。設備會將電壓提升至*高 12 千伏，但由于電纜段存在故障，電纜通常會在 3 至 8 千伏之間擊穿，由此可確認已定位的電纜段存在故障。

EZ-Restore Overdrive電纜故障定位儀產品特性
EZ-OVERDRIVE 故障檢測工具具備以下特性：
市場上*輕、體積*小的設備
*配備反向供電*報功能的設備
自動分段流程
支持電池 / 交流電源 / 外部直流電源供電
堅固耐用的帶輪派力肯（Pelicase）防護箱
*配備安全接地聯鎖裝置的設備
12 千伏電壓下輸出 1100 焦耳能量
可選配 0-12 千伏耐壓測試功能
USB 數據接口
5.7 英寸高亮度薄膜晶體管（TFT）液晶顯示屏
*符合 IEC/EN 61010 標準的設備
戶外使用防護等級：開蓋狀態 IP53

EZ-Restore訂購信息

產品項	產品型號	產品項	產品型號
EZ-Restore OVERDRIVE 12 千伏，V2 版本，12 英尺線長，帶反向供電*報	EZR12-V2-B	可選配件	-
EZ-Restore OVERDRIVE 12 千伏，V2 版本，12 英尺線長，帶反向供電*報及耐壓測試功能	EZR12-V2-BH	帶 14 毫米母頭 MC 的 25 千伏肘型接頭適配器	865000100100000
標配配件	-	帶 14 毫米母頭 MC 的配件	865000200100000
120 伏交流電源線	1005-290	35 千伏肘型接頭適配器（帶 14 毫米母頭 MC）	865000300100000
說明書	AVTMEZR	DigiphonePlus 故障定位儀	871500500100000
-	-	直流電源點煙器線纜	1005-289

EZ-Restore Overdrive電纜故障定位儀規格

高壓發生器

耐壓測試輸出電壓	0-12 千伏直流（DC）
耐壓測試輸出恒定電流	5 毫安（mA）
分段模式下的能量	12 千伏時 1100 焦耳（J）

接口

USB 接口（用于數據上傳與下載）

防護等級

開蓋狀態：IP53；關蓋狀態：IP54

時域反射儀（TDR）

時域反射儀量程	25,000 英尺（8 千米）
時域反射儀采樣率	100 兆赫茲（MHz）
時域反射儀分辨率	250 英尺 / 微秒（μsec）時為 2.5 英尺；80 米 / 微秒（μsec）時為 0.8 米
時域反射儀顯示屏	5.7 英寸（14.48 厘米）高亮度彩色薄膜晶體管（TFT）屏
時域反射儀內存	可自動保存 1000 條追蹤記錄

安全特性

緊急停止（OFF）蘑菇頭按鈕
鑰匙開關
高壓（HV）聯鎖裝置（可選）
反向供電*報功能
安全接地聯鎖裝置（F-OHM）
自動超時功能

測試導線 / 終端

12 英尺（3.5 米）高壓電纜，帶 14 毫米公頭 MC / 帶電線路夾具
12 英尺（3.5 米）安全接地電纜，帶帶電線路夾具
6 英尺（1.8 米）交流電源線

電源供應

內置電池：12 伏（V）/7.2 安時（AH）
外部電源：120 伏交流（AC）、12 伏直流（DC）

環境適應性

工作溫度：-40 華氏度（°F）至 122 華氏度（°F）（即 - 40 攝氏度（℃）至 50 攝氏度（℃））

重量

48.5 磅（22 千克）

尺寸

500 毫米 ×300 毫米 ×450 毫米（即 19.7 英寸 ×12 英寸 ×18 英寸）
965 毫米（高）×536 毫米（寬）×503 毫米（深）（即 38 英寸 ×21 英寸 ×20 英寸）
